Электрооборудование(реле и гидромотор)(2101-) — HITACHI LX110-7

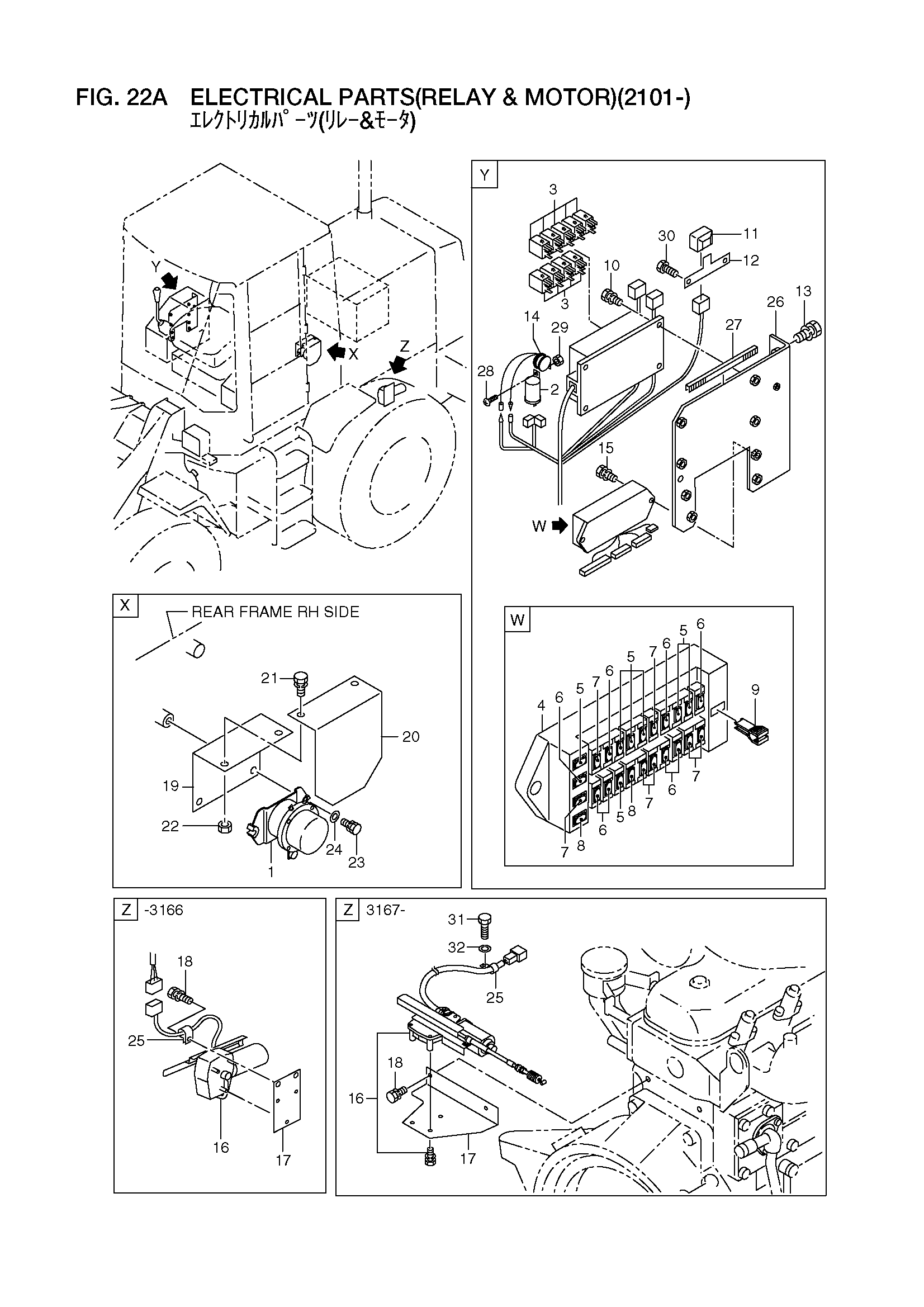

Заводская схема «Электрооборудование(реле и гидромотор)(2101-)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26401-07031 | Реле, аккумулятор | 1 |
| 2 | 26602-40261 | Фласхер блок | 1 |
| 3 | 26192-42031 | Реле | 9 |
| 4 | 26192-42622 | Короб, предохранитель | 1 |
| 5 | 26192-42411 | Предохранитель | 7 |
| 6 | 26192-42421 | Предохранитель | 8 |
| 7 | 26192-42431 | Предохранитель | 7 |
| 8 | 26192-42441 | Предохранитель | 2 |
| 9 | 26192-42451 | Пуллер | 1 |
| 10 | 01185-06025 | Болт с шайбой | 4 |
| 11 | 26812-42281 | Диод | 1 |
| 12 | 26482-42281 | Пластина | 1 |
| 13 | 01183-08020 | Болт с шайбой | 2 |
| 14 | 26312-42261 | Зуммер | 1 |
| 15 | 01032-06020 | Винт и шайба | 2 |
| 16 | 26481-07001 | Гидромотор, ограничитель | 1 |
| - | 26552-42121 | Гидромотор, ограничитель | 1 |
| 17 | 26402-42421 | Кронштейн | 1 |
| - | 26482-42342 | Кронштейн | 1 |
| 18 | 01183-10016 | Болт с шайбой | 2 |
| - | 01184-10016 | Болт с шайбой | 2 |
| 19 | 26552-42231 | Пластина | 1 |
| 20 | 26552-42281 | Пластина | 1 |
| 21 | 01183-10020 | Болт с шайбой | 2 |
| 22 | 01401-00010 | Гайка | 2 |
| 23 | 01183-08030 | Болт с шайбой | 2 |
| 24 | 02000-00008 | Шайба | 2 |
| 25 | 26602-42071 | Зажим | 1 |
| 26 | 26192-42701 | Кронштейн | 1 |
| 27 | 54067-22091 | Уплотнительная втулка | 1 |
| 28 | 01033-05016 | Винт | 1 |
| 29 | 01400-00005 | Гайка | 1 |
| 30 | 01185-08012 | Болт | 2 |
| 31 | 01110-10020 | Болт | 1 |
| 32 | 02010-00010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
