Привод блок крепление — HITACHI LX110-7

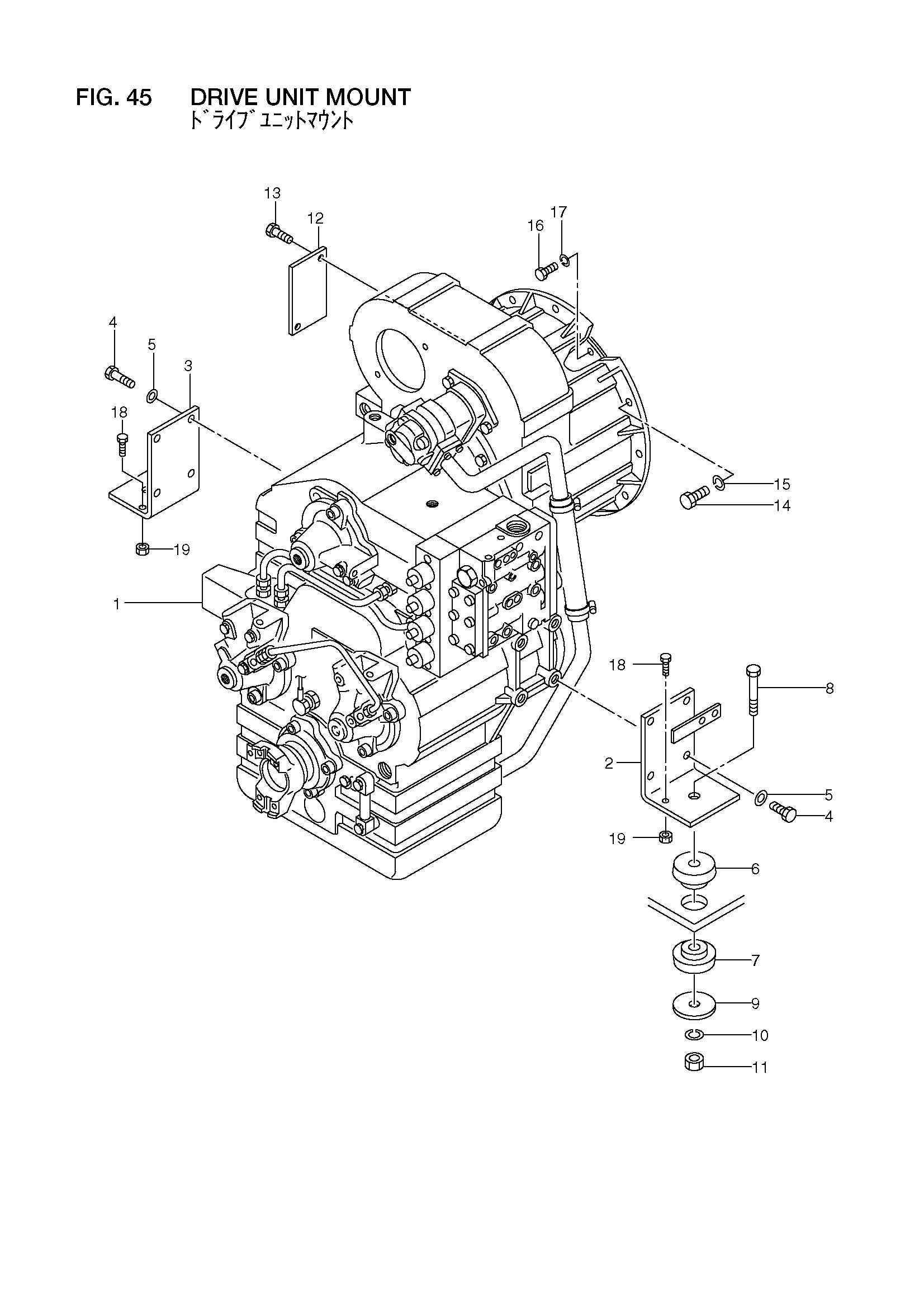

Заводская схема «Привод блок крепление» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 16422-50006 | Привод блок | 1 |
| - | 16492-50001 | Привод блок | 1 |
| - | 16492-50002 | Привод блок | 1 |
| 2 | 26413-42011 | Кронштейн | 1 |
| 3 | 26413-42001 | Кронштейн | 1 |
| 4 | 01110-16040 | Болт | 8 |
| 5 | 02010-00016 | Шайба | 8 |
| 6 | 26611-02101 | Крепление, резиновый | 2 |
| 7 | 26611-02111 | Крепление, резиновый | 2 |
| 8 | 01116-16100 | Болт | 2 |
| 9 | 26261-02021 | Шайба | 2 |
| 10 | 02011-00016 | Шайба | 2 |
| 11 | 01401-10016 | Гайка | 2 |
| 12 | 26413-42021 | Пластина | 1 |
| 13 | 01183-10020 | Болт с шайбой | 2 |
| 14 | 01116-10035 | Болт | 11 |
| 15 | 02011-00010 | Шайба | 11 |
| 16 | 01116-10025 | Болт | 12 |
| 17 | 02011-00010 | Шайба | 12 |
| 18 | 01116-12035 | Болт | 2 |
| 19 | 01401-10012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
