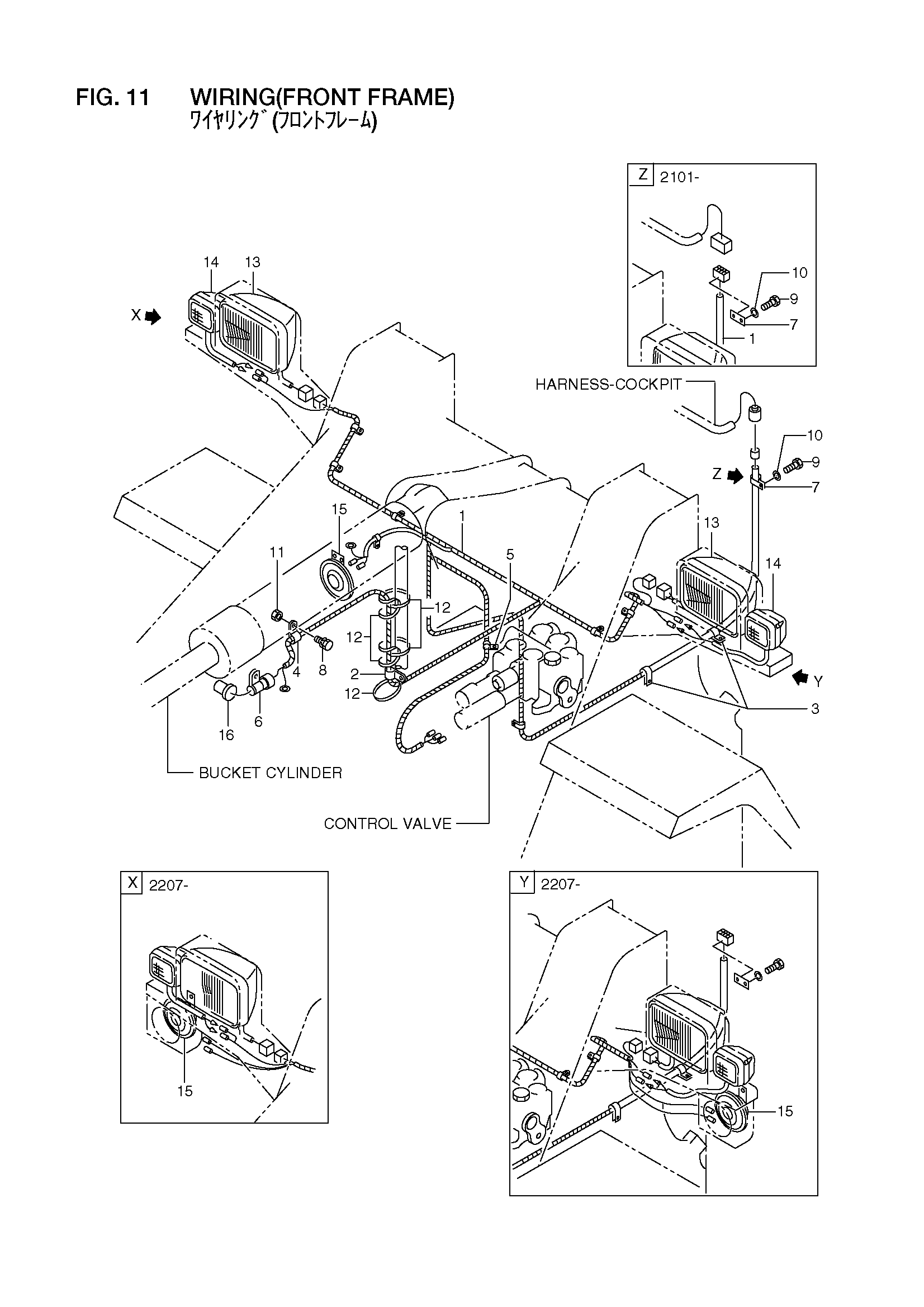

Проводка(передний рама) — HITACHI LX110-7
Заводская схема «Проводка(передний рама)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26482-42061 | Провод жгут проводов, передний | 1 |
| - | 26482-42221 | Провод жгут проводов, передний | 1 |
| - | 26482-42222 | Провод жгут проводов, передний | 1 |
| - | 26482-42223 | Провод жгут проводов, передний | 1 |
| - | 26482-42224 | Провод жгут проводов, передний | 1 |
| 2 | 26602-42031 | Зажим | 1 |
| 3 | 26602-42071 | Зажим | 2 |
| 4 | 26602-42081 | Зажим | 1 |
| 5 | 26112-42581 | Зажим | 1 |
| 6 | 26602-42951 | Зажим | 1 |
| 7 | 26602-42961 | Зажим | 1 |
| - | 26192-42741 | Кронштейн | 1 |
| 8 | 01183-10020 | Болт с шайбой | 1 |
| 9 | 01110-10016 | Болт | 1 |
| 10 | 02010-00010 | Шайба | 1 |
| 11 | 01401-00010 | Гайка | 1 |
| 12 | 04913-11200 | Лента | 5 |
| 13 | 26482-42051 | Головка фонарь | 2 |
| 14 | 26402-42431 | Передний комбинированный фонарь | 2 |
| - | 26402-42432 | Передний комбинированный фонарь | 2 |
| 15 | 26322-42201 | Звуковой сигнал | 1 |
| - | 28542-42801 | Звуковой сигнал | 1 |
| - | 28542-42811 | Звуковой сигнал | 1 |
| 16 | 26062-42711 | Проксимитй выключатель | 1 |
| - | 26192-42511 | Проксимитй выключатель | 1 |
| - | 26552-42571 | Проксимитй выключатель | 1 |
| 17 | 01033-06012 | Винт и шайба | 2 |
| 18 | 01400-00008 | Гайка | 2 |
| 19 | 26602-42971 | Зажим | 1 |
| 20 | 26481-07011 | Реле | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
