Коккпит — HITACHI LX110-7

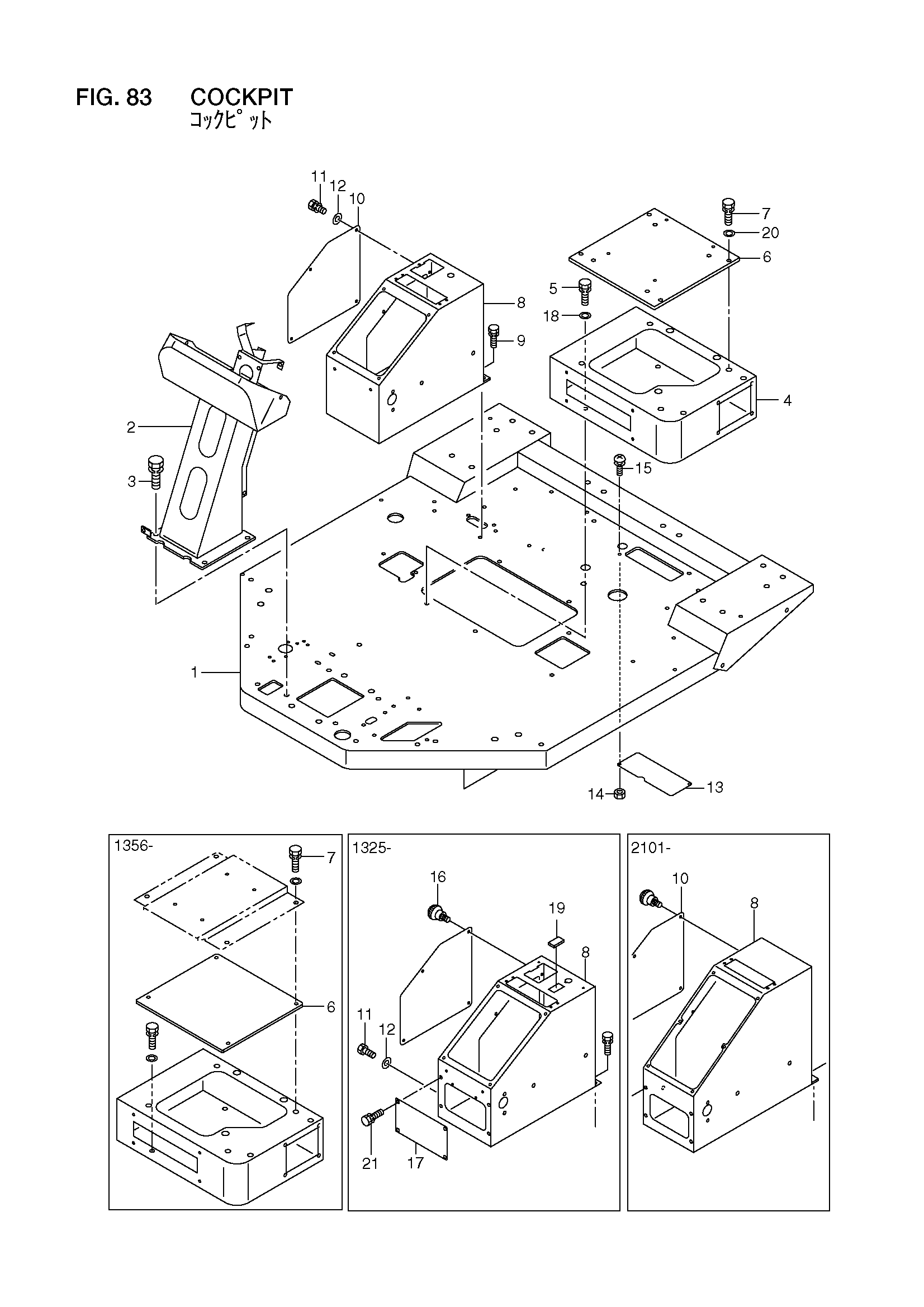

Заводская схема «Коккпит» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26486-50201 | Коккпит | 1 |
| - | 26486-50202 | Коккпит | 1 |
| - | 26486-50251 | Коккпит | 1 |
| 2 | 26406-52002 | Опора, рукоятка | 1 |
| 3 | 01183-12030 | Болт с шайбой | 4 |
| 4 | 56400-53002 | Опора, сиденье | 1 |
| 5 | 01183-10020 | Болт с шайбой | 4 |
| 6 | 26416-52042 | Пластина, сиденье | 1 |
| - | 26196-73161 | Пластина, сиденье | 1 |
| 7 | 01183-10020 | Болт с шайбой | 4 |
| - | 01183-10025 | Болт с шайбой | 4 |
| 8 | 26486-52121 | Короб, управление | 1 |
| - | 26196-52083 | Короб, управление | 1 |
| - | 26196-52651 | Короб, управление | 1 |
| 9 | 01183-10020 | Болт | 5 |
| 10 | 26406-52122 | Крышка | 1 |
| - | 26196-52741 | Крышка | 1 |
| 11 | 01183-06016 | Болт с шайбой | 4 |
| - | 01100-08016 | Болт | 1 |
| 12 | 02000-00006 | Шайба | 4 |
| - | 02000-00008 | Шайба | 1 |
| 13 | 26196-73151 | Крышка | 1 |
| 14 | 01400-00006 | Гайка | 2 |
| 15 | 01033-06016 | Винт и шайба | 2 |
| 16 | 26196-52481 | Фастенер, кноб | 4 |
| 17 | 56401-65031 | Пластина | 1 |
| 18 | 26606-52721 | Шайба | 4 |
| 19 | 26812-42641 | Колпачок | 1 |
| 20 | 02000-00010 | Шайба | 4 |
| 21 | 01183-10020 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
