Клустер измеритель(ATM)(OP) — HITACHI LX110-7

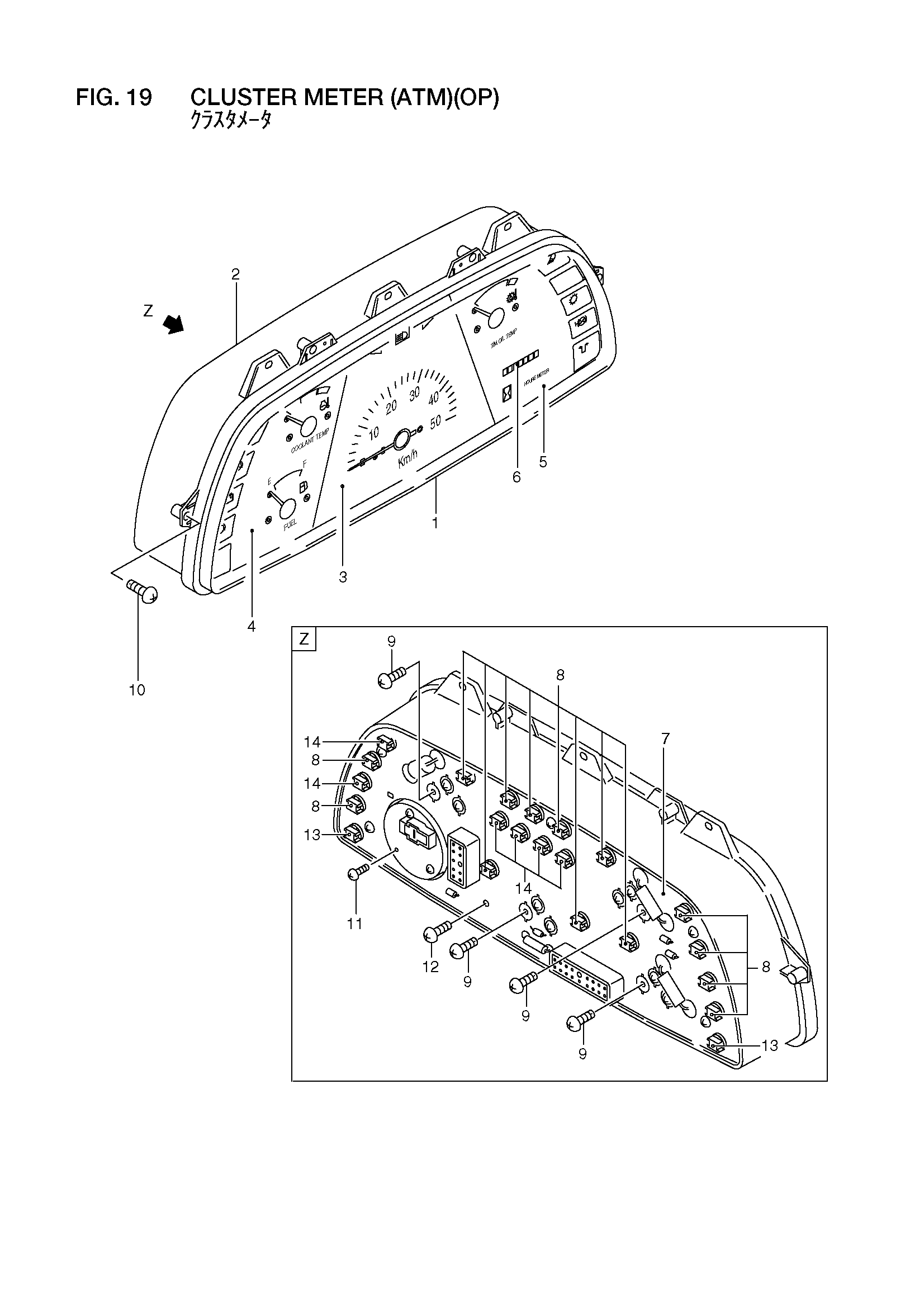

Заводская схема «Клустер измеритель(ATM)(OP)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26752-42312 | Клустер измеритель в сборе | 1 |
| 1 | 26402-47121 | Крышка | 1 |
| 2 | 26402-47131 | Корпус | 1 |
| 3 | 26752-47001 | Индикатор, скорость | 1 |
| 4 | 26402-47151 | Указатель | 1 |
| 5 | 26402-47161 | Указатель | 1 |
| 6 | 26402-47171 | Измеритель, хоур | 1 |
| - | 26552-47031 | Измеритель, хоур | 1 |
| 7 | 26752-47021 | Киркуит | 1 |
| 8 | 26402-47191 | Разъём и лампа | 14 |
| 9 | 26402-47201 | Винт | 12 |
| 10 | 26402-47211 | Винт | 6 |
| 11 | 26402-47221 | Винт | 3 |
| 12 | 26402-47231 | Винт | 6 |
| 13 | 26552-47021 | Разъём и лампа | 2 |
| 14 | 26552-47001 | Разъём и лампа | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
