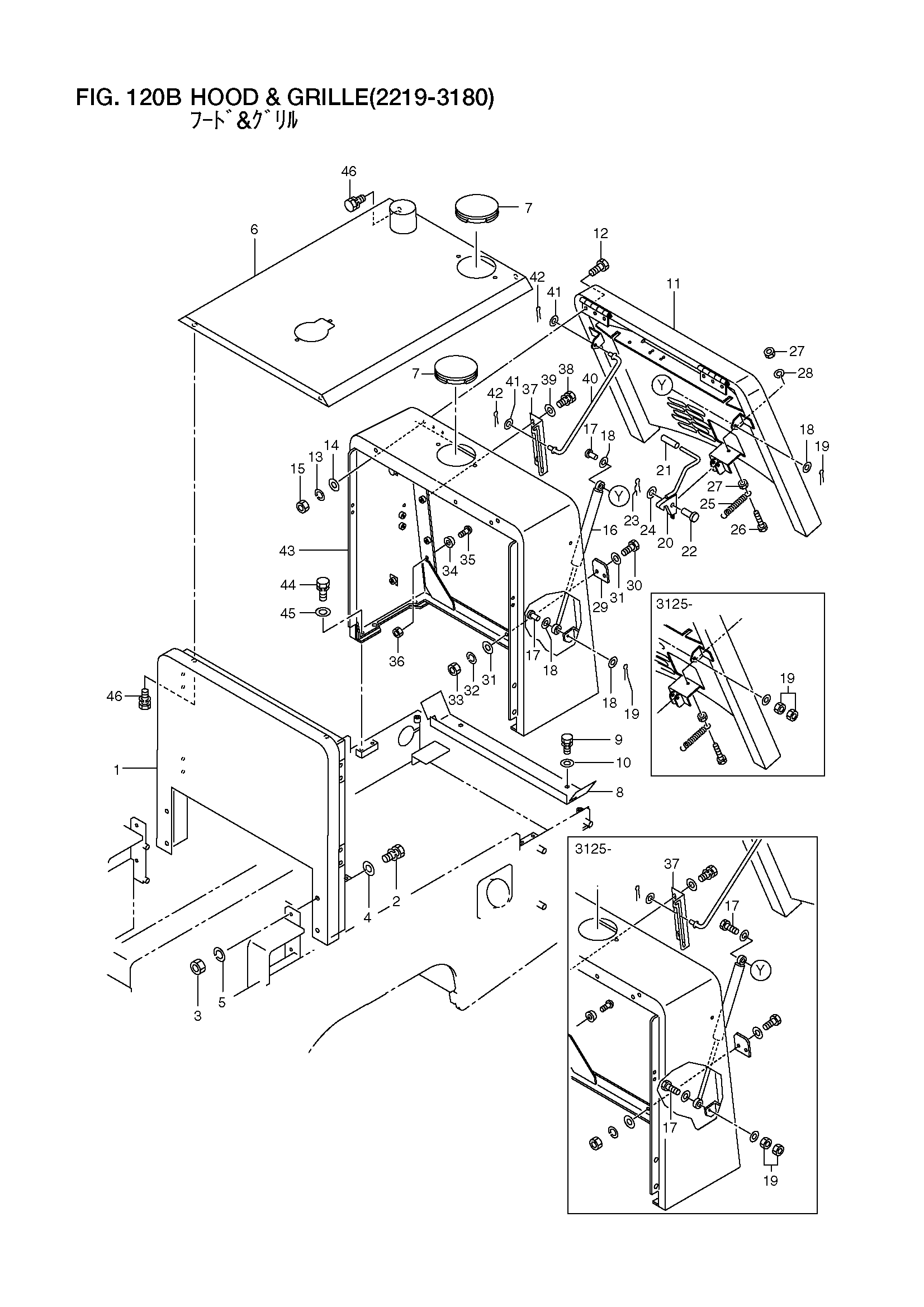

Капот и решётка(2219-3180) — HITACHI LX110-7

Заводская схема «Капот и решётка(2219-3180)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	26486-42241	Опора, капот	1
2	01116-12045	Болт	4
3	01401-10012	Гайка	4
4	26063-02111	Шайба	4
5	02011-00012	Шайба	4
6	26486-42211	Капот	1
7	26196-42271	Колпачок, резиновый	2
8	26416-42231	Пластина	1
9	01183-10020	Болт с шайбой	4
10	02000-00010	Шайба	4
11	26486-42341	Решётка	1
12	01110-10030	Болт	6
13	02010-00010	Шайба	6
14	02000-00010	Шайба	6
15	01401-00010	Гайка	6
16	216G6-43501	Пружина, GAS	1
17	02262-08020	Палец	2
-	01106-08030	Болт	2
18	02000-00008	Шайба	4
19	02200-02016	Палец, коттер	2
-	01400-10008	Гайка	4
20	26796-43171	Ограничитель	1
21	26387-42231	Рукоятка	1
22	02262-10035	Палец, клевис	1
23	26067-42091	Палец, стопорный	1
24	02000-00010	Шайба	1
25	26604-13251	Пружина	1
26	01120-06060	Болт	1
27	01400-00006	Гайка	2
28	02010-00006	Шайба	1
29	26756-42381	Ограничитель	1
-	26806-42561	Ограничитель	1
30	01110-10030	Болт с шайбой	2
31	02000-00010	Шайба	4
32	02010-00010	Шайба	2
33	01401-00010	Гайка	2
34	26096-42411	Резиновый, амортизатор	2
-	26506-52111	Резиновый, амортизатор	2
35	01030-05020	Винт	2
36	01400-00005	Гайка	2
37	26486-42401	Кронштейн	1
-	26796-43312	Кронштейн	1
38	01183-10030	Болт с шайбой	2
39	26606-52721	Шайба	2
40	26796-43301	Шток	1
41	02000-00008	Шайба	2
42	02200-02016	Палец, коттер	2
43	26486-42351	Опора, решётка	1
44	01183-12030	Болт с шайбой	6
45	26096-42351	Шайба	6
46	01220-12025	Болт с шайбой	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
