Револвинг фонарь(RLY002)(OP) — HITACHI LX110-7

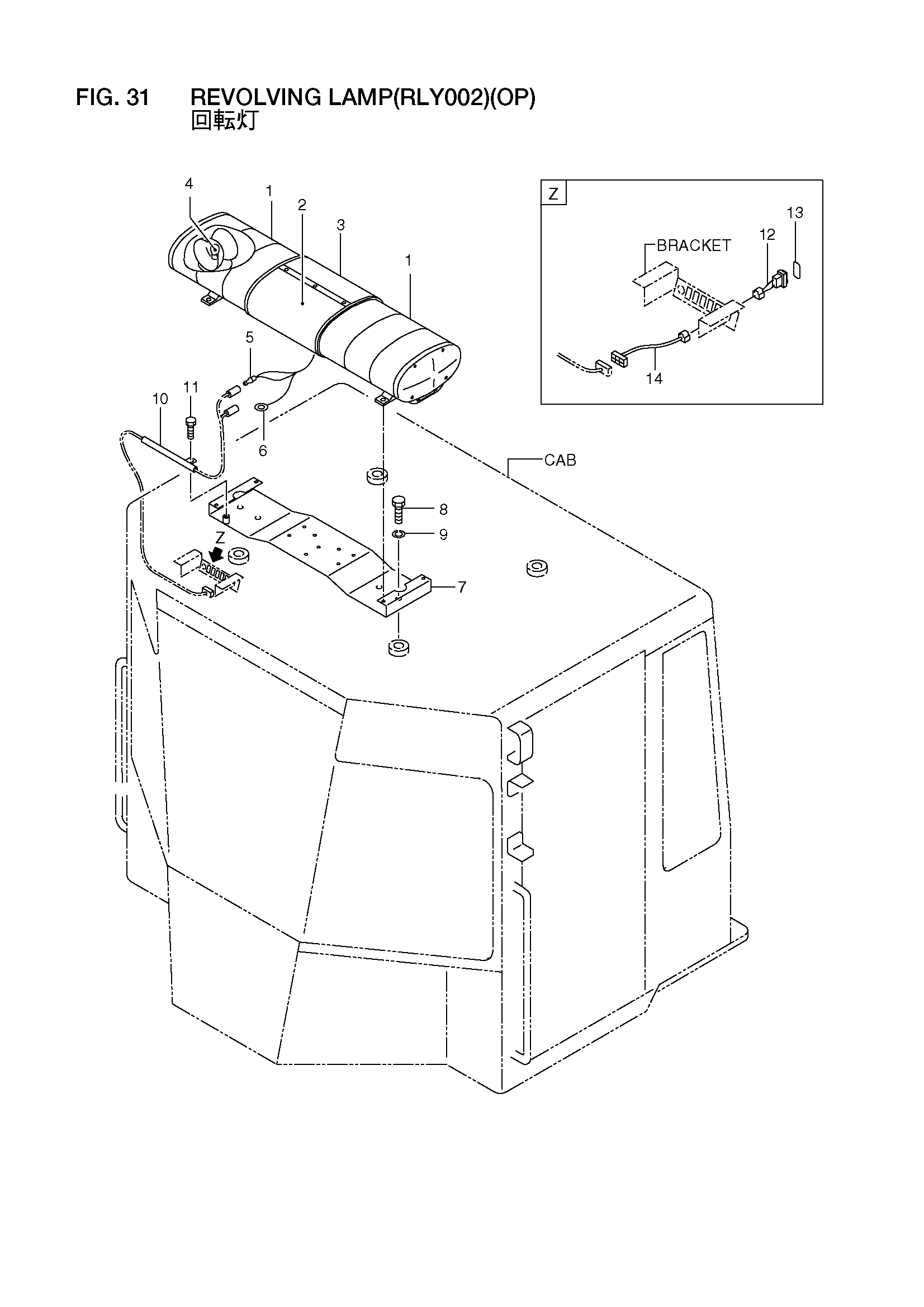

Заводская схема «Револвинг фонарь(RLY002)(OP)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 56514-10111 | Револвинг фонарь в сборе | 1 |
| 1 | 56511-67101 | Глове | 2 |
| 2 | 56511-67111 | Крышка | 1 |
| 3 | 56511-67121 | Крышка | 1 |
| 4 | 56511-71311 | Лампа | 4 |
| 5 | 22622-42661 | Клемма | 1 |
| 6 | 28499-07221 | Клемма | 1 |
| 7 | 56401-64423 | Кронштейн | 1 |
| 8 | 01110-16025 | Болт | 2 |
| 9 | 02010-00016 | Шайба | 2 |
| 10 | 56401-62291 | Трубка | 1 |
| 11 | 01183-10020 | Болт с шайбой | 1 |
| 12 | 26402-42491 | Выключатель, воркинг фонарь | 1 |
| 13 | 56401-64441 | Наклейка | 1 |
| 14 | 56401-65232 | Провод жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
