Передний рама — HITACHI LX110-7

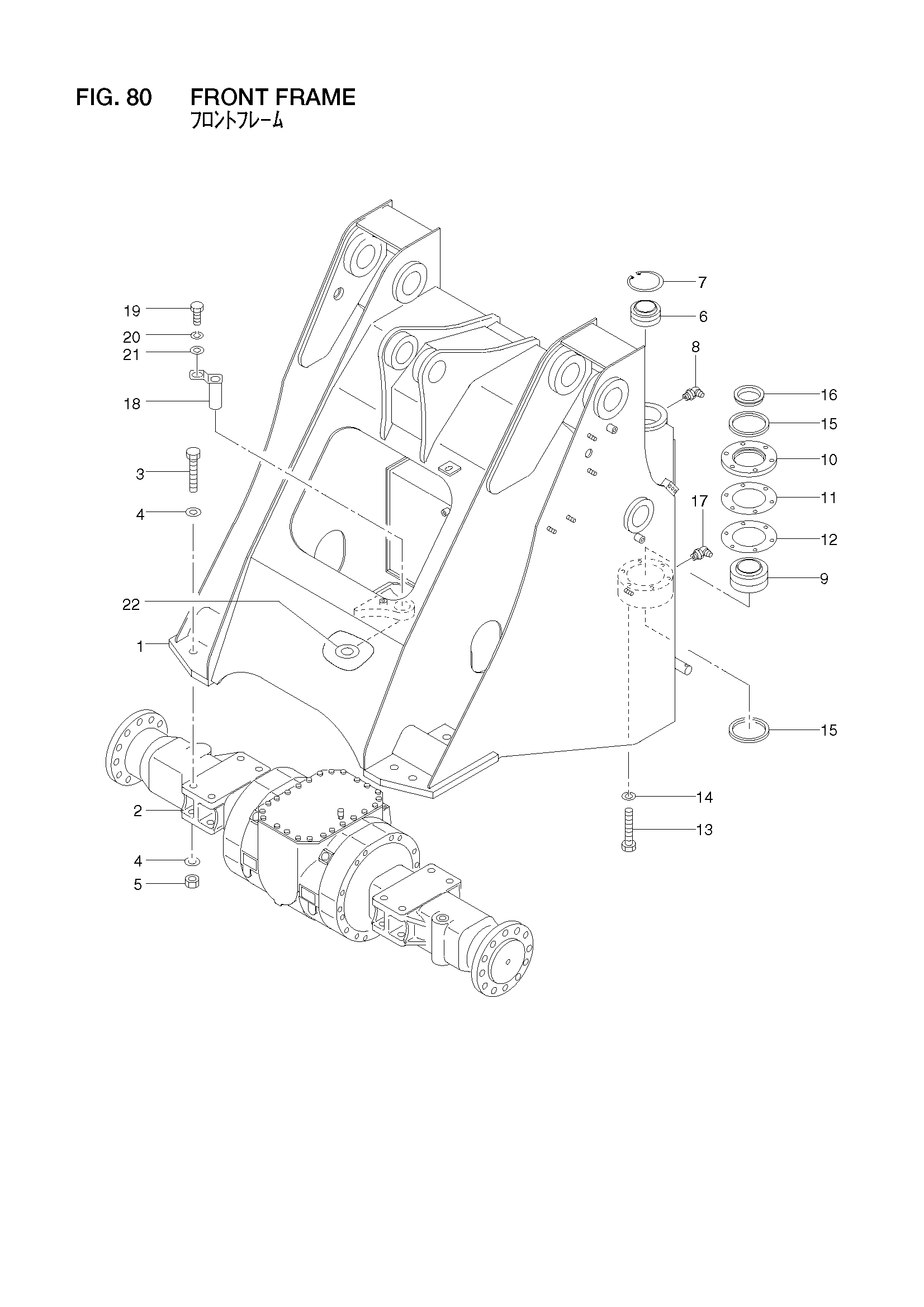

Заводская схема «Передний рама» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | NO PART NO. | Рама, передний | 1 |
| 2 | 16423-00001 | Мост, передний | 1 |
| - | 16483-00001 | Мост, передний | 1 |
| 3 | 290A3-02191 | Болт | 8 |
| 4 | 26604-42011 | Шайба | 16 |
| 5 | 77912-25071 | Гайка | 8 |
| 6 | 26436-12961 | Втулка | 1 |
| 7 | 02110-00090 | Кольцо, стопорный | 1 |
| 8 | 04901-00160 | Штуцер, смазка | 1 |
| 9 | 26436-12971 | Втулка | 1 |
| 10 | 26436-12981 | Колпачок | 1 |
| 11 | 26436-13021 | Регулировочная шайба | 0 |
| 12 | 26436-13031 | Регулировочная шайба | 0 |
| 13 | 01116-12080 | Болт | 6 |
| 14 | 02011-00012 | Шайба | 6 |
| 15 | 26436-13011 | Уплотнение, пыль | 2 |
| 16 | 26416-12811 | Втулка | 1 |
| 17 | 04901-00160 | Штуцер, смазка | 1 |
| 18 | 26414-52001 | Палец | 2 |
| 19 | 01116-12025 | Болт | 2 |
| 20 | 02011-00012 | Шайба | 2 |
| 21 | 26096-42351 | Шайба | 2 |
| 22 | 26316-13141 | Проставка | 0 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
