013: Масляный поддон и щуп уровня масла — HITACHI LX110-7

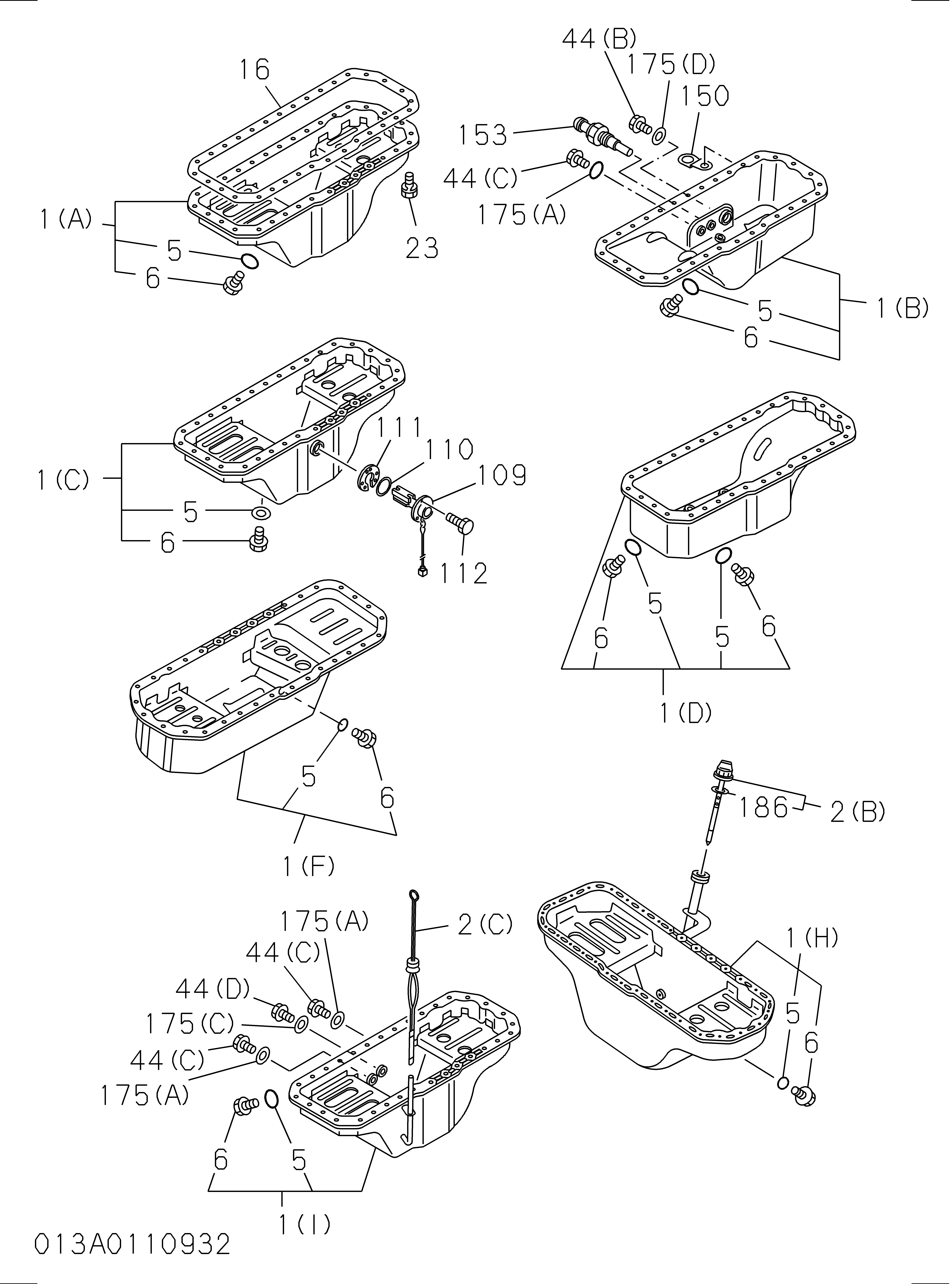

Заводская схема «013: Масляный поддон и щуп уровня масла» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(F) | 1113604392 | Поддон в сборе масляный | 1 |
| 001(F) | 1113609100 | Поддон в сборе масляный | 1 |
| 002(A) | 1117602802 | Указатель масляный уровень | 1 |
| 005 | 1096231790 | Прокладка пробка, масляный дренажный | 1 |
| 006 | 1096040220 | Пробка масляный дренажный | 1 |
| 008(A) | 1117662741 | Трубка направляющая, масляный указатель уровня | 1 |
| 009 | 5096230020 | Прокладка направляющая трубка, масляный указатель уровня | 2 |
| 016 | 1113671000 | Прокладка масляный поддон TO C/BL | 1 |
| 016 | 1113671320 | Прокладка масляный поддон TO C/BL | 1 |
| 023 | 0500408180 | Болт масляный поддон | 32 |
| 023 | 0500408180 | Болт масляный поддон | 32 |
| 023 | 0505408180 | Болт масляный поддон | 32 |
| 049 | 9091105080 | Гайка направляющая трубка | 1 |
| 049 | 0911105080 | Гайка направляющая трубка | 1 |
| 189 | 9091105080 | Гайка направляющая | 1 |
| 189 | 9091105080 | Гайка направляющая | 1 |
| 189 | 9091105080 | Гайка направляющая | 1 |
| 189 | 0911105080 | Гайка направляющая | 1 |
| 191 | 9091505080 | Шайба LK, направляющая трубка, масляный указатель уровня | 1 |
| 191 | 9091505080 | Шайба LK, направляющая трубка, масляный указатель уровня | 1 |
| 191 | 9091505080 | Шайба LK, направляющая трубка, масляный указатель уровня | 1 |
| 191 | 0915105080 | Шайба LK, направляющая трубка, масляный указатель уровня | 1 |
| 274 | 1096751321 | Болт проушина, масляный поддон дренажный трубка | 1 |
| 297 | 9095714240 | Прокладка проушина болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
