Крутящий момент преобразователь (1/2) — HITACHI LX110-7

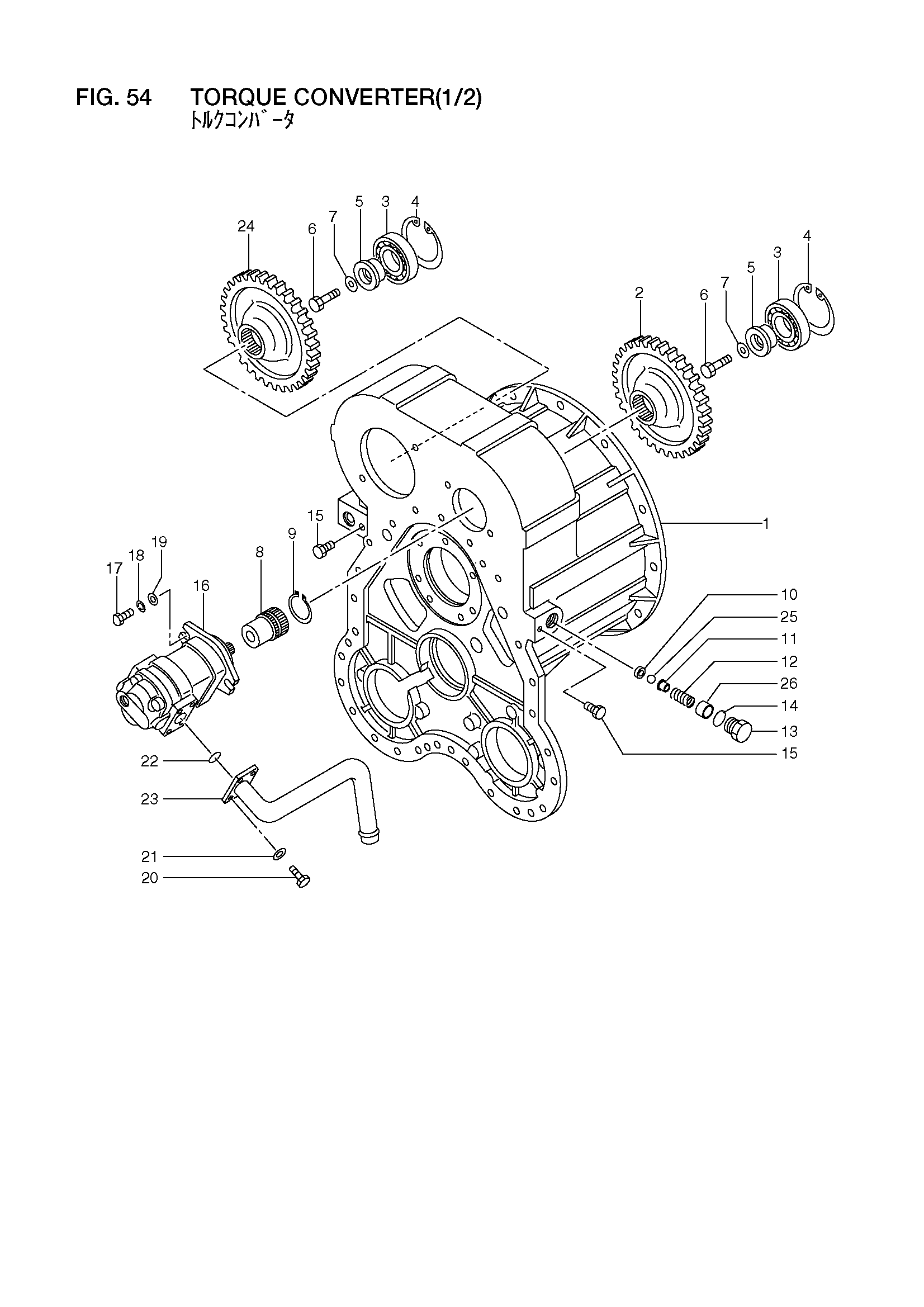

Заводская схема «Крутящий момент преобразователь (1/2)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 16422-52013 | Корпус, TOR CON | 1 |
| - | 16492-52001 | Корпус, TOR CON | 1 |
| 2 | 16422-52681 | Шестерня | 1 |
| 3 | 03000-06209 | Подшипник | 2 |
| 4 | 02110-00085 | Кольцо, стопорный | 2 |
| 5 | 14092-52131 | Опора | 2 |
| 6 | 01116-10040 | Болт | 2 |
| 7 | 16063-53161 | Шайба | 2 |
| 8 | 16422-52292 | Втулка | 1 |
| 9 | 02100-00045 | Кольцо, стопорный | 1 |
| 10 | 16312-52271 | Сиденье | 1 |
| 11 | 16402-54291 | Сиденье, пружина | 1 |
| 12 | 16422-53661 | Пружина | 1 |
| 13 | 16382-52251 | Пробка | 1 |
| 14 | 03320-00240 | Уплотнительное кольцо | 1 |
| 15 | 24047-92101 | Пробка | 2 |
| 16 | 16422-53311 | Кхаргинг насос | 1 |
| - | 16552-52011 | Кхаргинг насос | 1 |
| - | 16422-53311 | Кхаргинг насос | 1 |
| 17 | 01116-10035 | Болт | 2 |
| 18 | 02010-00010 | Шайба | 2 |
| 19 | 02000-00010 | Шайба | 2 |
| 20 | 01106-10030 | Болт | 4 |
| 21 | 02010-00010 | Шайба | 4 |
| 22 | 03310-00400 | Уплотнительное кольцо | 1 |
| 23 | 16422-52601 | Трубка | 1 |
| 24 | 16752-53071 | Шестерня | 1 |
| 25 | 03190-00018 | Шарик | 1 |
| 26 | 16402-54281 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
