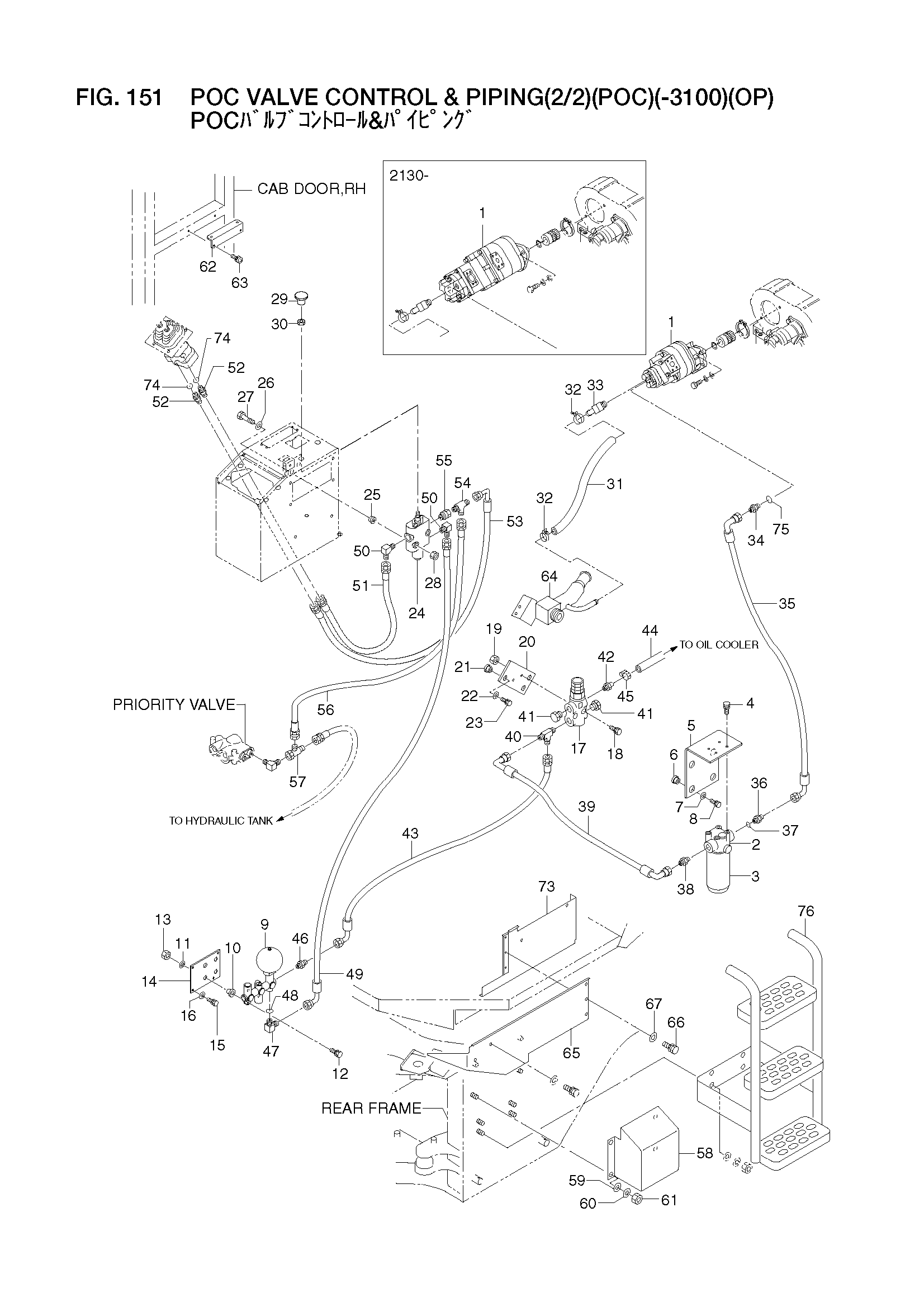

POC VALVE CONTROL & PIPING(2/2) (POC)(-3100)(OP) — HITACHI LX110-7
Заводская схема «POC VALVE CONTROL & PIPING(2/2) (POC)(-3100)(OP)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 79328-92419 | Насос | 1 |
| - | 56480-54021 | Насос | 1 |
| - | 56480-54022 | Насос | 1 |
| A | 26757-40251 | Фильтр в сборе | 1 |
| 2 | 26757-47011 | Головка | 1 |
| 3 | 26757-47001 | Картридж | 1 |
| 4 | 01183-08020 | Болт с шайбой | 4 |
| 5 | 79924-25055 | Пластина | 1 |
| 6 | 26407-32001 | Резиновый, крепление | 4 |
| 7 | 26606-52721 | Шайба | 4 |
| 8 | 01183-10040 | Болт с шайбой | 4 |
| 9 | 79924-25012 | Гидроаккумулятор | 1 |
| 10 | 26047-32001 | Резиновый, крепление | 4 |
| 11 | 26606-52721 | Шайба | 4 |
| 12 | 01183-10050 | Болт с шайбой | 4 |
| 13 | 01401-00010 | Гайка | 4 |
| 14 | 79924-25054 | Пластина | 1 |
| 15 | 01183-10020 | Болт | 4 |
| 16 | 02000-00010 | Шайба | 4 |
| 17 | 26757-32011 | Предохранительный клапан | 1 |
| 18 | 01183-08060 | Болт с шайбой | 2 |
| 19 | 01400-00008 | Гайка | 2 |
| 20 | 79924-25053 | Пластина | 1 |
| 21 | 26407-32001 | Резиновый, крепление | 3 |
| 22 | 26606-52721 | Шайба | 3 |
| 23 | 01183-10040 | Болт с шайбой | 3 |
| 24 | 26817-42311 | Остановка клапан | 1 |
| 25 | 26407-32001 | Резиновый, крепление | 2 |
| 26 | 26606-52721 | Шайба | 2 |
| 27 | 01183-10070 | Болт с шайбой | 2 |
| 28 | 01401-00010 | Гайка | 2 |
| 29 | 26095-52021 | Кноб, рукоятка | 1 |
| 30 | 01400-00008 | Гайка | 1 |
| 31 | 04710-10050 | Шланг | 1 |
| - | 04710-10025 | Шланг | 1 |
| 32 | 24067-62291 | Зажим, шланг | 2 |
| 33 | 26607-40201 | Угловой штуцер | 1 |
| 34 | 04134-20303 | Ниппель | 1 |
| - | 21777-62991 | Адаптер | 1 |
| 35 | 79924-25038 | Шланг | 1 |
| 36 | 21787-62211 | Ниппель | 1 |
| 37 | 03320-00240 | Уплотнительное кольцо | 1 |
| 38 | 26267-62451 | Ниппель | 1 |
| 39 | 79924-25039 | Шланг | 1 |
| 40 | 26757-42591 | Тхрее ходовой | 1 |
| 41 | 14813-82361 | Пробка | 2 |
| 42 | 26607-82391 | Ниппель | 1 |
| 43 | 79924-25037 | Шланг | 1 |
| 44 | 79924-25043 | Шланг | 1 |
| 45 | 24067-62281 | Зажим, шланг | 1 |
| 46 | 04134-20303 | Ниппель | 1 |
| 47 | 21787-92161 | Угловой штуцер | 1 |
| 48 | 03320-00140 | Уплотнительное кольцо | 1 |
| 49 | 79924-25036 | Шланг | 1 |
| 50 | 04150-20202 | Угловой штуцер | 2 |
| 51 | 79924-25034 | Шланг | 1 |
| 52 | 04137-00202 | Ниппель | 2 |
| 53 | 79924-25035 | Шланг | 1 |
| 54 | 26817-42431 | Тхрее ходовой | 1 |
| 55 | 04135-20202 | Ниппель | 1 |
| 56 | 79924-25042 | Шланг | 1 |
| 57 | 62150-14001 | Тхрее ходовой | 1 |
| 58 | 79924-25051 | Крышка | 1 |
| 59 | 26096-42351 | Шайба | 4 |
| 60 | 02010-00012 | Шайба | 4 |
| 61 | 01401-00012 | Гайка | 4 |
| 62 | 56401-64812 | Кронштейн | 1 |
| 63 | 01033-08016 | Винт и шайба | 2 |
| 64 | 56480-52611 | Трубка, всасывание | 1 |
| - | 56480-54031 | Трубка, всасывание | 1 |
| 65 | 56480-52621 | Крышка | 1 |
| 66 | 01183-10020 | Болт | 3 |
| 67 | 02000-00010 | Шайба | 3 |
| 68 | 26316-12001 | Блок, таппед | 11 |
| 69 | 26606-12401 | Болт, шпилька | 4 |
| 70 | 26609-12311 | Наклейка, рычаг блокировка | 1 |
| 71 | 26609-12211 | Наклейка | 1 |
| 72 | 79924-25007 | Наклейка | 1 |
| 73 | 79928-38011 | Крышка | 1 |
| 74 | 03320-00140 | Уплотнительное кольцо | 2 |
| 75 | 03320-00180 | Уплотнительное кольцо | 1 |
| 76 | 26406-52172 | Ступень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
