Кондиционер без комплект(крышка)(аклс3)(OP) — HITACHI LX110-7

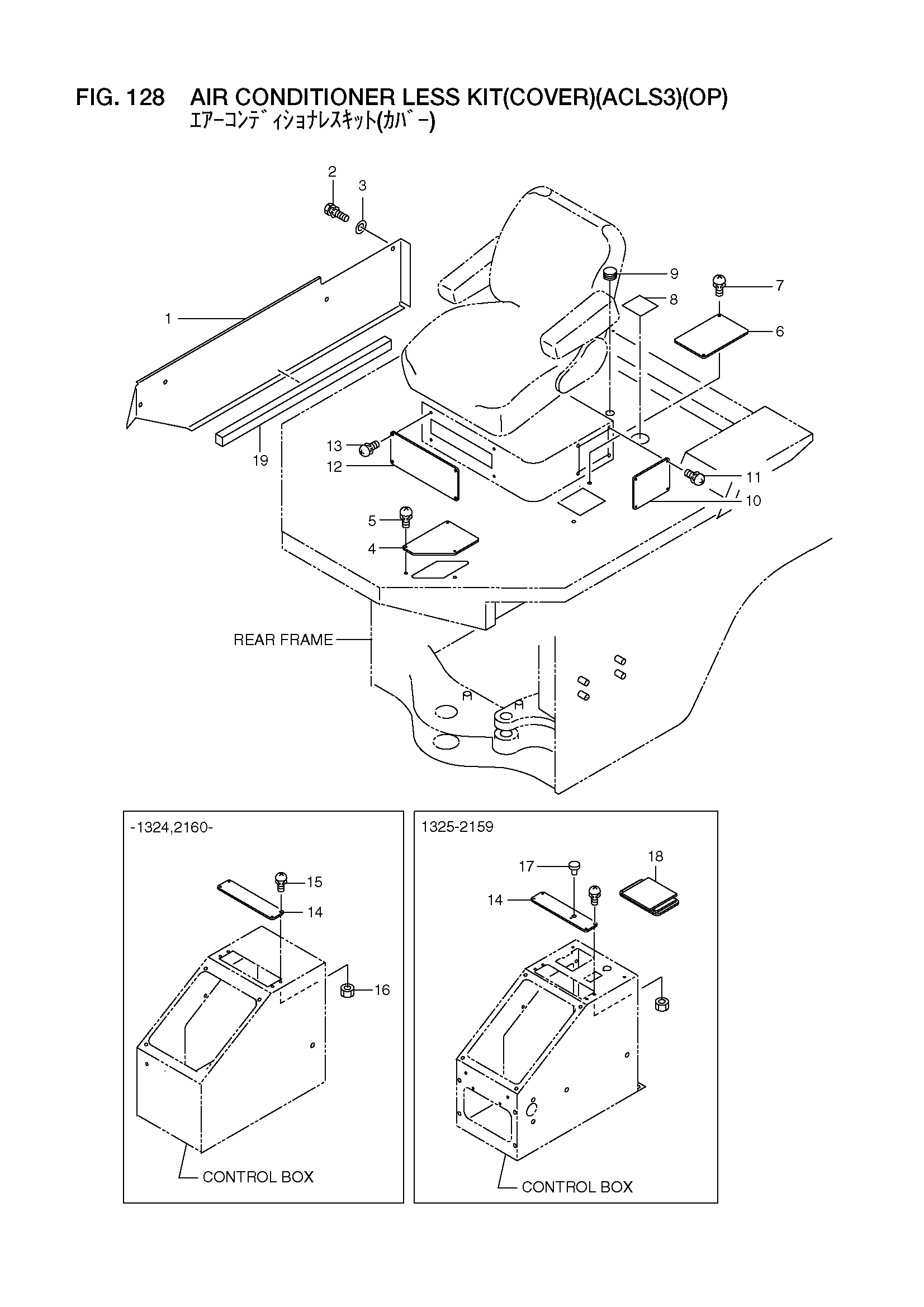

Заводская схема «Кондиционер без комплект(крышка)(аклс3)(OP)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26486-72181 | Крышка | 1 |
| 2 | 01183-10020 | Болт с шайбой | 4 |
| 3 | 02000-00010 | Шайба | 4 |
| 4 | 26406-52471 | Пластина | 1 |
| 5 | 01033-06016 | Винт | 3 |
| 6 | 26406-52481 | Пластина | 1 |
| 7 | 01033-06016 | Винт | 2 |
| 8 | 26446-52041 | Пластина, уплотнение | 4 |
| 9 | 21471-23081 | Уплотнительная втулка | 3 |
| 10 | 26406-52501 | Пластина | 1 |
| 11 | 01033-06016 | Винт | 4 |
| 12 | 26416-52051 | Пластина | 1 |
| 13 | 01033-06016 | Винт | 4 |
| 14 | 26406-52811 | Пластина | 1 |
| - | 56190-53541 | Пластина | 1 |
| - | 26406-52811 | Пластина | 1 |
| 15 | 01033-05016 | Винт и шайба | 4 |
| 16 | 01400-00005 | Гайка | 4 |
| 17 | 26754-12491 | Пробка | 1 |
| 18 | 26486-72231 | Колпачок, резиновый | 2 |
| 19 | 26196-52751 | Коврик | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
