Стояночный тормоз(-1190) — HITACHI LX110-7

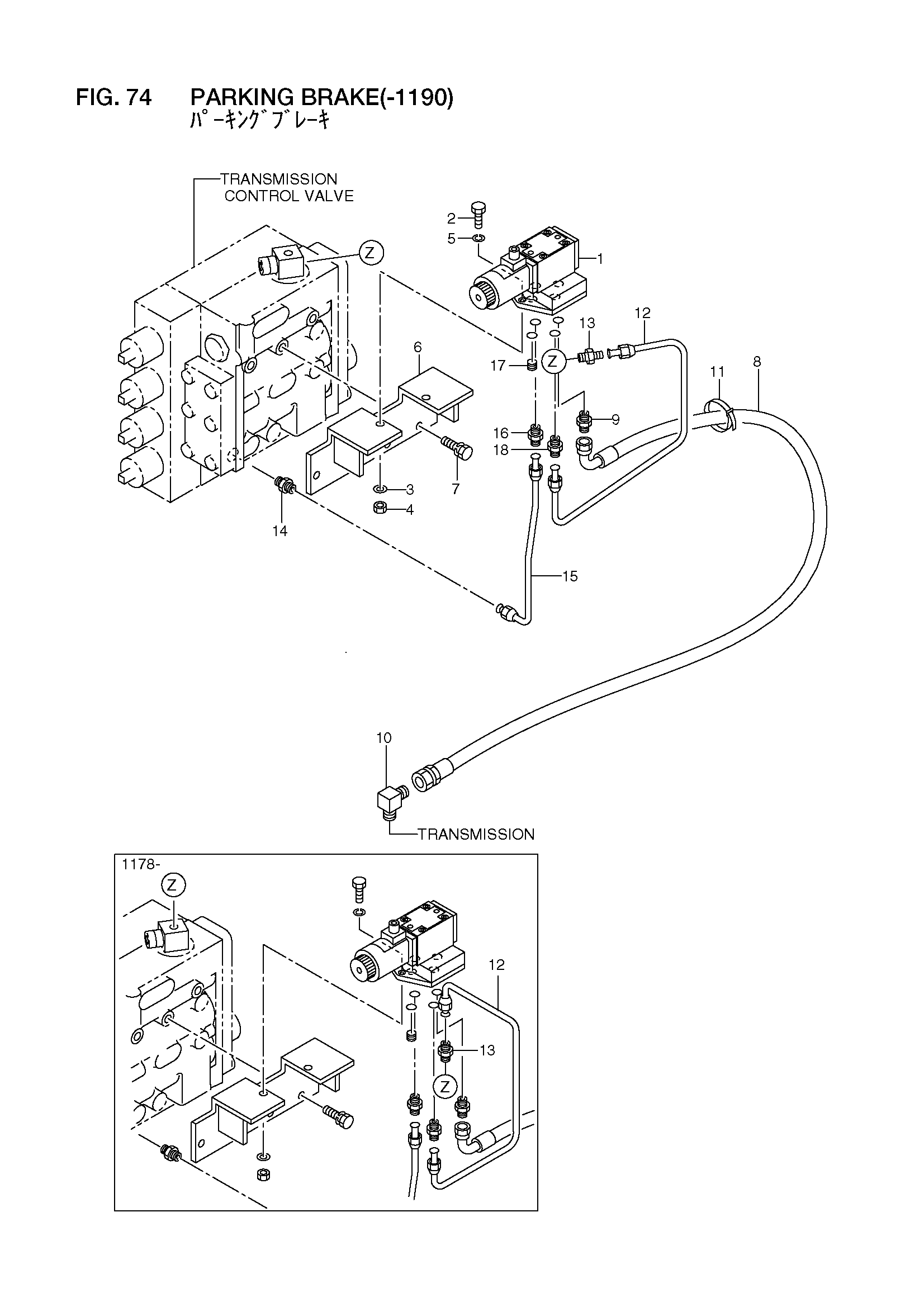

Заводская схема «Стояночный тормоз(-1190)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26555-42011 | Клапан, остановка | 1 |
| 2 | 01100-06030 | Болт | 2 |
| 3 | 02010-00006 | Шайба | 2 |
| 4 | 01400-00006 | Гайка | 2 |
| 5 | 02000-00006 | Шайба | 2 |
| 6 | 26485-52001 | Кронштейн | 1 |
| 7 | 01183-10020 | Болт с шайбой | 3 |
| 8 | 26485-52031 | Шланг | 1 |
| 9 | 04137-00202 | Ниппель | 1 |
| 10 | 21967-62441 | Угловой штуцер | 1 |
| 11 | 04913-10200 | Лента | 1 |
| 12 | 26485-52011 | Трубка | 1 |
| - | 26485-52012 | Трубка | 1 |
| 13 | 26435-42201 | Разъём | 1 |
| 14 | 26435-42671 | Разъём | 1 |
| 15 | 26485-52021 | Трубка | 1 |
| 16 | 26435-42671 | Разъём | 1 |
| 17 | 14813-82421 | Пробка | 1 |
| 18 | 26485-52041 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
