Карданный вал вал — HITACHI LX110-7

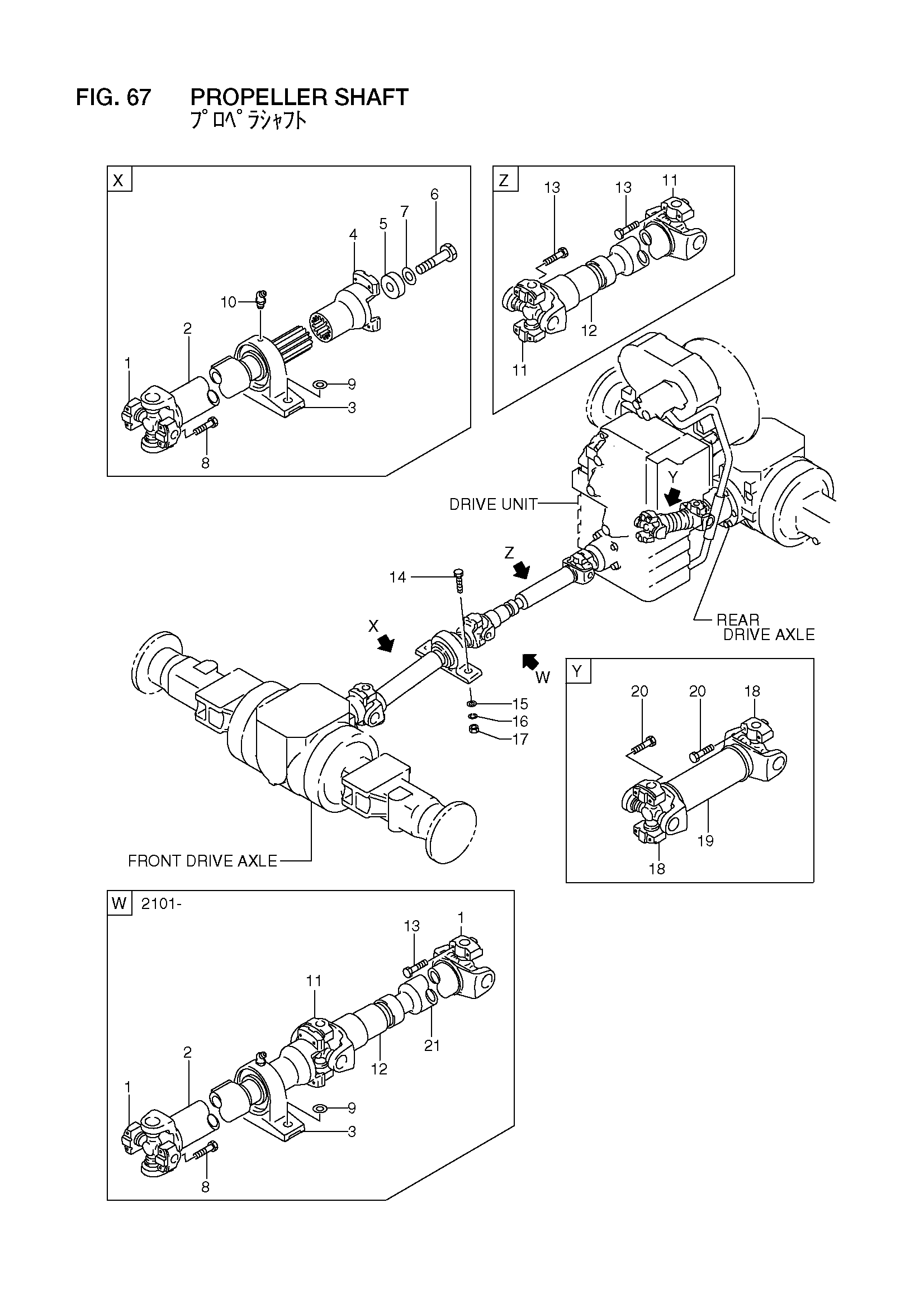

Заводская схема «Карданный вал вал» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26423-32001 | Карданный вал вал в сборе | 1 |
| - | 26483-32001 | Карданный вал вал в сборе | 1 |
| - | 26483-32002 | Карданный вал вал в сборе | 1 |
| A2 | 26423-37081 | Узел в сборе | 1 |
| 1 | 26423-37001 | Джоурнал | 1 |
| - | 26483-37001 | Джоурнал | 2 |
| 2 | NO PART NO. | Вилка | 1 |
| - | 26483-37011 | Вилка | 1 |
| 3 | 26423-37031 | Блок, пиллов | 1 |
| - | 26483-37051 | Блок, пиллов | 1 |
| 4 | NO PART NO. | Вилка, сплине | 1 |
| 5 | 26423-37051 | Пластина | 1 |
| 6 | 26403-37061 | Болт | 1 |
| 7 | 26403-37071 | Пластина | 1 |
| 8 | 26403-37081 | Болт | 4 |
| - | 26193-37151 | Болт | 4 |
| 9 | 26403-37091 | Шайба | 2 |
| - | 26193-37171 | Шайба | 2 |
| 10 | 26423-37061 | Штуцер, смазка | 1 |
| A3 | 26423-37091 | Узел в сборе | 1 |
| 11 | 26423-37001 | Джоурнал | 2 |
| - | 26483-37021 | Джоурнал | 1 |
| 12 | NO PART NO. | Вал | 1 |
| - | 26483-37031 | Вал | 1 |
| 13 | 26403-37081 | Болт | 8 |
| - | 26193-37151 | Болт | 4 |
| 14 | 01116-16065 | Болт | 2 |
| 15 | 190A3-02051 | Шайба | 2 |
| 16 | 02011-00016 | Шайба | 2 |
| 17 | 01401-10016 | Гайка | 2 |
| A4 | 26423-32011 | Карданный вал вал в сборе | 1 |
| - | 26483-32011 | Карданный вал вал в сборе | 1 |
| 18 | 26423-37001 | Джоурнал | 2 |
| - | 26483-37061 | Джоурнал | 2 |
| 19 | NO PART NO. | Вилка | 1 |
| - | 26483-37071 | Вилка | 1 |
| 20 | 26403-37081 | Болт | 8 |
| - | 26193-37151 | Болт | 8 |
| 21 | 26483-37041 | Вал, вилка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
