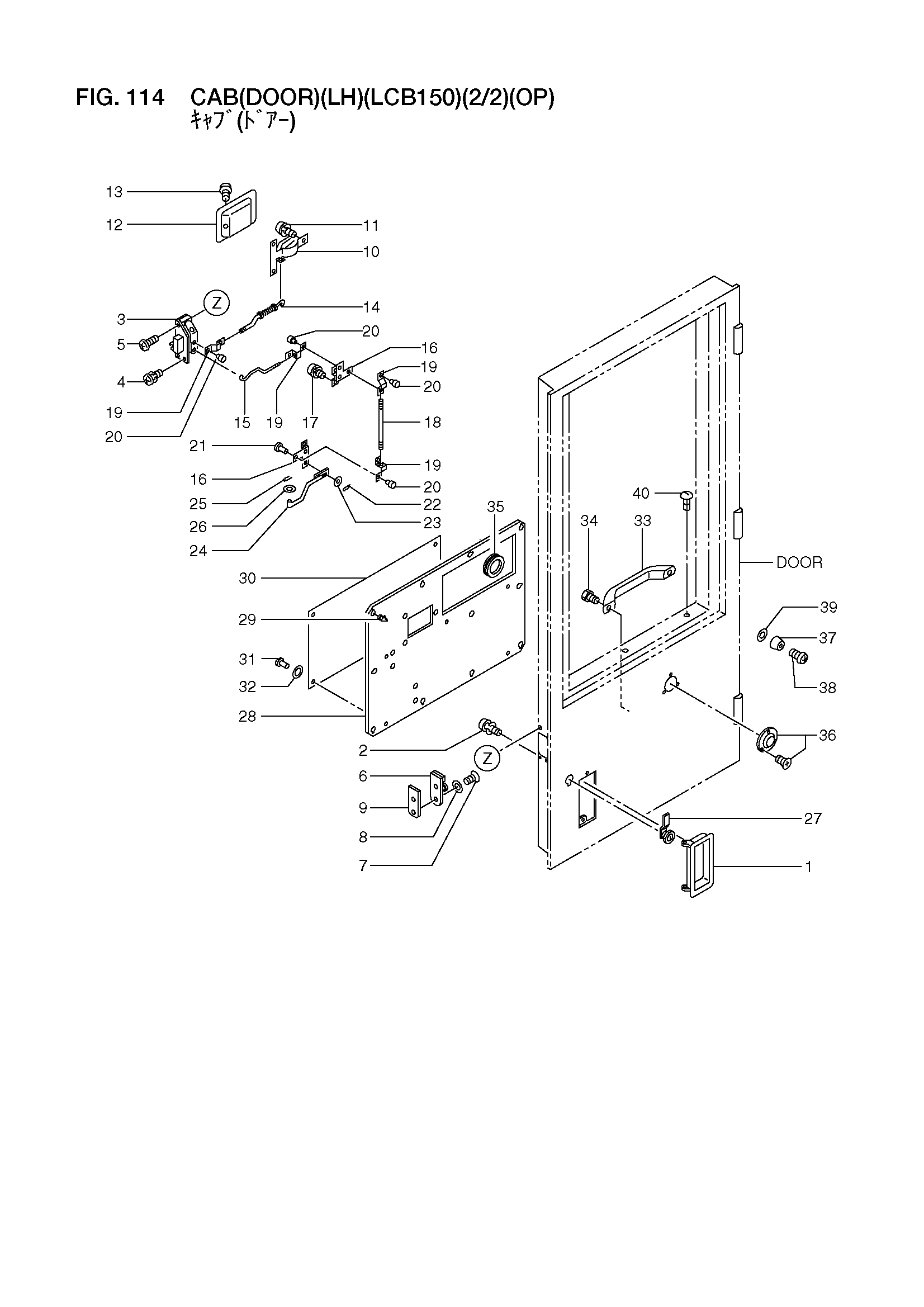

Кабина(дверь)(LH)(LCB150)(2/2)(OP) — HITACHI LX110-7
Заводская схема «Кабина(дверь)(LH)(LCB150)(2/2)(OP)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 56480-51381 | Кабина в сборе | 1 |
| 1 | 56511-62871 | Рукоятка | 1 |
| 2 | 01033-06012 | Винт и шайба | 2 |
| 3 | 56511-62851 | Замок | 1 |
| 4 | 01033-06012 | Винт и шайба | 2 |
| 5 | 01302-06012 | Винт | 1 |
| 6 | 56600-62331 | Ответная планка | 1 |
| 7 | 01300-08014 | Винт | 2 |
| 8 | 21946-73261 | Шайба | 2 |
| 9 | 26426-72871 | Пластина | 1 |
| 10 | 56600-62391 | Рукоятка | 1 |
| 11 | 01033-06012 | Винт и шайба | 3 |
| 12 | 56600-62411 | Корпус, рукоятка | 1 |
| 13 | 56600-54201 | Винт | 1 |
| 14 | 26426-72821 | Шток | 1 |
| 15 | 26426-78271 | Шток | 1 |
| 16 | 56511-62831 | Тяга | 2 |
| 17 | 01033-06012 | Винт и шайба | 4 |
| 18 | 26426-78281 | Шток | 1 |
| 19 | 56600-62441 | Пружина | 4 |
| 20 | 56600-62431 | Палец | 4 |
| 21 | 26426-78311 | Палец | 1 |
| 22 | 26067-42061 | Палец, стопорный | 1 |
| 23 | 02000-00005 | Шайба | 1 |
| 24 | 26426-78291 | Шток | 1 |
| 25 | 26067-42071 | Палец, стопорный | 1 |
| 26 | 02000-00006 | Шайба | 1 |
| 27 | 26486-72161 | Шпонка | 1 |
| 28 | 26486-72071 | Упхолстерй | 1 |
| 29 | 26426-72961 | Зажим | 11 |
| 30 | 26486-72121 | Поккет | 1 |
| 31 | 56440-51151 | Заклёпка | 5 |
| 32 | 26426-78471 | Шайба | 5 |
| 33 | 514A5-12651 | Рукоятка | 1 |
| 34 | 514A5-12671 | Болт | 2 |
| 35 | 26426-72841 | Уплотнительная втулка | 1 |
| 36 | 56330-51691 | Защёлка | 1 |
| 37 | 26506-52111 | Резиновый, амортизатор | 1 |
| 38 | 01030-05030 | Винт | 1 |
| 39 | 56380-55731 | Регулировочная шайба | 1 |
| 40 | 26426-78211 | Крышка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
