Полный задний крыло(FRF)(OP) — HITACHI LX110-7

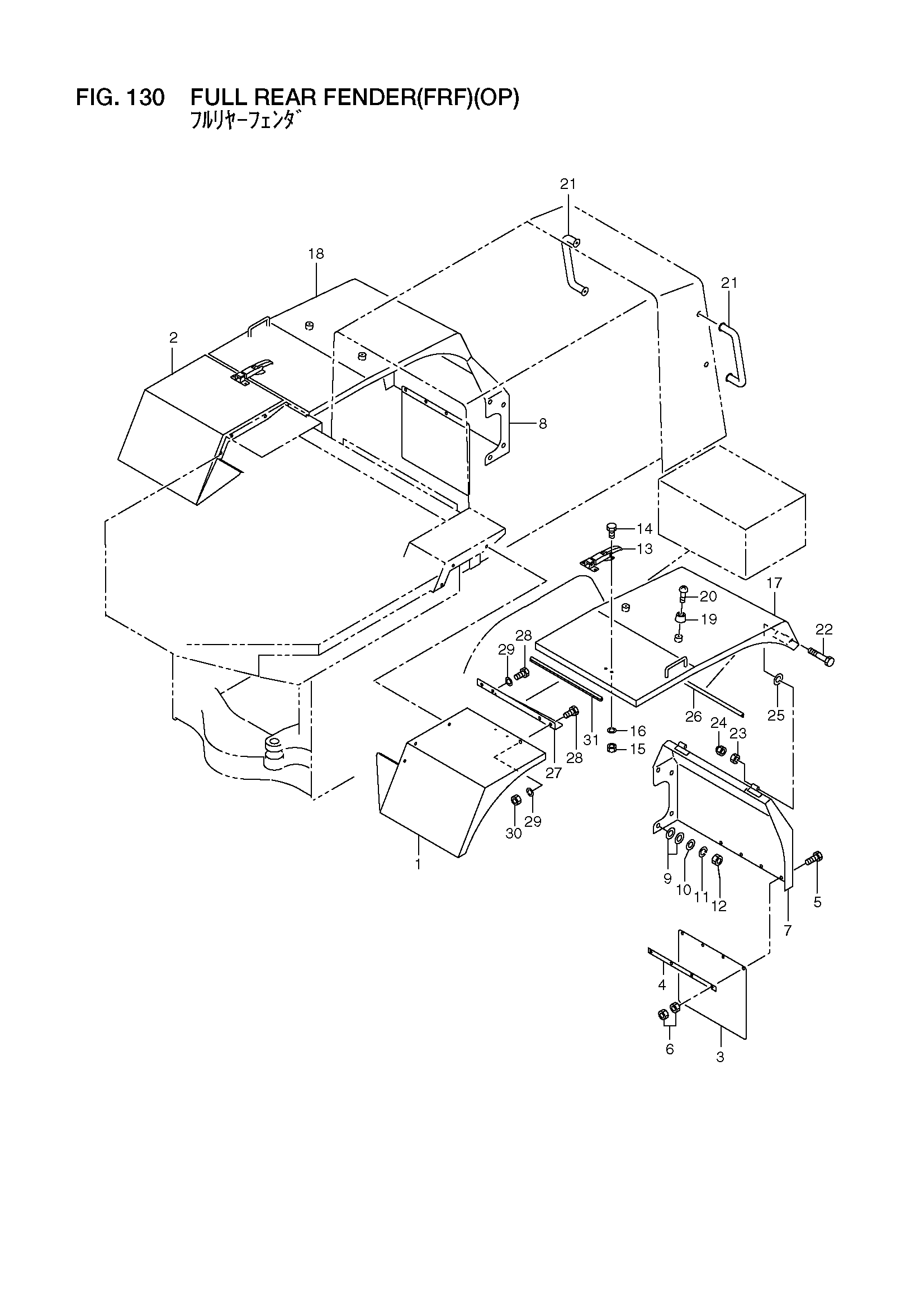

Заводская схема «Полный задний крыло(FRF)(OP)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56480-50181 | Крыло, LH | 1 |
| 2 | 56480-50191 | Крыло, RH | 1 |
| 3 | 56410-52191 | Лист, резиновый | 2 |
| 4 | 56410-52181 | Пластина | 2 |
| 5 | 01110-10035 | Болт | 8 |
| 6 | 01401-00010 | Гайка | 16 |
| 7 | 56480-50151 | Кронштейн, LH | 1 |
| - | 56480-53761 | Кронштейн, LH | 1 |
| 8 | 56480-50161 | Кронштейн, RH | 1 |
| - | 56480-53771 | Кронштейн, RH | 1 |
| 9 | 02000-00016 | Шайба | 16 |
| 10 | 02000-00012 | Шайба | 8 |
| 11 | 02010-00012 | Шайба | 8 |
| 12 | 01401-00012 | Гайка | 8 |
| 13 | 56400-57681 | Фастенер | 2 |
| 14 | 01030-04016 | Винт | 8 |
| 15 | 01400-00004 | Гайка | 8 |
| 16 | 02010-00004 | Шайба | 8 |
| 17 | 56420-52802 | Крыло, LH | 1 |
| 18 | 56420-52812 | Крыло, RH | 1 |
| 19 | 26096-42411 | Резиновый, амортизатор | 4 |
| 20 | 01030-05020 | Винт | 4 |
| 21 | 56410-52721 | Поручень | 2 |
| - | 56480-53781 | Поручень | 2 |
| 22 | 01109-06090 | Болт | 4 |
| 23 | 01400-30006 | Гайка | 4 |
| 24 | 26516-52021 | Гайка | 4 |
| 25 | 26606-52511 | Втулка | 4 |
| 26 | 26386-42341 | Стрип, веатхер | 2 |
| 27 | 56400-56413 | Угол, LH | 1 |
| - | 56400-56423 | Угол, RH | 1 |
| 28 | 01110-10030 | Болт | 8 |
| 29 | 02010-00010 | Шайба | 8 |
| 30 | 01401-00010 | Гайка | 4 |
| 31 | 26386-42341 | Стрип, веатхер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
