Привод блок(2/3) — HITACHI LX110-7

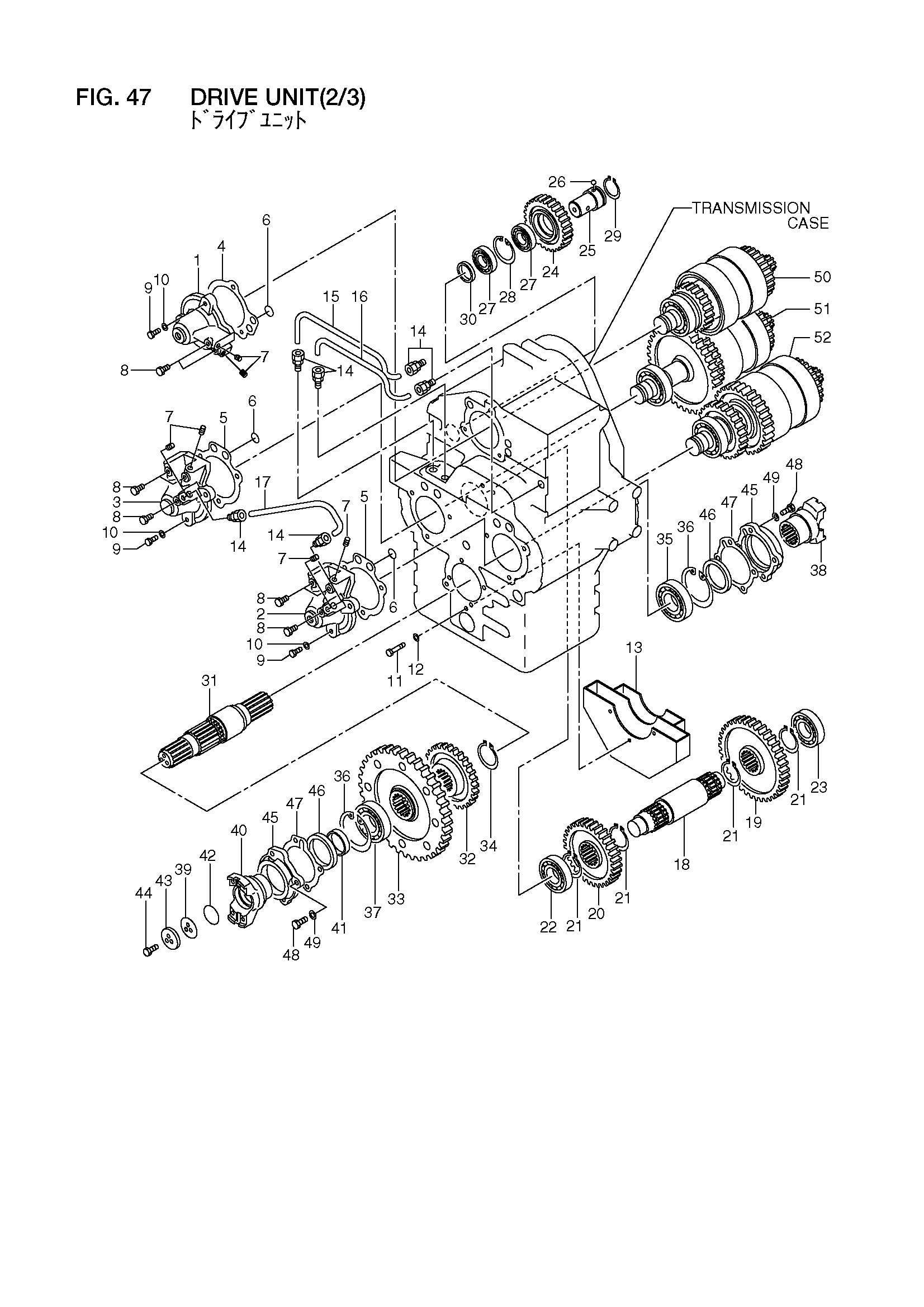

Заводская схема «Привод блок(2/3)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 16422-50006 | Привод блок в сборе | 1 |
| - | 16492-50001 | Привод блок в сборе | 1 |
| - | 16492-50002 | Привод блок в сборе | 1 |
| 1 | 16422-52382 | Колпачок, дистрибутор | 1 |
| 2 | 16422-53183 | Колпачок, дистрибутор | 1 |
| 3 | 16422-53192 | Колпачок, дистрибутор | 1 |
| 4 | 16422-52441 | Прокладка | 1 |
| 5 | 16422-53201 | Прокладка | 2 |
| 6 | 03300-00150 | Уплотнительное кольцо | 6 |
| 7 | 14813-82421 | Пробка | 10 |
| 8 | 24047-92111 | Пробка | 6 |
| 9 | 01110-10040 | Болт | 9 |
| 10 | 02010-00010 | Шайба | 9 |
| 11 | 16422-53511 | Болт | 3 |
| 12 | 14092-52231 | Шайба | 3 |
| 13 | 16422-53041 | Баффле, масляный | 1 |
| 14 | 16402-53861 | Разъём | 6 |
| - | 16402-53862 | Разъём | 6 |
| 15 | 16422-53261 | Трубка | 1 |
| 16 | 16422-53281 | Трубка | 1 |
| 17 | 16422-53351 | Трубка | 1 |
| 18 | 16752-52981 | Вал | 1 |
| 19 | 16752-53301 | Шестерня | 1 |
| 20 | 16752-53311 | Шестерня | 1 |
| 21 | 02100-00060 | Кольцо, стопорный | 4 |
| 22 | 03000-06309 | Подшипник | 1 |
| 23 | 03000-06310 | Подшипник | 1 |
| 24 | 16422-53801 | Шестерня | 1 |
| 25 | 16422-52911 | Вал | 1 |
| 26 | 03190-00010 | Шарик | 1 |
| 27 | 03001-06009 | Подшипник | 2 |
| 28 | 02110-00075 | Кольцо, стопорный | 1 |
| 29 | 02110-00055 | Кольцо, стопорный | 1 |
| 30 | 16422-52941 | Проставка | 1 |
| 31 | 16752-53251 | Вал, оутпут | 1 |
| 32 | 16422-52141 | Шестерня | 1 |
| 33 | 16422-53361 | Шестерня | 1 |
| 34 | 02100-00070 | Кольцо, стопорный | 1 |
| 35 | 03000-06212 | Подшипник | 1 |
| 36 | 02110-00110 | Кольцо, стопорный | 2 |
| 37 | 16422-52931 | Подшипник | 1 |
| 38 | 16422-50361 | Фланец | 1 |
| 39 | 18563-43041 | Регулировочная шайба | 0 |
| - | 18563-42551 | Регулировочная шайба | 0 |
| 40 | 16422-52461 | Фланец | 1 |
| 41 | 16422-52861 | Проставка | 1 |
| 42 | 03330-00310 | Уплотнительное кольцо | 1 |
| 43 | 16422-52491 | Пластина | 1 |
| 44 | 01106-12030 | Болт | 3 |
| 45 | 16422-52431 | Колпачок, подшипник | 2 |
| 46 | 16603-53301 | Уплотнение, масляный | 2 |
| 47 | 16422-52451 | Прокладка | 2 |
| 48 | 01110-10030 | Болт | 8 |
| 49 | 02010-00010 | Шайба | 8 |
| 50 | NO PART NO. | Муфта (форвард и реверсе) | 1 |
| 51 | NO PART NO. | Муфта(3RD и 4TH) | 1 |
| 52 | NO PART NO. | Муфта(1ST и 2ND) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
