Отопитель — HITACHI LX110-7

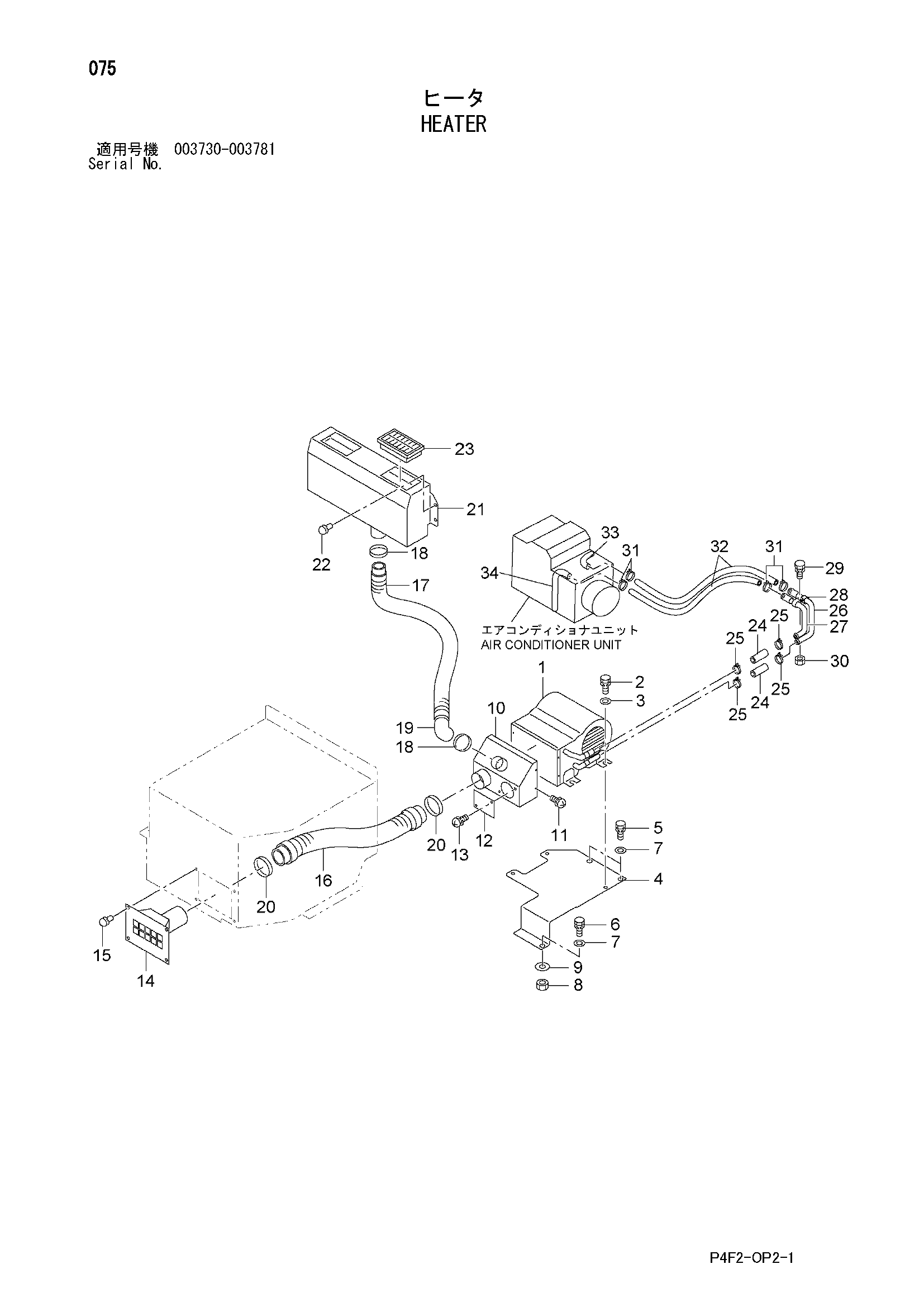

Заводская схема «Отопитель» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56501-61621 | Блок отопитель (3300ккал) | 1 |
| 2 | 01183-10020 | Болт и шайба | 3 |
| 3 | 02000-00010 | Шайба | 3 |
| 4 | 56190-74091 | Кронштейн крепление | 1 |
| 5 | 01183-10020 | Болт и шайба | 2 |
| 6 | 01183-10035 | Болт и шайба | 1 |
| 7 | 02000-00010 | Шайба | 3 |
| 8 | 01401-00010 | Гайка | 1 |
| 9 | 26091-12081 | Шайба | 1 |
| 10 | 56190-74081 | Воздуховод | 1 |
| 11 | 01032-04010 | Винт | 4 |
| 12 | 56190-74131 | Крышка | 1 |
| 13 | 01183-06012 | Болт и шайба | 2 |
| 14 | 56190-74151 | Короб узел`Y | 1 |
| 15 | 01033-06016 | Винт и шайба | 4 |
| 16 | 26196-73461 | Шланг дефростер | 1 |
| 17 | 21789-07101 | Шланг дефростер | 1 |
| 18 | 04913-21380 | Инсхулокк | 2 |
| 19 | 56501-61521 | Угловой штуцер (соединение) | 1 |
| 20 | 04913-21380 | Инсхулокк | 4 |
| 21 | 56190-54361 | Дефростер | 1 |
| 22 | 01033-06016 | Винт и шайба | 4 |
| 23 | 25369-47031 | Грилл | 2 |
| 24 | 04710-04010 | Шланг | 2 |
| 25 | 04911-00022 | Зажим | 4 |
| 26 | 56190-74111 | Трубка | 1 |
| 27 | 56190-74121 | Трубка | 1 |
| 28 | 26602-42061 | Зажим | 2 |
| 29 | 01183-10020 | Болт и шайба | 1 |
| 30 | 01401-00010 | Гайка | 1 |
| 31 | 24067-62261 | Зажим | 4 |
| 32 | 56400-53041 | Водяной шланг | 1 |
| 33 | 56190-74371 | Угловой штуцер | 1 |
| 34 | 56190-74381 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
