Топливный система(2101-) — HITACHI LX110-7

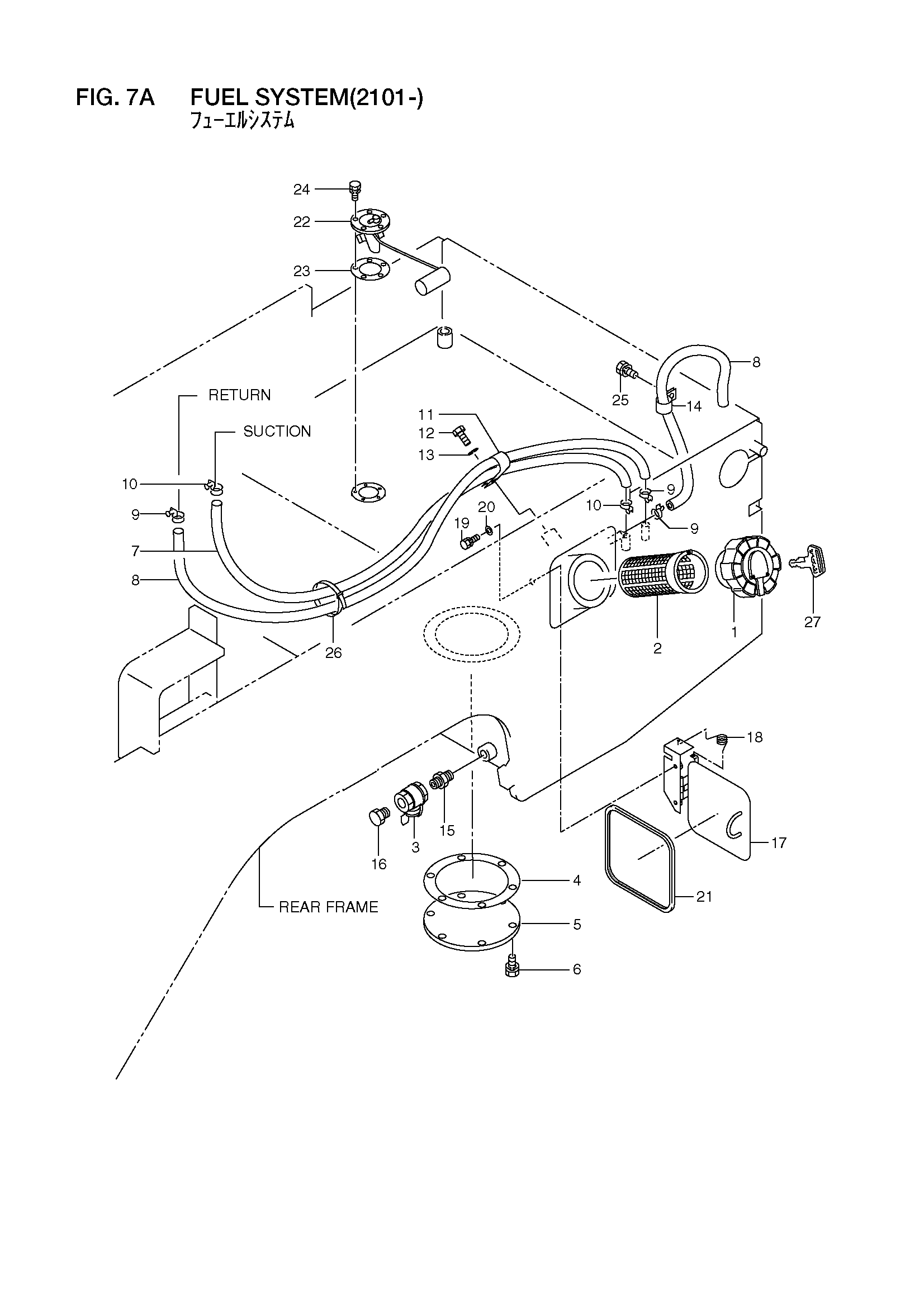

Заводская схема «Топливный система(2101-)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26192-22041 | Колпачок | 1 |
| 2 | 26192-22051 | Сетчатый фильтр | 1 |
| 3 | 26482-12051 | Пробка, дренажный | 1 |
| 4 | 26387-52012 | Прокладка | 1 |
| 5 | 26432-22031 | Пластина | 1 |
| 6 | 01183-10016 | Болт с шайбой | 6 |
| 7 | 26432-22011 | Шланг | 1 |
| 8 | 26312-22091 | Шланг | 2 |
| 9 | 04911-00014 | Зажим | 3 |
| 10 | 04911-00016 | Зажим | 2 |
| 11 | 26602-42211 | Зажим | 1 |
| 12 | 01110-10016 | Болт | 1 |
| 13 | 02010-00010 | Шайба | 1 |
| 14 | 26602-42081 | Зажим | 1 |
| 15 | 24047-92201 | Ниппель | 1 |
| 16 | 24047-92111 | Пробка | 1 |
| 17 | 26192-22021 | Крышка | 1 |
| 18 | 26192-22031 | Пружина | 1 |
| 19 | 01183-10020 | Болт с шайбой | 2 |
| 20 | 02000-00010 | Шайба | 2 |
| 21 | 26192-22061 | Трим | 1 |
| 22 | 26382-42021 | Сендинг блок, топливный | 1 |
| 23 | 26322-22081 | Прокладка | 1 |
| 24 | 01033-05010 | Винт | 5 |
| 25 | 01183-10016 | Болт с шайбой | 1 |
| 26 | 04913-10200 | Лента | 1 |
| 27 | 26552-42381 | Шпонка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
