Кондиционер трубопроводы(2/2) — HITACHI LX110-7

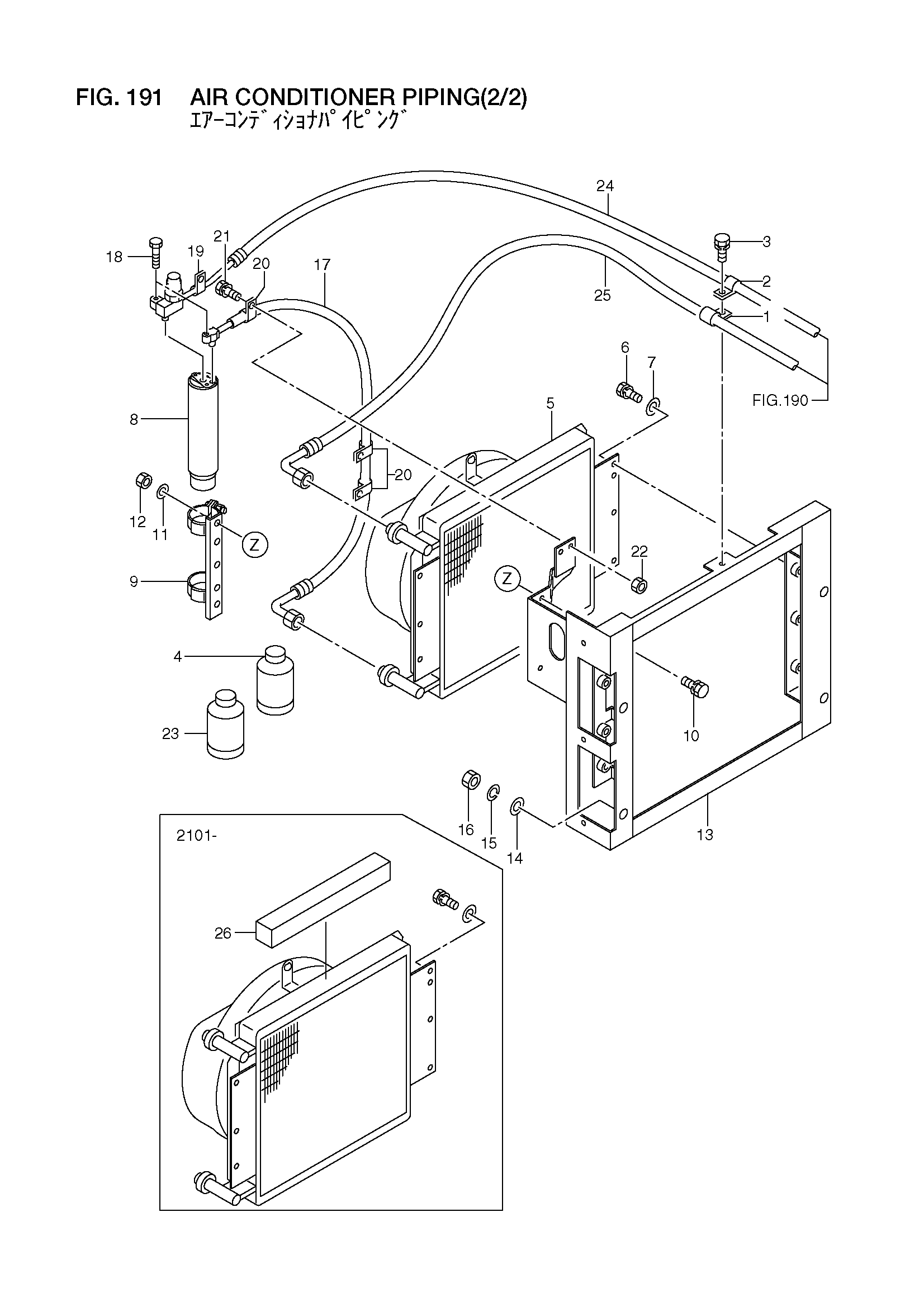

Заводская схема «Кондиционер трубопроводы(2/2)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26602-42081 | Зажим | 1 |
| 2 | 26602-42101 | Зажим | 1 |
| 3 | 01183-10020 | Болт с шайбой | 1 |
| 4 | 26816-72931 | Барабан | 2 |
| 5 | 26416-72141 | Конденсатор | 1 |
| 6 | 01183-10025 | Болт с шайбой | 6 |
| 7 | 02000-00010 | Шайба | 6 |
| 8 | 26816-70411 | Бак, рекиевер | 1 |
| 9 | 26816-72941 | Кронштейн | 1 |
| 10 | 01183-08020 | Болт с шайбой | 2 |
| 11 | 02000-00008 | Шайба | 2 |
| 12 | 01400-00008 | Гайка | 2 |
| 13 | 26416-72251 | Кронштейн | 1 |
| 14 | 02000-00014 | Шайба | 4 |
| 15 | 02010-00012 | Шайба | 4 |
| 16 | 01401-00012 | Гайка | 4 |
| 17 | 26416-72201 | Шланг | 1 |
| 18 | 01100-06025 | Болт | 2 |
| 19 | 26602-42031 | Зажим | 1 |
| 20 | 26602-42081 | Зажим | 3 |
| 21 | 01183-10020 | Болт с шайбой | 2 |
| 22 | 01401-00010 | Гайка | 2 |
| 23 | 26816-73391 | Барабан | 2 |
| 24 | NO PART NO. | Шланг | 1 |
| 25 | NO PART NO. | Шланг | 1 |
| 26 | 26196-73911 | Спонге | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
