Логгер(хомут гидроцилиндр)(TL047) — HITACHI LX110-7

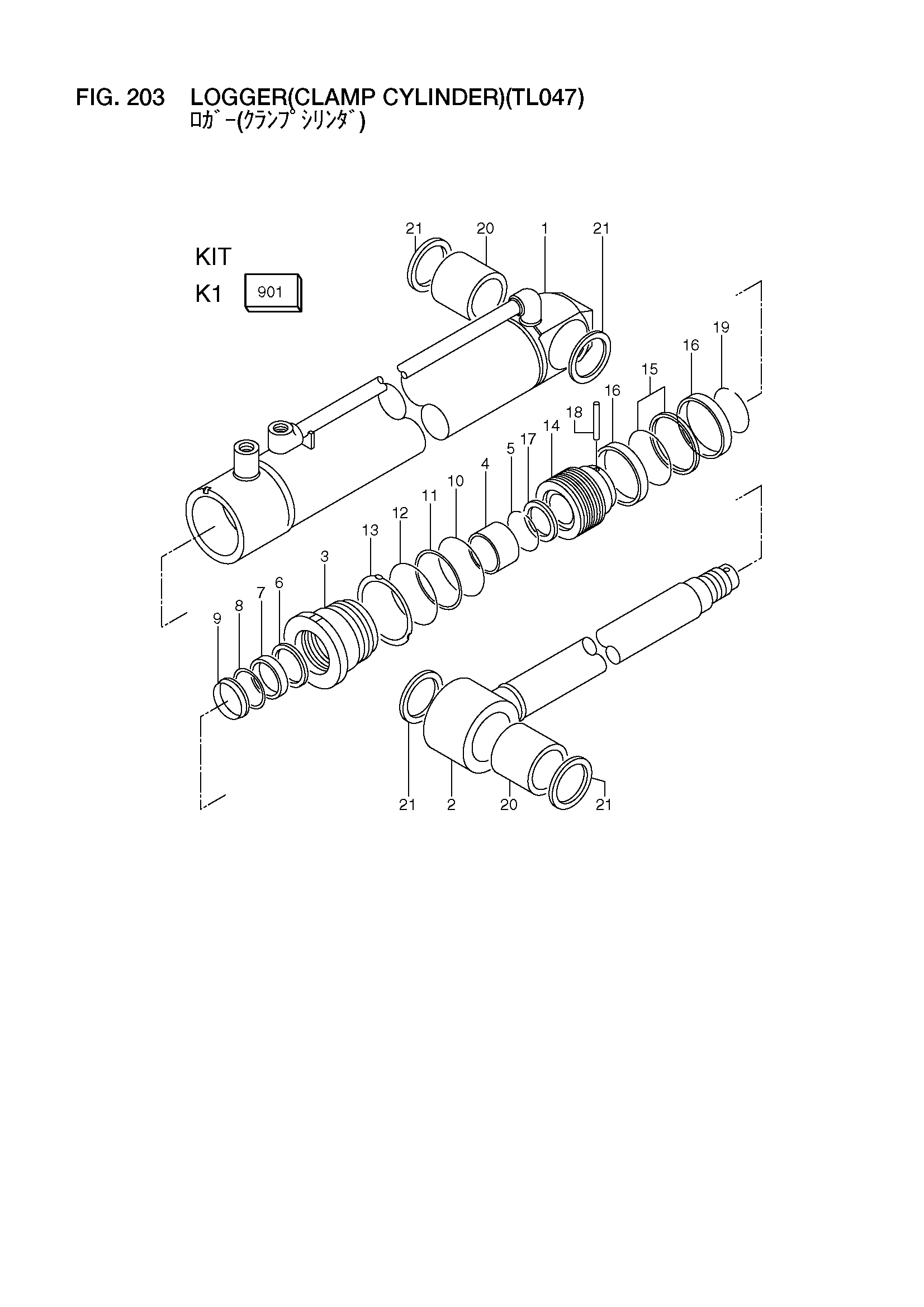

Заводская схема «Логгер(хомут гидроцилиндр)(TL047)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 56380-56271 | Хомут гидроцилиндр в сборе | 2 |
| 901 | 26388-57111 | Комплект, репаир | 2 |
| 1 | B-30277-25701 | Трубка, гидроцилиндр | 2 |
| 2 | B-30277-25702 | Шток, поршень | 2 |
| 3 | 26448-47051 | Головка, гидроцилиндр | 2 |
| 4 | 26448-47061 | Втулка | 2 |
| 5 | 26448-47071 | Кольцо, стопорный | 2 |
| 6 | 26448-47081 | Кольцо, буффер | 2 |
| 7 | 26448-47091 | U кольцо | 2 |
| 8 | 26448-47101 | Кольцо, задний UP | 2 |
| 9 | 26448-47111 | Кольцо, стеклоочиститель | 2 |
| 10 | 03320-01000 | Уплотнительное кольцо | 2 |
| 11 | 03360-01000 | Кольцо, задний UP | 2 |
| 12 | 03350-01000 | Уплотнительное кольцо | 2 |
| 13 | 26448-47121 | Шайба | 2 |
| 14 | B-30221-11066 | Поршень | 2 |
| 15 | 26448-47141 | Кольцо, уплотнение | 2 |
| 16 | 26448-47151 | Кольцо, скольжение | 4 |
| 17 | 26388-57471 | Регулировочная шайба | 0 |
| 18 | 26448-47171 | Палец | 2 |
| 19 | 26448-47181 | Кольцо, стопорный | 2 |
| 20 | 26448-47191 | Втулка | 4 |
| 21 | 26448-47201 | Кольцо, стеклоочиститель | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
