Основной насос(2101-) — HITACHI LX110-7

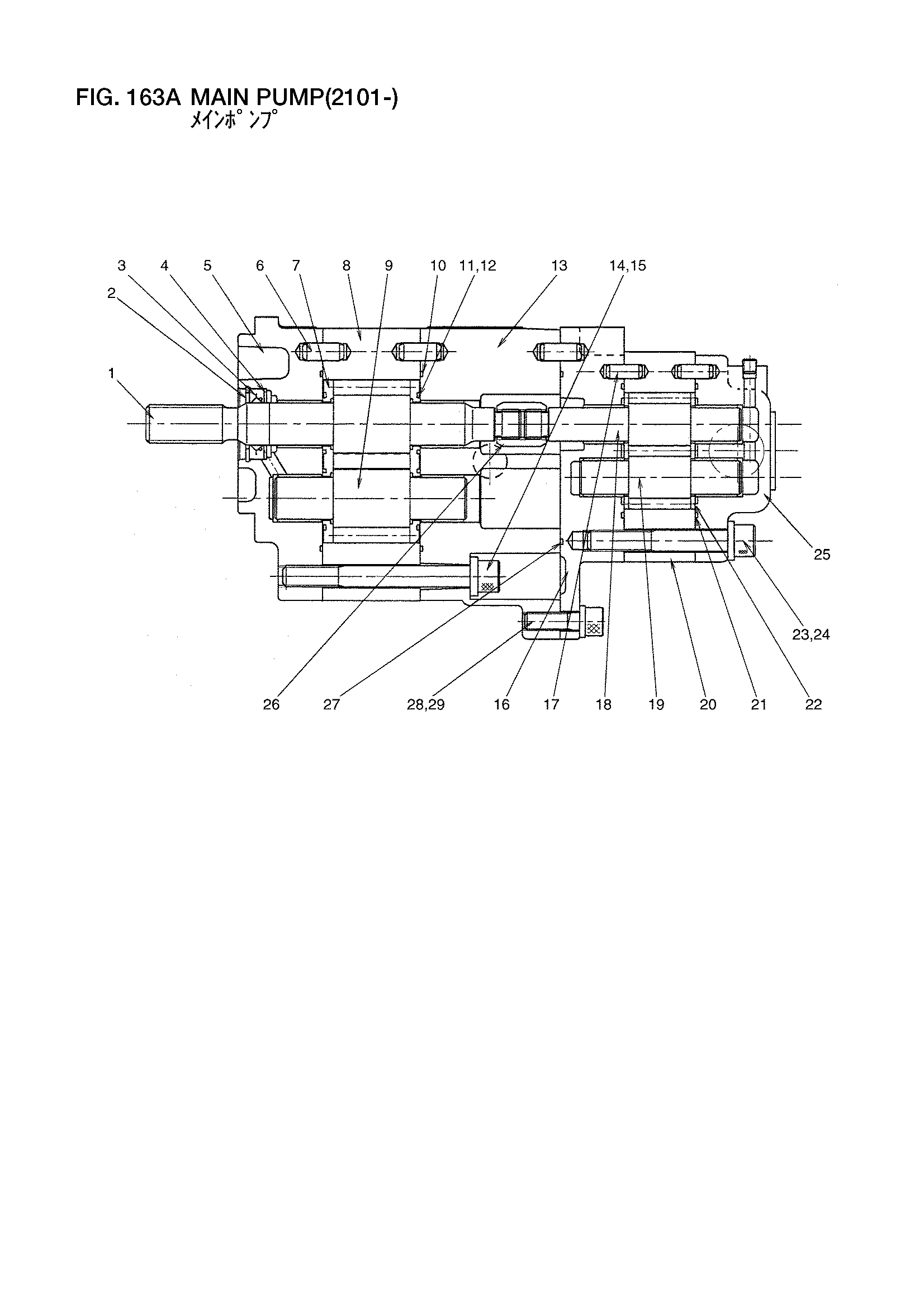

Заводская схема «Основной насос(2101-)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26487-12001 | Основной насос в сборе | 1 |
| - | 26487-12002 | Основной насос в сборе | 1 |
| A2 | 26487-17111 | Насос в сборе, передний | 1 |
| - | AU-705-38-34061 | Насос в сборе, передний | 1 |
| 1 | NO PART NO. | Шестерня, привод | 1 |
| 2 | 26487-17001 | Кольцо, стопорный | 1 |
| 3 | 26487-17011 | Уплотнение, масляный | 1 |
| 4 | 26487-17021 | Пластина | 1 |
| 5 | NO PART NO. | Кронштейн | 1 |
| 6 | NO PART NO. | Палец | 4 |
| 7 | NO PART NO. | Пластина, боковой | 2 |
| 8 | NO PART NO. | Корпус, шестерня | 1 |
| 9 | NO PART NO. | Шестерня, дривен | 1 |
| 10 | 26487-17031 | Уплотнительное кольцо | 2 |
| 11 | 26487-17041 | Уплотнение | 2 |
| 12 | 26487-17051 | Задний UP | 2 |
| 13 | NO PART NO. | Водило | 1 |
| 14 | NO PART NO. | Болт | 4 |
| 15 | NO PART NO. | Шайба | 4 |
| A3 | 26487-17121 | Насос в сборе, задний | 1 |
| 16 | NO PART NO. | Кронштейн | 1 |
| 17 | NO PART NO. | Палец | 4 |
| 18 | NO PART NO. | Шестерня, привод | 1 |
| 19 | NO PART NO. | Шестерня, дривен | 1 |
| 20 | NO PART NO. | Корпус, шестерня | 1 |
| 21 | 26487-17061 | Уплотнение | 2 |
| 22 | NO PART NO. | Пластина, боковой | 2 |
| 23 | NO PART NO. | Болт | 4 |
| 24 | NO PART NO. | Шайба | 4 |
| 25 | NO PART NO. | Крышка | 1 |
| 26 | 26487-17071 | Муфта | 1 |
| 27 | 26487-17081 | Уплотнительное кольцо | 1 |
| 28 | 26487-17091 | Болт | 4 |
| 29 | 26487-17101 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
