Двойной топливный фильтр(FF)(OP) — HITACHI LX110-7

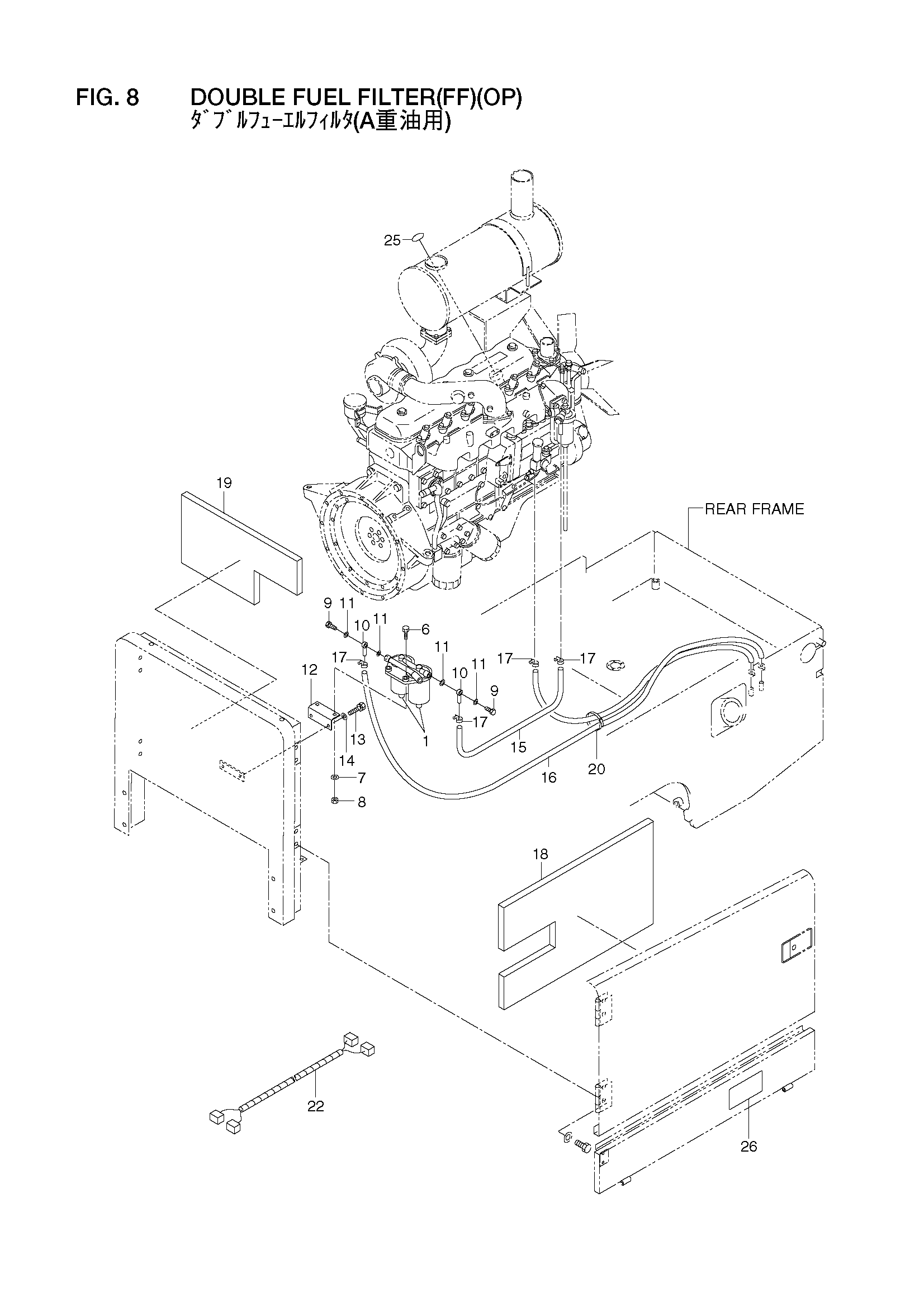

Заводская схема «Двойной топливный фильтр(FF)(OP)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 56190-56711 | Фильтр в сборе | 1 |
| 1 | 20801-02011 | Элемент | 2 |
| 2 | Z-9-09720-542-0 | Манжета | 4 |
| 3 | Z-9-13213-601-0 | Манжета, резиновый | 2 |
| 4 | Z-9-09720-541-0 | Манжета | 2 |
| 5 | Z-9-09920-255-0 | Уплотнительное кольцо | 2 |
| 6 | 01183-10045 | Болт с шайбой | 2 |
| 7 | 02000-00010 | Шайба | 2 |
| 8 | 01401-00010 | Гайка | 2 |
| 9 | 56320-55471 | Болт, проушина | 2 |
| 10 | 56320-55481 | Соединение, проушина | 2 |
| 11 | 56320-55491 | Манжета | 4 |
| 12 | 56480-55981 | Кронштейн | 1 |
| 13 | 01183-10020 | Болт с шайбой | 2 |
| 14 | 02000-00010 | Шайба | 2 |
| 15 | 26602-22171 | Шланг | 1 |
| 16 | 21942-22061 | Шланг | 1 |
| 17 | 04911-00016 | Зажим | 4 |
| 18 | 56480-56001 | Коврик | 1 |
| 19 | 56480-56011 | Коврик | 1 |
| 20 | 04913-10200 | Инсулокк | 0 |
| 21 | 24922-42031 | Зажим | 10 |
| 22 | 56480-56021 | Провод жгут проводов | 1 |
| 23 | 26426-78161 | Соединение | 2 |
| 24 | 04720-04050 | Шланг, винйл | 2 |
| 25 | 56190-56751 | Наклейка | 1 |
| 26 | 56560-56831 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
