Пыль прооф радиатор(DPR)(2103-)(OP) — HITACHI LX110-7

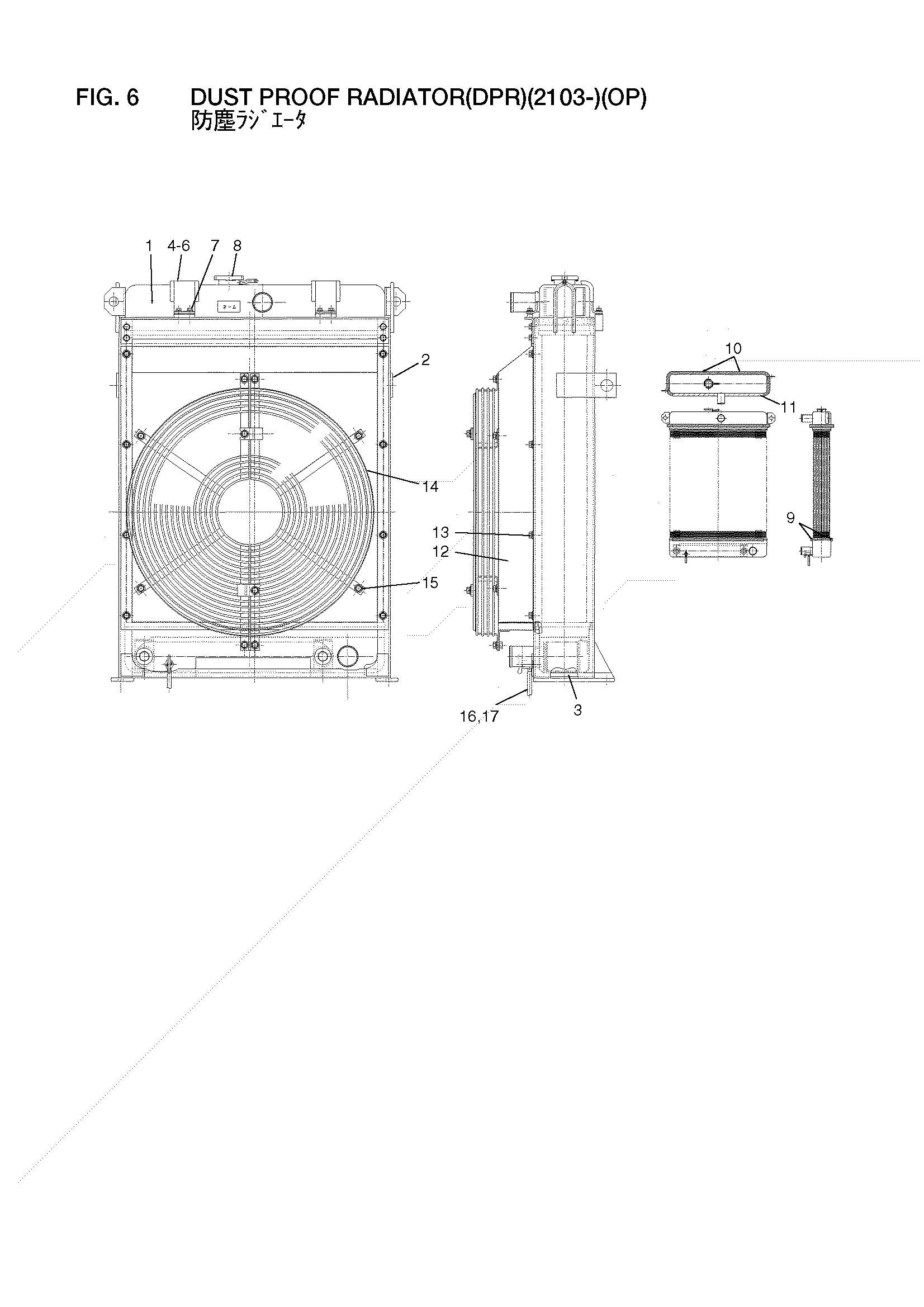

Заводская схема «Пыль прооф радиатор(DPR)(2103-)(OP)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 56480-53411 | Радиатор в сборе | 1 |
| 1 | 26482-17081 | Коре | 1 |
| 2 | 26482-17091 | Рама | 1 |
| 3 | 26482-17101 | Сиденье, резиновый | 1 |
| 4 | 26482-17111 | Хомут | 2 |
| 5 | 26482-17121 | Сиденье, резиновый | 2 |
| 6 | 26482-17131 | Регулировочная шайба | 0 |
| 7 | 01183-08016 | Болт | 8 |
| 8 | 26702-17231 | Колпачок, давление | 1 |
| 9 | 26482-17141 | Манжета | 2 |
| 10 | 26482-17151 | Манжета | 2 |
| 11 | 26482-17161 | Манжета | 1 |
| 12 | 26482-17171 | Кожух | 1 |
| 13 | 01183-10016 | Болт | 8 |
| 14 | 26482-17181 | Сетка, провод | 2 |
| 15 | 01183-10016 | Болт | 10 |
| 16 | 26602-17081 | Кран | 1 |
| 17 | 26702-17201 | Шланг, винйл | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
