Основной насос (-2100) — HITACHI LX110-7

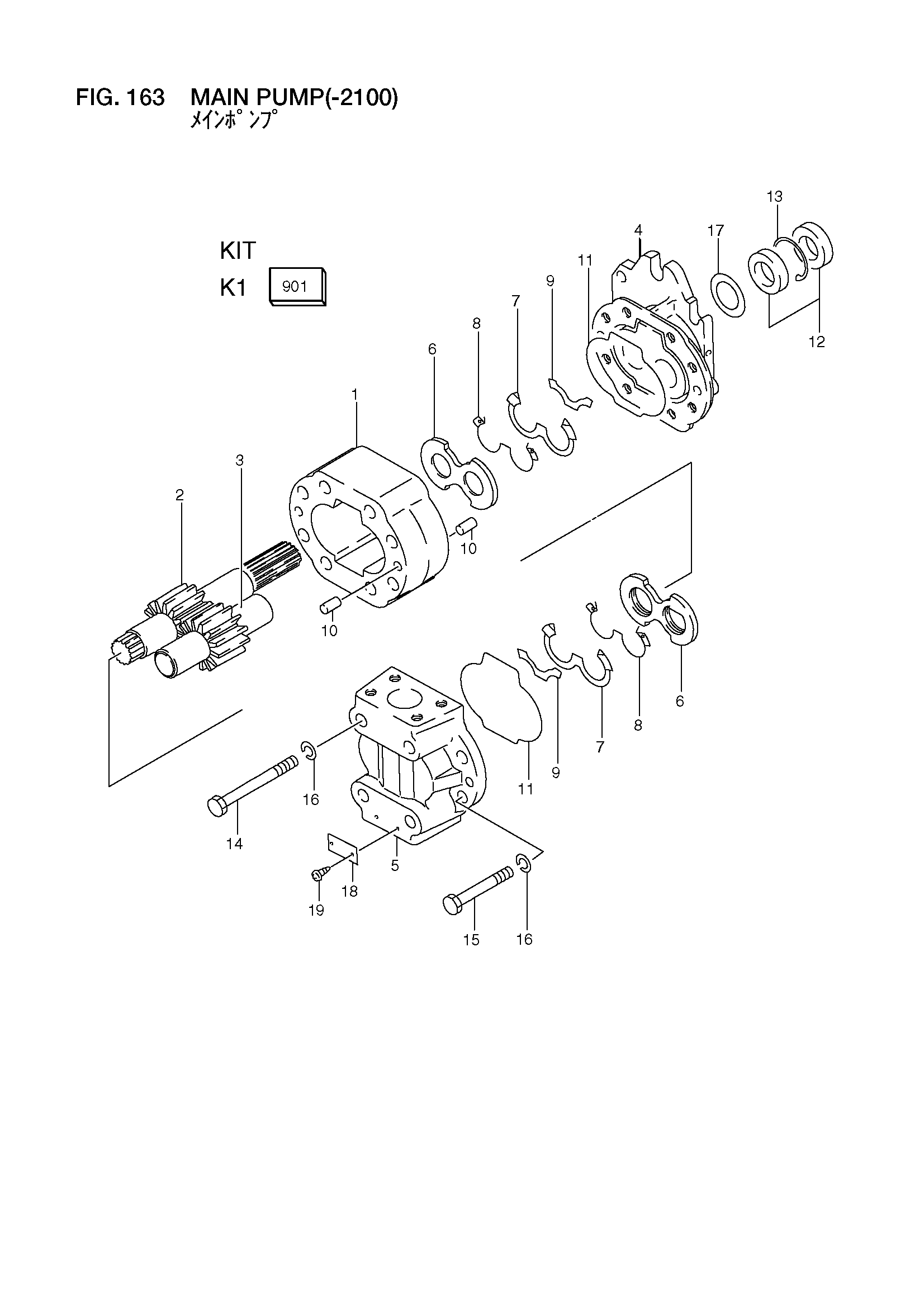

Заводская схема «Основной насос (-2100)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26437-12012 | Насос в сборе | 1 |
| 901 | 26437-17361 | Комплект, репаир | 1 |
| 1 | NO PART NO. | Корпус | 1 |
| 2 | NO PART NO. | Шестерня | 1 |
| 3 | NO PART NO. | Шестерня | 1 |
| 4 | 290A7-17141 | Фланец | 1 |
| 5 | 26437-17041 | Крышка | 1 |
| 6 | 26437-17051 | Пластина, давление | 2 |
| 7 | NO PART NO. | Уплотнение | 2 |
| 8 | NO PART NO. | Кольцо, задний UP | 2 |
| 9 | 26437-17081 | Пластина, исолатион | 2 |
| 10 | 26437-17091 | Палец | 4 |
| 11 | NO PART NO. | Уплотнительное кольцо | 2 |
| 12 | NO PART NO. | Уплотнение, масляный | 2 |
| 13 | NO PART NO. | Кольцо, стопорный | 1 |
| 14 | 26437-17121 | Болт | 4 |
| 15 | 26437-17131 | Болт | 4 |
| 16 | 02010-00014 | Шайба | 8 |
| 17 | 26437-17141 | Шайба | 1 |
| 18 | NO PART NO. | Информационная табличка | 1 |
| 19 | NO PART NO. | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
