ROPS кабина без комплект(роклс1)(2101-)(OP) — HITACHI LX110-7

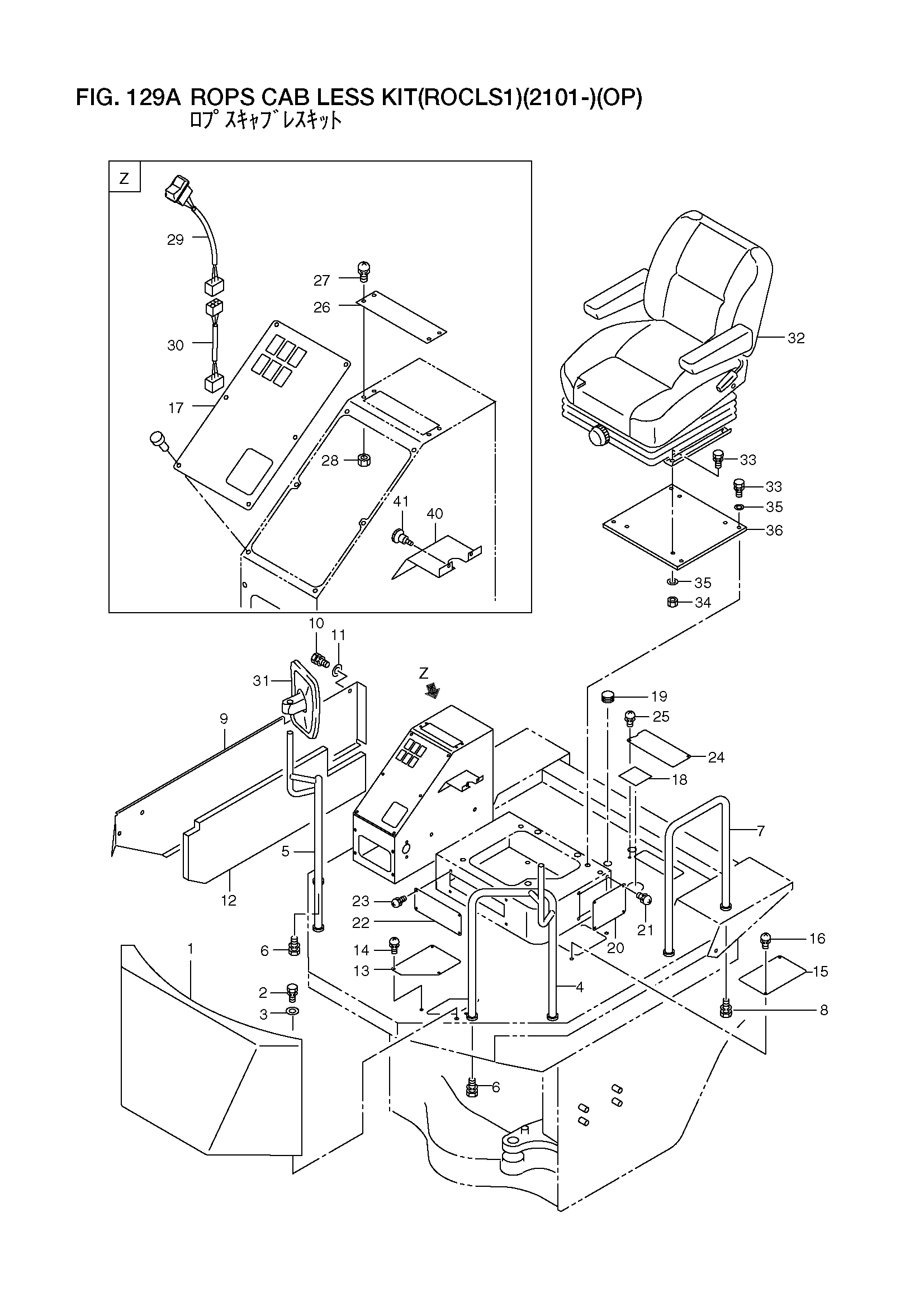

Заводская схема «ROPS кабина без комплект(роклс1)(2101-)(OP)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	26406-52722	Защита, передний	1
2	01183-10020	Болт с шайбой	4
3	02000-00010	Шайба	4
4	26406-52771	Поручень, LH	1
5	26406-52781	Поручень, RH	1
6	01183-12020	Болт с шайбой	4
7	26196-52451	Поручень	2
8	01183-12030	Болт с шайбой	4
9	26486-72181	Крышка, RH	1
10	01183-10020	Болт с шайбой	4
11	02000-00010	Шайба	4
12	26416-42171	Коврик, соунд прооф	1
13	26406-52471	Пластина	1
14	01033-06016	Винт и шайба	3
15	26406-52481	Пластина	1
16	01033-06016	Винт и шайба	2
17	26197-42051	Крышка	1
18	26446-52041	Пластина, уплотнение	4
19	21471-23081	Уплотнительная втулка	2
20	26406-52501	Пластина	1
21	01033-06016	Винт и шайба	4
22	26416-52051	Пластина	1
23	01033-06016	Винт и шайба	4
24	26196-52551	Пластина	1
25	01033-06016	Винт и шайба	2
26	26406-52811	Пластина	1
27	01033-05016	Винт и шайба	4
28	01400-00005	Гайка	4
29	26562-42171	Выключатель, воркинг фонарь	1
30	26192-42212	Провод жгут проводов, воркинг фонарь	1
31	26409-32021	Зеркало, задний	2
32	26416-82011	Сиденье	1
33	01183-10020	Болт с шайбой	8
34	01401-00010	Гайка	4
35	02000-00010	Шайба	8
36	56190-53881	Пластина, сиденье	1
37	01033-06016	Винт и шайба	2
38	01400-00006	Гайка	2
39	02000-20006	Шайба	2
40	26192-42711	Крышка	1
41	26196-52481	Ручка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
