Воздушный впускной и выпускной детали — HITACHI LX110-7

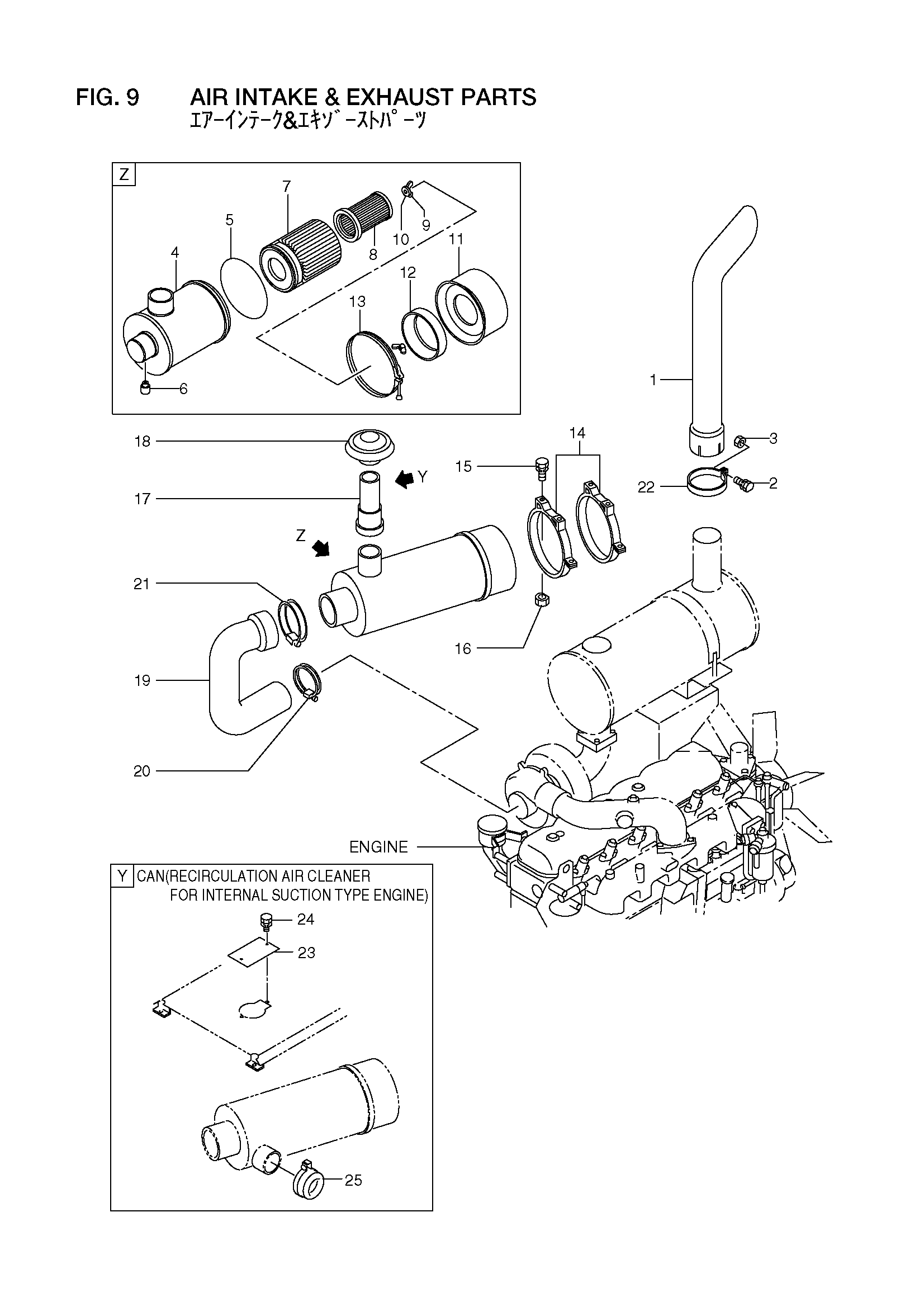

Заводская схема «Воздушный впускной и выпускной детали» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26402-32002 | Трубка, таил | 1 |
| 2 | 01183-10030 | Болт с шайбой | 1 |
| 3 | 01401-00010 | Гайка | 1 |
| A | 26442-32051 | Воздушный фильтр в сборе | 1 |
| 4 | NO PART NO. | Корпус | 1 |
| 5 | Z-9-14219-136-0 | Уплотнительное кольцо | 1 |
| 6 | Z-9-14219-286-0 | Индикатор | 1 |
| 7 | 20801-03101 | Элемент, воздушный | 1 |
| 8 | P-10-8674 | Элемент | 1 |
| 9 | Z-1-14217-003-0 | Гайка | 1 |
| 10 | Z-1-14219-032-0 | Прокладка | 1 |
| 11 | Z-9-14212-121-0 | Поддон | 1 |
| 12 | Z-9-14219-135-0 | Баффле | 1 |
| 13 | Z-9-14217-059-0 | Хомут | 1 |
| 14 | 90420-94500 | Лента | 2 |
| 15 | 01183-10020 | Болт с шайбой | 4 |
| 16 | 01401-00010 | Гайка | 4 |
| 17 | 26432-32021 | Трубка | 1 |
| 18 | 26432-32051 | Колпачок, раин | 1 |
| 19 | 26422-32101 | Шланг | 1 |
| - | 26482-32001 | Шланг | 1 |
| 20 | 04911-00095 | Зажим | 1 |
| 21 | 04911-00120 | Зажим | 1 |
| 22 | 26402-32111 | Хомут | 1 |
| 23 | 56401-63611 | Крышка | 1 |
| 24 | 01185-10020 | Болт с шайбой | 2 |
| 25 | 56430-63141 | Колпачок, экран | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
