Кондиционер трубопроводы (2/2) — HITACHI LX110-7

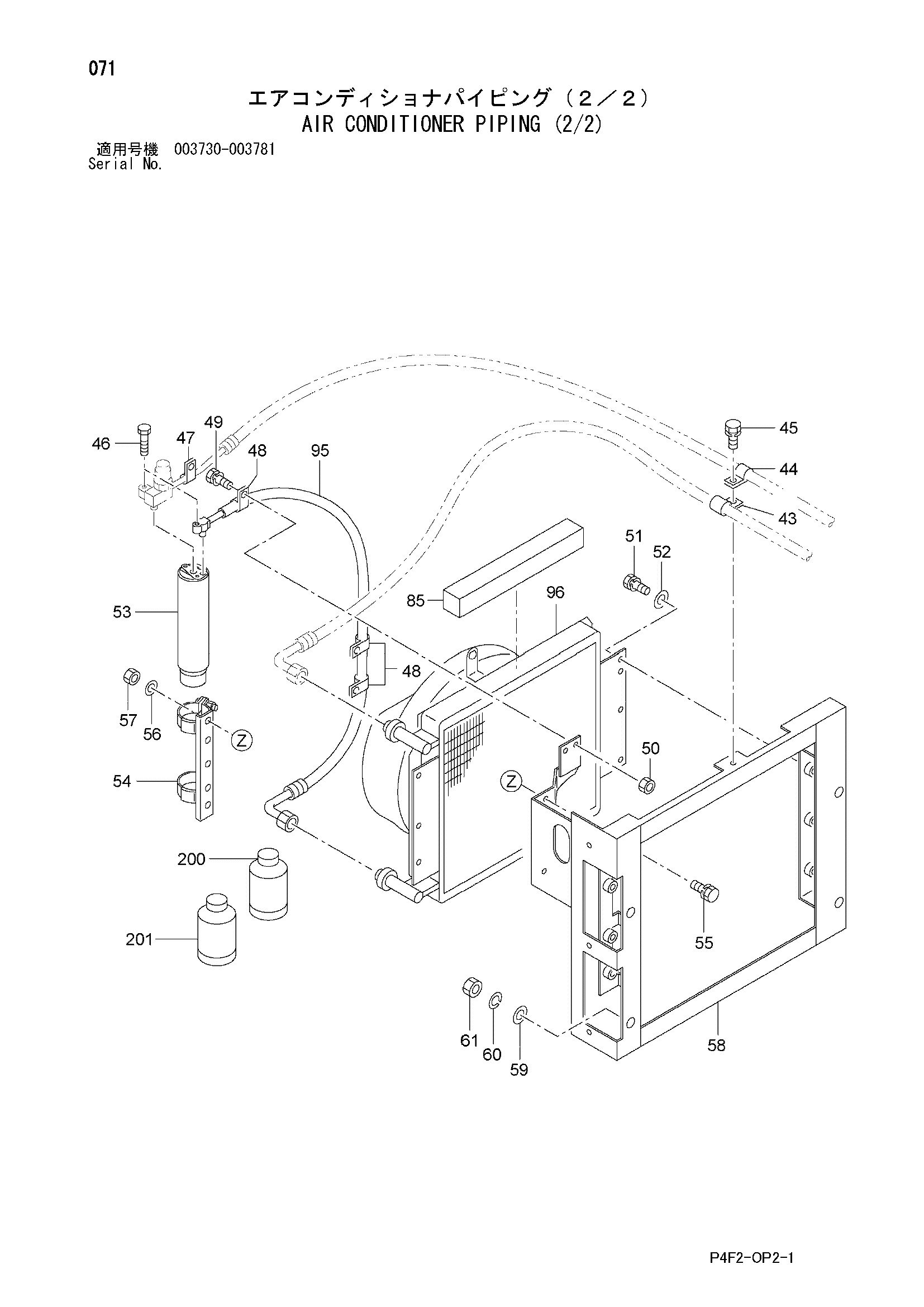

Заводская схема «Кондиционер трубопроводы (2/2)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 43 | 26602-42081 | Зажим | 1 |
| 44 | 26602-42101 | Зажим | 1 |
| 45 | 01183-10020 | Болт и шайба | 1 |
| 46 | 01100-06025 | Болт | 2 |
| 47 | 26602-42031 | Зажим | 1 |
| 48 | 26602-42081 | Зажим | 3 |
| 49 | 01183-10020 | Болт и шайба | 2 |
| 50 | 01401-00010 | Гайка | 2 |
| 51 | 01183-10025 | Болт и шайба | 6 |
| 52 | 02000-00010 | Шайба | 6 |
| 53 | 26816-70411 | Бак рекиевер | 1 |
| 54 | 26816-72941 | Кронштейн | 1 |
| 55 | 01183-08020 | Болт и шайба | 2 |
| 56 | 02000-00008 | Шайба | 2 |
| 57 | 01400-00008 | Гайка | 2 |
| 58 | 26416-72251 | Кронштейн в сборе | 1 |
| 59 | 02000-00014 | Шайба | 4 |
| 60 | 02010-00012 | Шайба | 4 |
| 61 | 01401-00012 | Гайка | 4 |
| 85 | 26196-73991 | Спнге | 1 |
| 95 | 26416-72201 | Шланг | 1 |
| 96 | 26416-72141 | Конденсатор | 1 |
| 200 | 26816-72931 | Барабан (200g) | 2 |
| 201 | 26816-73391 | Барабан (300g) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
