Коккпит крепление — HITACHI LX110-7

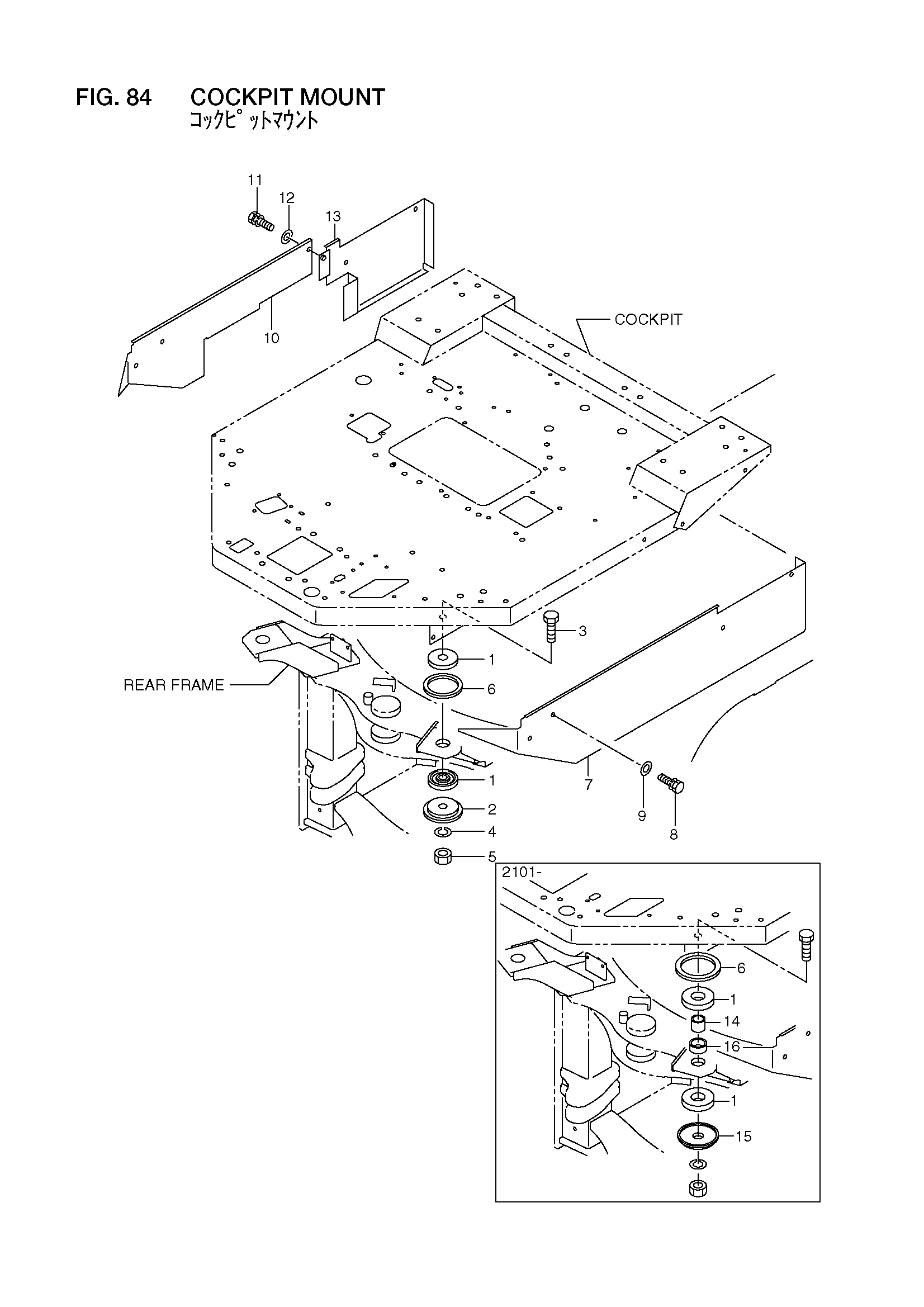

Заводская схема «Коккпит крепление» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26406-52541 | Резиновая прокладка | 8 |
| - | 26486-52151 | Резиновая прокладка | 8 |
| 2 | 56420-51491 | Пластина | 4 |
| 3 | 56420-51421 | Болт | 4 |
| 4 | 02011-00024 | Шайба | 4 |
| 5 | 56420-51431 | Гайка | 4 |
| 6 | 56420-51481 | Проставка | 4 |
| - | 26486-52171 | Проставка | 4 |
| 7 | 26486-52111 | Крышка, LH | 1 |
| 8 | 01183-10020 | Болт с шайбой | 4 |
| 9 | 02000-00010 | Шайба | 4 |
| 10 | 26486-52131 | Крышка, RH | 1 |
| 11 | 01183-10020 | Болт с шайбой | 5 |
| 12 | 02000-00010 | Шайба | 5 |
| 13 | 26416-72281 | Крышка | 1 |
| 14 | 26196-52731 | Втулка | 4 |
| 15 | 26486-52181 | Кронштейн | 4 |
| 16 | 26196-52721 | Резиновая прокладка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
