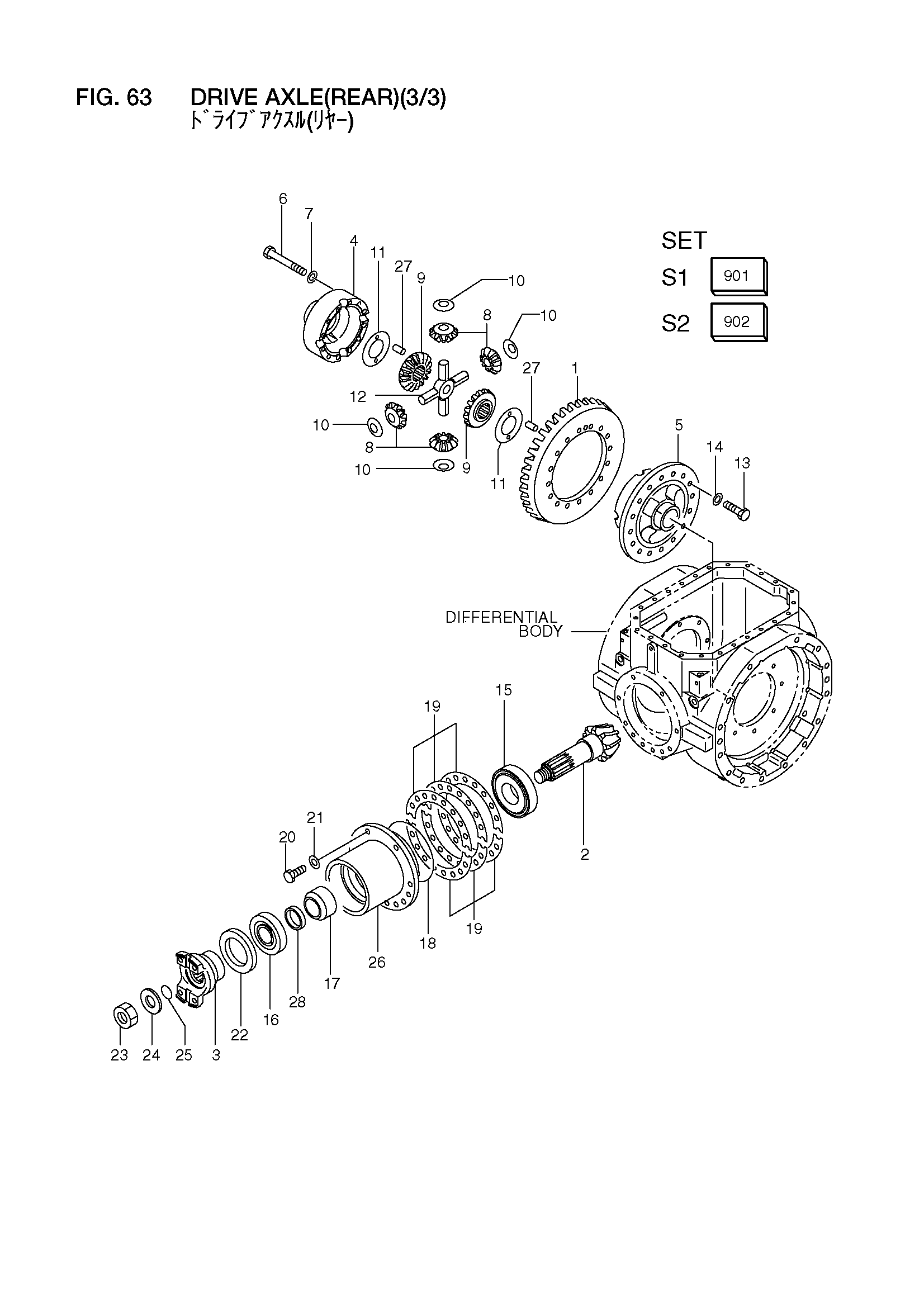

Привод мост(задний)(3/3) — HITACHI LX110-7

Заводская схема «Привод мост(задний)(3/3)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
A1	16423-00013	Мост в сборе, задний	1
-	16483-00011	Мост в сборе, задний	1
-	16483-00012	Мост в сборе, задний	1
901	16423-57001	Комплект, шестерня	1
-	16423-57021	Комплект, шестерня	1
-	16423-57022	Комплект, шестерня	1
902	16423-57011	Комплект, корпус, крестовина	1
-	16423-57012	Комплект, корпус, крестовина	1
1	NO PART NO.	Шестерня, кольцо	1
2	NO PART NO.	Шестерня, ведущая шестерня	1
3	16423-52082	Фланец	1
4	NO PART NO.	Корпус, (B)	1
5	NO PART NO.	Корпус, (A)	1
6	01106-12100	Болт	12
7	16113-02581	Шайба	12
8	16523-52041	Шестерня, ведущая шестерня	4
9	16523-52051	Шестерня, боковой	2
10	16753-52101	Шайба, упорный	4
11	10060-12121	Шайба, упорный	2
12	16423-52031	Спидер	1
13	01106-14040	Болт	16
14	16263-52101	Шайба	16
15	101K3-52091	Подшипник	1
16	16423-52381	Подшипник	1
17	16423-52361	Проставка	1
18	03310-01650	Уплотнительное кольцо	1
19	16423-52141	Регулировочная шайба	0
-	16423-52151	Регулировочная шайба	0
-	16423-52161	Регулировочная шайба	0
20	01106-12035	Болт	10
21	26063-02111	Шайба	10
22	16423-52093	Уплотнение, масляный	1
23	16323-52651	Гайка	1
24	16753-52091	Шайба	1
-	16563-52021	Шайба	1
25	03330-00290	Уплотнительное кольцо	1
26	16423-52351	Каге, подшипник	1
27	10060-12041	Палец, довел	4
28	16423-52371	Проставка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
