Привод мост(передний)(2/3) — HITACHI LX110-7

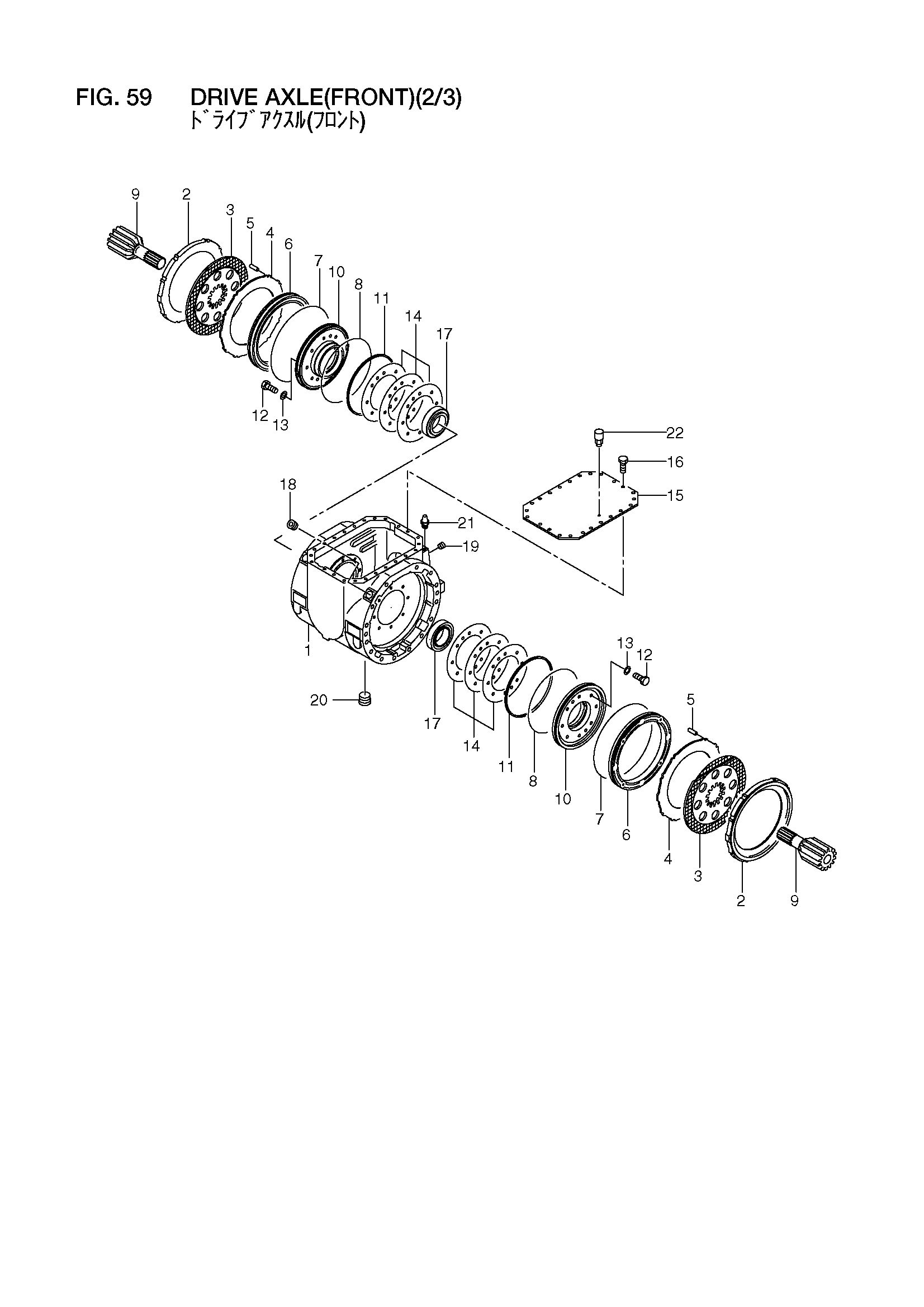

Заводская схема «Привод мост(передний)(2/3)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 16423-00001 | Мост в сборе, передний | 1 |
| - | 16483-00001 | Мост в сборе, передний | 1 |
| 1 | 16423-02002 | Корпус, дифф | 1 |
| 2 | 16423-02101 | Пластина | 2 |
| 3 | 16423-02111 | Дисковый, тормоз | 2 |
| 4 | 16423-02121 | Кольцо, тормоз | 2 |
| 5 | 16603-03401 | Палец | 16 |
| 6 | 16423-02131 | Поршень | 2 |
| 7 | 16423-02142 | D кольцо | 2 |
| 8 | 16423-02152 | D кольцо | 2 |
| 9 | 16423-02161 | Вал | 2 |
| 10 | 16423-02171 | Фиксатор, подшипник | 2 |
| 11 | 16423-02181 | Уплотнение | 2 |
| 12 | 01106-12030 | Болт | 16 |
| 13 | 26063-02111 | Шайба | 16 |
| 14 | 16423-02221 | Регулировочная шайба | 0 |
| - | 16423-02231 | Регулировочная шайба | 0 |
| - | 16423-02241 | Регулировочная шайба | 0 |
| 15 | 16423-02351 | Крышка | 1 |
| 16 | 01183-10025 | Болт с шайбой | 24 |
| 17 | 16523-52091 | Подшипник | 2 |
| 18 | 14813-82451 | Пробка | 2 |
| 19 | 14813-82411 | Пробка | 2 |
| 20 | 14813-82491 | Пробка | 1 |
| 21 | 26315-43371 | Блеедер | 2 |
| 22 | 16603-02631 | Сапун | 1 |
| - | 15573-42151 | Сапун | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
