Ковш — HITACHI LX110-7

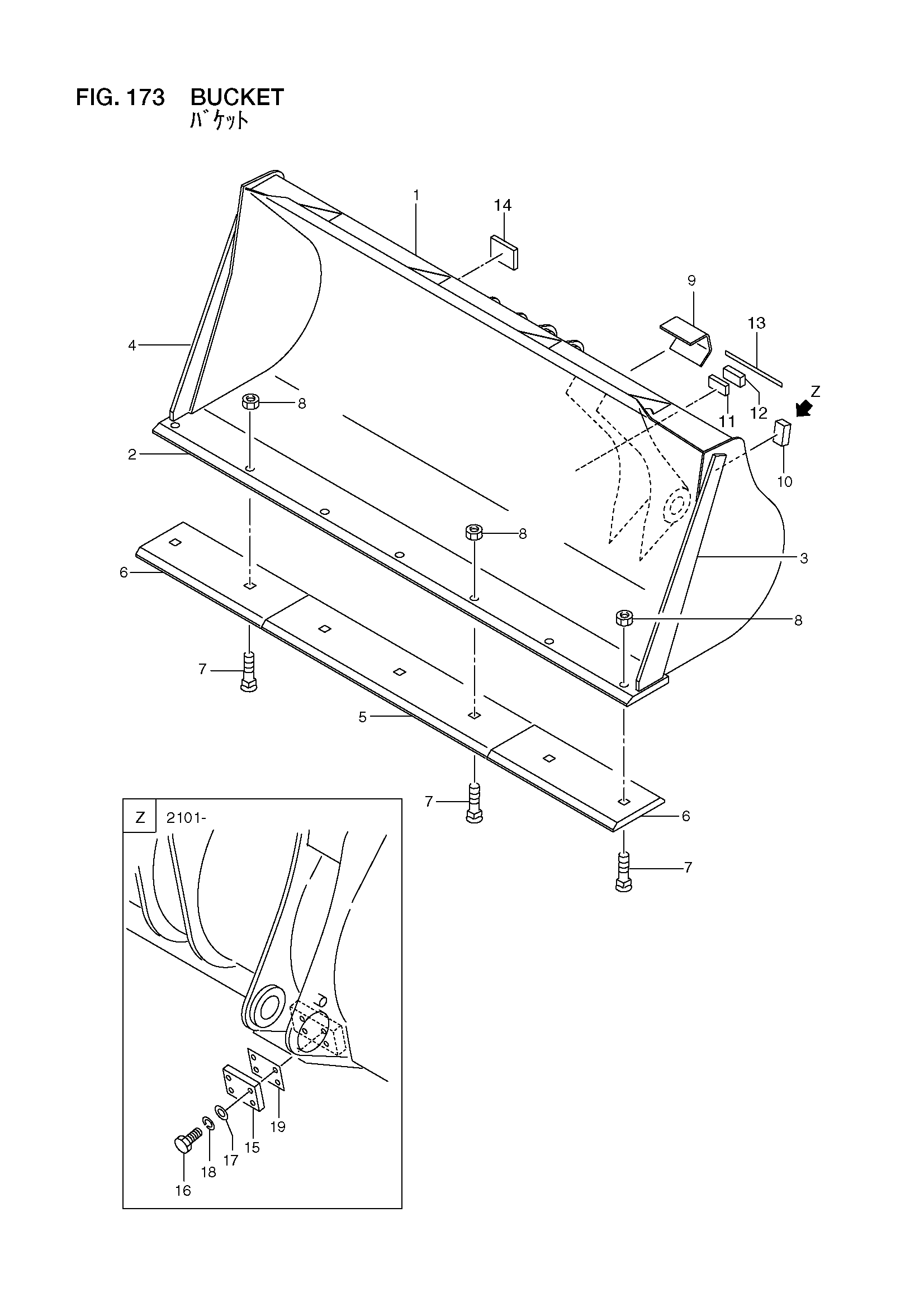

Заводская схема «Ковш» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26488-80011 | Ковш | 1 |
| - | 26488-80012 | Ковш | 1 |
| 2 | 26418-82141 | Кромка, режущий | 1 |
| 3 | 26488-82021 | Кромка, боковой | 1 |
| 4 | 26488-82081 | Кромка, боковой | 1 |
| 5 | 26418-82061 | Кромка, центральный | 1 |
| 6 | 26418-82071 | Кромка, корнер | 2 |
| 7 | 56430-51061 | Болт | 7 |
| 8 | 56600-54751 | Гайка | 7 |
| 9 | 26488-82071 | Ограничитель | 2 |
| 10 | 26438-72232 | Ограничитель | 2 |
| 11 | 26408-72181 | Пластина | 2 |
| 12 | 26438-72232 | Ограничитель | 2 |
| 13 | 26608-72701 | Пластина | 0 |
| 14 | 26428-72071 | Ограничитель | 2 |
| 15 | 26488-82091 | Ограничитель | 2 |
| 16 | 01116-12045 | Болт | 8 |
| 17 | 02002-00012 | Шайба | 8 |
| 18 | 02011-00012 | Шайба | 8 |
| 19 | 26198-82131 | Регулировочная шайба | 0 |
| - | 26198-82141 | Регулировочная шайба | 0 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
