Привод блок(1/3) — HITACHI LX110-7

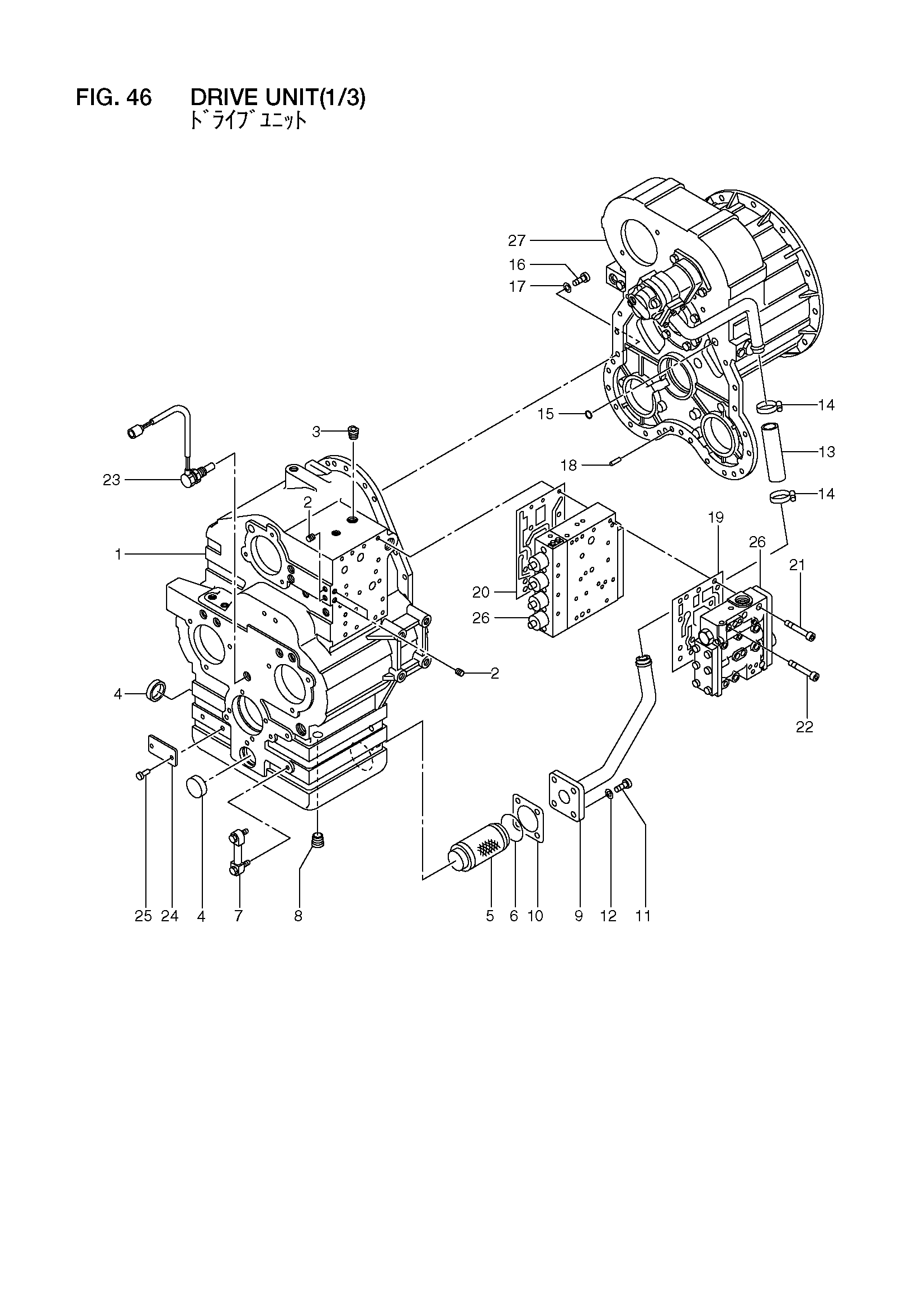

Заводская схема «Привод блок(1/3)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 16422-50006 | Привод блок в сборе | 1 |
| - | 16492-50001 | Привод блок в сборе | 1 |
| - | 16492-50002 | Привод блок в сборе | 1 |
| 1 | 16422-52001 | Корпус, трансмиссия | 1 |
| 2 | 14813-82341 | Пробка | 12 |
| 3 | 14813-82371 | Пробка | 3 |
| 4 | 16432-53571 | Пробка | 3 |
| 5 | 16422-52641 | Сетчатый фильтр | 1 |
| 6 | 03310-00750 | Уплотнительное кольцо | 1 |
| 7 | 26607-52261 | Указатель, масляный | 1 |
| 8 | 14813-82461 | Пробка | 1 |
| 9 | 16422-53101 | Трубка, всасывание | 1 |
| 10 | 16422-53131 | Прокладка | 1 |
| 11 | 01110-12035 | Болт | 4 |
| 12 | 02010-00012 | Шайба | 4 |
| 13 | 04710-14025 | Шланг | 1 |
| 14 | 24067-62311 | Зажим | 2 |
| 15 | 03300-00250 | Уплотнительное кольцо | 1 |
| 16 | 01110-10030 | Болт | 26 |
| 17 | 02010-00010 | Шайба | 26 |
| 18 | 02212-10032 | Палец | 2 |
| 19 | 16402-53451 | Прокладка | 1 |
| 20 | 16402-53461 | Прокладка | 1 |
| 21 | 01171-10130 | Винт | 10 |
| 22 | 01171-10070 | Болт | 4 |
| 23 | 16402-54331 | Датчик | 1 |
| 24 | 09300-00902 | Информационная табличка | 1 |
| 25 | 14092-52141 | Винт | 2 |
| 26 | 16422-50261 | T/M гидрораспределитель | 1 |
| 27 | NO PART NO. | Крутящий момент преобразователь | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
