Рулевое управление колесо блок — HITACHI LX110-7

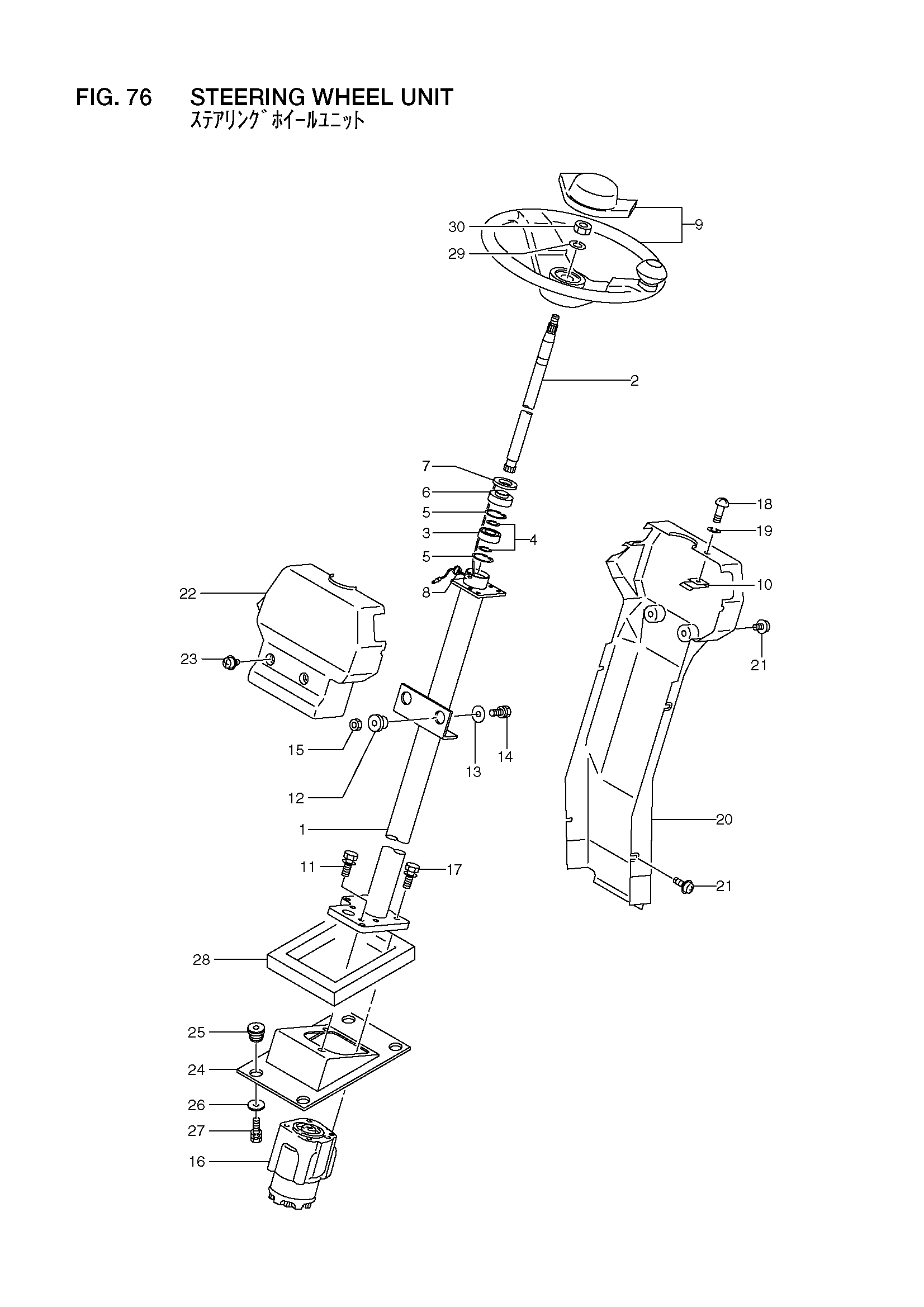

Заводская схема «Рулевое управление колесо блок» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26484-10202 | Рулевое управление рукоятка в сборе | 1 |
| 1 | 26484-12021 | Колумн | 1 |
| 2 | 26484-12001 | Вал | 1 |
| 3 | 26314-12161 | Подшипник | 1 |
| 4 | 02100-00020 | Кольцо, стопорный | 2 |
| 5 | 02110-00037 | Кольцо, стопорный | 2 |
| 6 | 26264-12081 | Втулка | 1 |
| - | 26264-12082 | Втулка | 1 |
| 7 | 26094-10401 | Шайба | 1 |
| 8 | 16214-12100 | Уплотнительная втулка | 1 |
| 9 | 26554-12001 | Рукоятка колесо | 1 |
| 10 | 26506-92281 | Гайка | 1 |
| 11 | 01183-10030 | Болт с шайбой | 2 |
| 12 | 26407-32001 | Крепление, резиновый | 2 |
| 13 | 26606-52721 | Шайба | 2 |
| 14 | 01183-10040 | Болт с шайбой | 2 |
| 15 | 01401-00010 | Гайка | 2 |
| 16 | 26404-12101 | Рулевое управление клапан | 1 |
| - | 26194-12201 | Орбитрол | 1 |
| 17 | 01183-10025 | Болт с шайбой | 4 |
| 18 | 01044-05012 | Винт | 1 |
| 19 | 02000-00005 | Шайба | 1 |
| - | 02000-20005 | Шайба | 1 |
| 20 | 26484-12011 | Крышка | 1 |
| 21 | 01033-06016 | Винт и шайба | 6 |
| 22 | 26554-12021 | Крышка | 1 |
| 23 | 01033-06016 | Винт и шайба | 2 |
| 24 | 26404-12062 | Кронштейн | 1 |
| 25 | 26407-32001 | Крепление, резиновый | 4 |
| 26 | 26606-52721 | Шайба | 4 |
| 27 | 01183-10040 | Болт | 4 |
| 28 | 26404-12071 | Коврик | 1 |
| 29 | 02010-00014 | Шайба | 1 |
| 30 | 01401-00014 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
