Радиатор(2101-) — HITACHI LX110-7

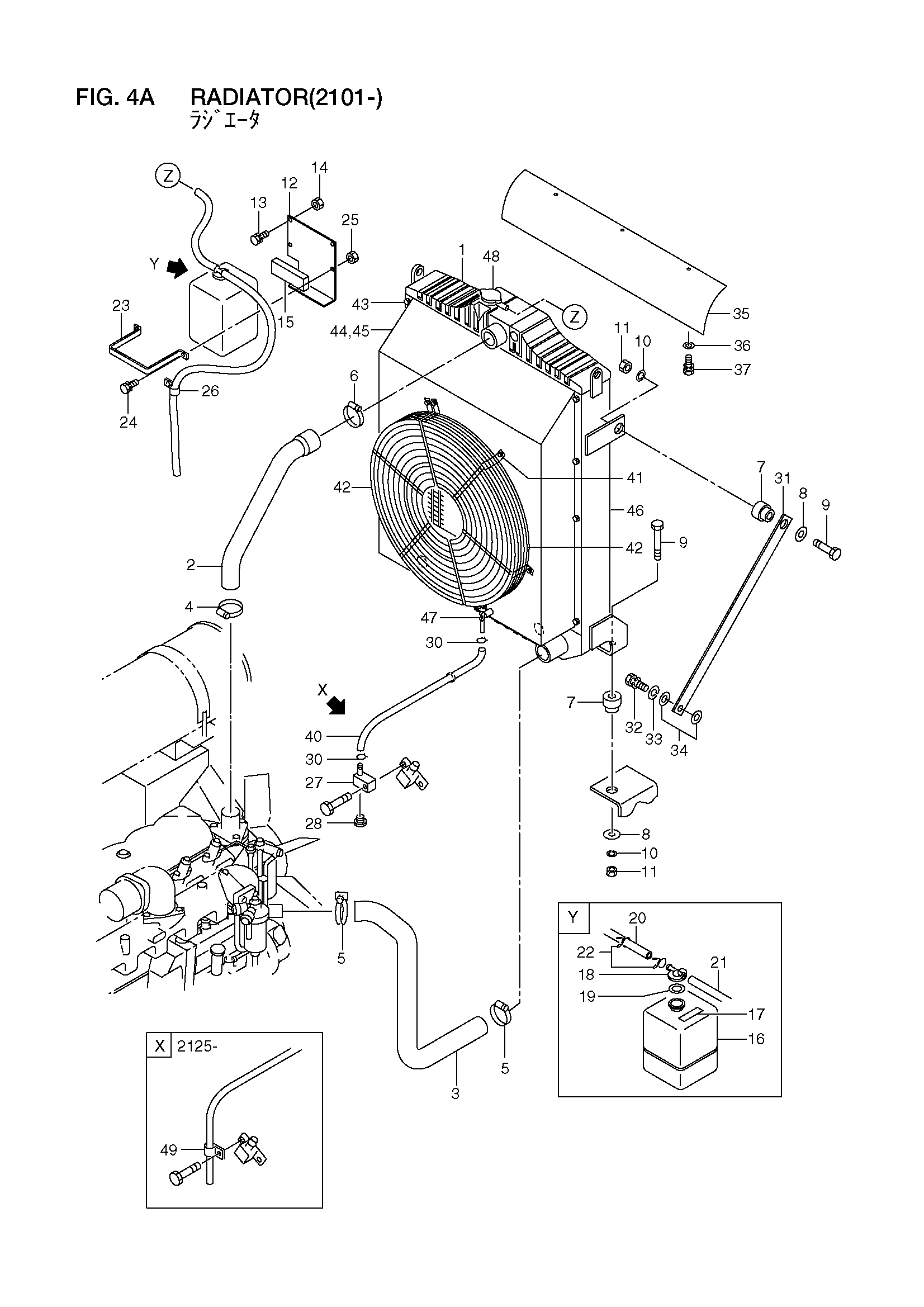

Заводская схема «Радиатор(2101-)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	26482-12141	Радиатор	1
2	26482-12111	Шланг	1
3	26482-12122	Шланг	1
4	04911-00063	Зажим	1
5	04911-00070	Зажим	2
6	04911-00080	Зажим	1
7	26606-42251	Резиновая прокладка	4
8	26312-12021	Шайба	4
9	01110-12060	Болт	4
10	02010-00012	Шайба	4
11	01401-00012	Гайка	4
12	26192-12021	Кронштейн	1
13	01183-10020	Болт с шайбой	2
14	01401-00010	Гайка	2
15	26322-12061	Коврик	1
A1	26382-12073	Бак в сборе	1
16	26382-17041	Бак	1
17	26602-17161	Пластина, предупреждение	1
A2	26402-17021	Кондуктион в сборе	1
18	26402-17031	Колпачок	1
19	26602-17181	Манжета	1
20	26402-17041	Шланг	1
21	26382-17081	Шланг	1
22	26382-17091	Хомут	2
23	26382-12061	Лента	1
24	01183-10020	Болт с шайбой	2
25	01401-00010	Гайка	2
26	26602-42071	Зажим	2
27	26432-12041	Адаптер	1
28	24047-92111	Пробка	1
29	02000-00010	Шайба	2
30	24067-62251	Зажим	2
31	26482-12101	Пластина	2
32	01116-16040	Болт	2
33	02010-00016	Шайба	2
34	190A3-02051	Шайба	4
35	26482-12131	Крышка	1
36	02000-00010	Шайба	3
37	01183-10030	Болт с шайбой	3
38	26482-12151	Крышка	1
39	01183-10020	Болт с шайбой	2
40	26482-17041	Шланг	1
41	26192-17231	Болт	8
42	26192-17221	Сетка, провод	2
43	26482-17071	Болт	8
44	26482-17061	Кожух	1
45	26482-17051	Манжета	2
46	26482-17021	Коре, радиатор	1
47	26482-17031	Кран	1
48	26192-17151	Колпачок	1
49	26602-42051	Зажим	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
