Рулевое управление клапан(-2100) — HITACHI LX110-7

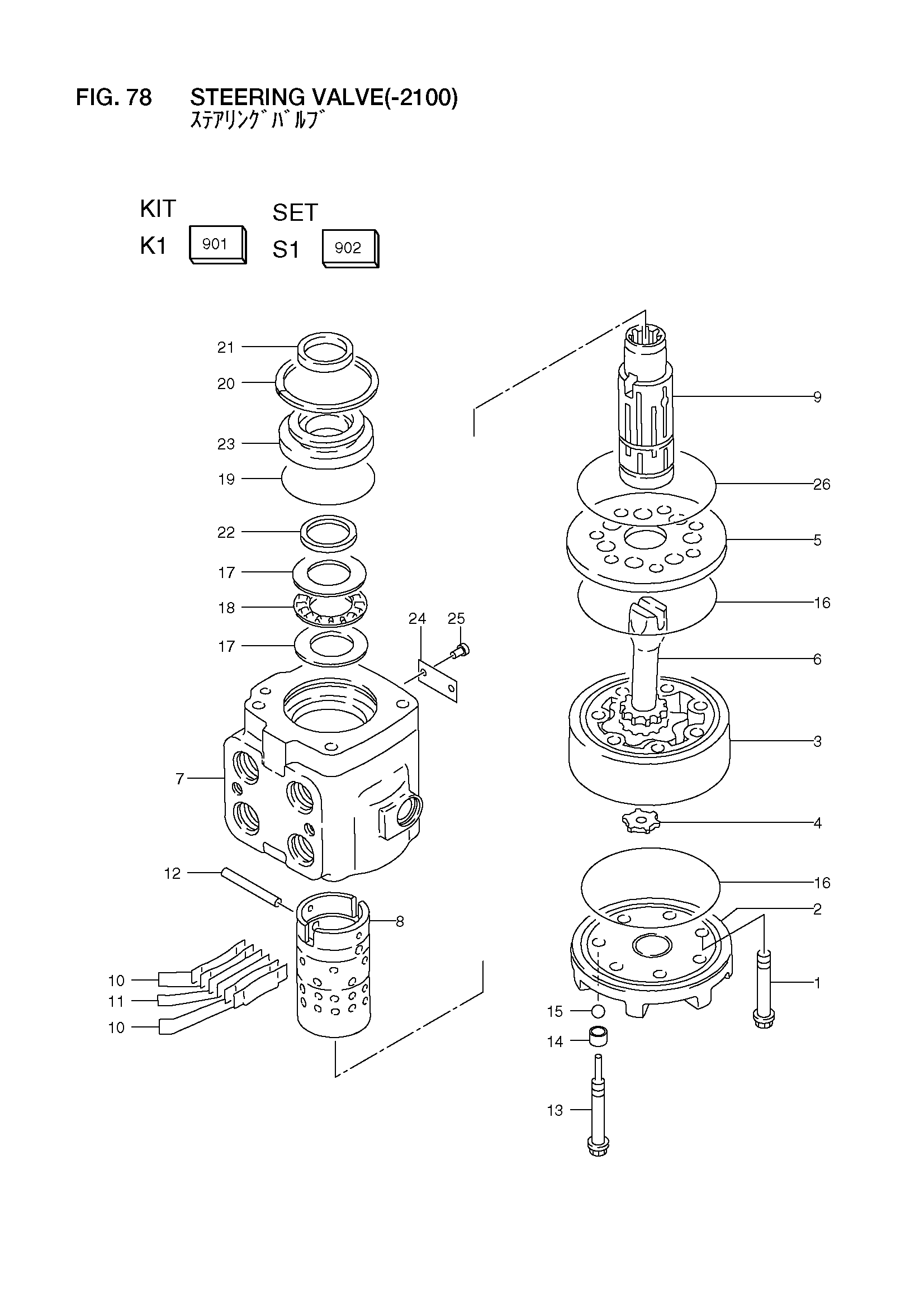

Заводская схема «Рулевое управление клапан(-2100)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26404-12101 | Рулевое управление клапан в сборе | 1 |
| 901 | 26404-17031 | Комплект, уплотнение | 1 |
| 902 | 26094-17021 | Комплект, подшипник | 1 |
| 1 | 29842-57051 | Винт | 6 |
| 2 | 26384-17021 | Колпачок, концевой | 1 |
| 3 | 29842-57031 | Ротор | 1 |
| 4 | 29842-57041 | Проставка | 1 |
| 5 | 26094-17101 | Пластина | 1 |
| 6 | 26094-17111 | Вал, привод | 1 |
| A2 | 26404-17001 | Управление детали в сборе | 1 |
| 7 | NO PART NO. | Корпус | 1 |
| 8 | NO PART NO. | Втулка | 1 |
| 9 | NO PART NO. | Золотник | 1 |
| 10 | 26094-17081 | Пружина | 4 |
| 11 | 26314-17021 | Пружина | 2 |
| 12 | 26094-17091 | Палец | 1 |
| 13 | NO PART NO. | Винт | 1 |
| 14 | 26404-17051 | Адаптер | 1 |
| 15 | 26404-17061 | Шарик | 1 |
| 16 | NO PART NO. | Уплотнительное кольцо | 2 |
| 17 | NO PART NO. | Подшипник | 2 |
| 18 | NO PART NO. | Неедле | 1 |
| 19 | NO PART NO. | Уплотнительное кольцо | 1 |
| 20 | 26094-17001 | Кольцо | 1 |
| 21 | NO PART NO. | Уплотнение, пыль | 1 |
| 22 | NO PART NO. | Уплотнение, масляный | 1 |
| 23 | 26314-17001 | Втулка | 1 |
| 24 | NO PART NO. | Информационная табличка | 1 |
| 25 | NO PART NO. | Заклёпка | 2 |
| 26 | NO PART NO. | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
