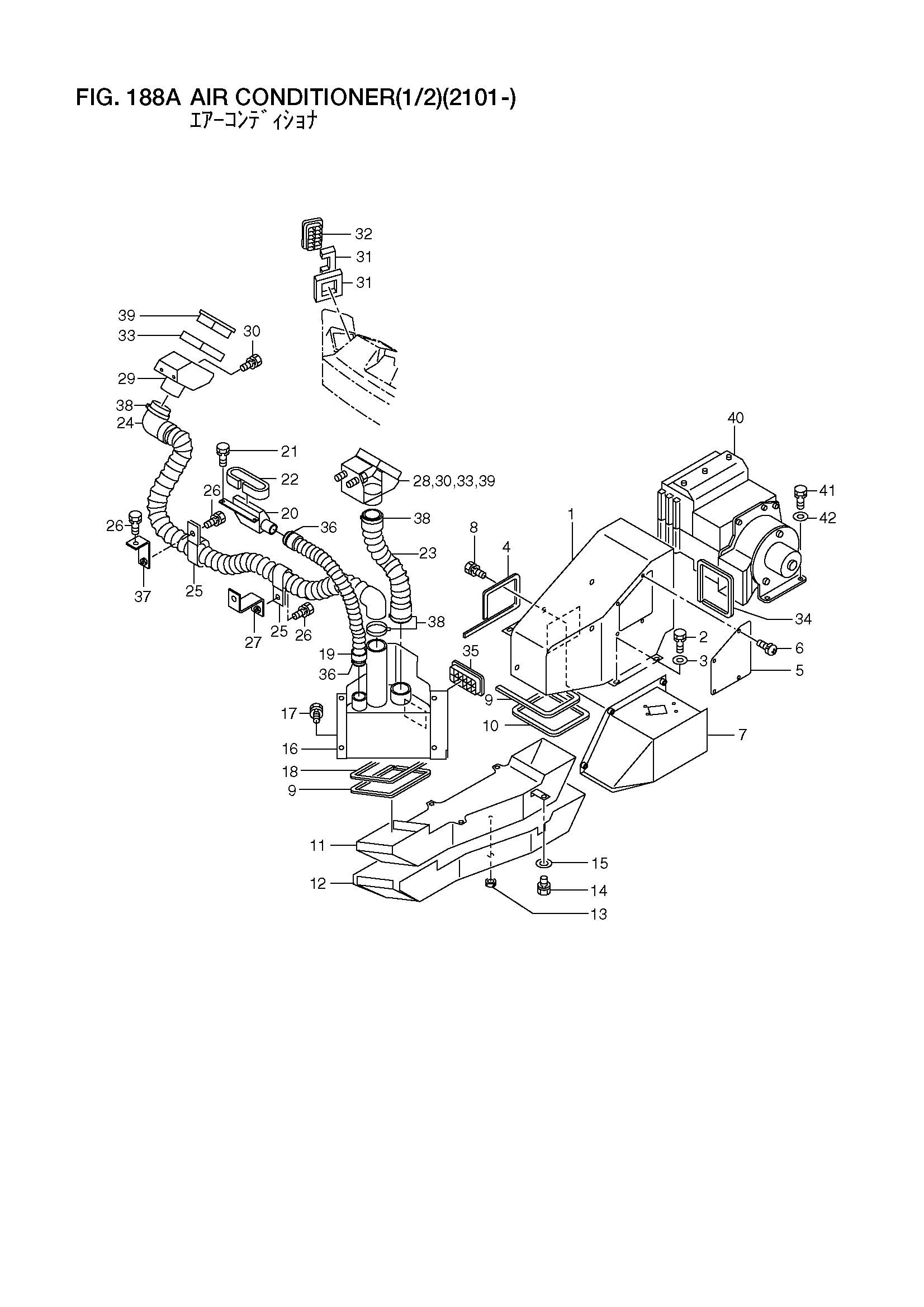

Кондиционер(1/2)(2101-) — HITACHI LX110-7

Заводская схема «Кондиционер(1/2)(2101-)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	26426-73801	Крышка, воздуховод	1
2	01183-10020	Болт с шайбой	4
3	02000-00010	Шайба	4
4	26426-73841	Спонге	1
5	26426-73551	Пластина	1
6	01033-06016	Винт и шайба	4
7	26416-72311	Воздуховод	1
8	01183-08016	Болт с шайбой	4
9	26426-73641	Спонге	2
10	26426-73651	Спонге	1
11	26426-73792	Воздуховод	1
12	26426-73831	Коврик	1
13	56600-58441	Уплотнительная втулка	1
14	01183-10020	Болт с шайбой	4
15	02000-00010	Шайба	4
16	26196-73552	Воздуховод	1
17	01183-08016	Болт с шайбой	4
18	26426-73641	Спонге	1
19	26196-73481	Шланг, дефростер	1
20	26196-73531	Дефростер	1
21	01183-08020	Болт с шайбой	2
22	26426-73671	Спонге	1
23	26196-73461	Шланг, дефростер	1
24	26196-73471	Шланг, дефростер	1
25	56600-56661	Хомут	2
26	01183-08020	Болт с шайбой	3
27	26196-73441	Кронштейн	1
28	26196-73422	Воздуховод	1
29	26196-73432	Воздуховод	1
30	01183-08016	Болт с шайбой	4
31	26426-73391	Спонге	3
-	26426-73391	Спонге	4
32	25369-47031	Решётка	2
33	26196-73801	Спонге	2
34	26426-73641	Спонге	1
35	25369-47031	Решётка	1
36	04913-21380	Лента	2
37	26196-73451	Кронштейн	1
38	04913-21380	Инсулокк	4
39	26756-76141	Решётка	2
40	26416-72111	Воздушный CON блок	1
41	01183-10020	Болт с шайбой	5
42	02000-00010	Шайба	5

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
