Наклейка(-1324) — HITACHI LX110-7

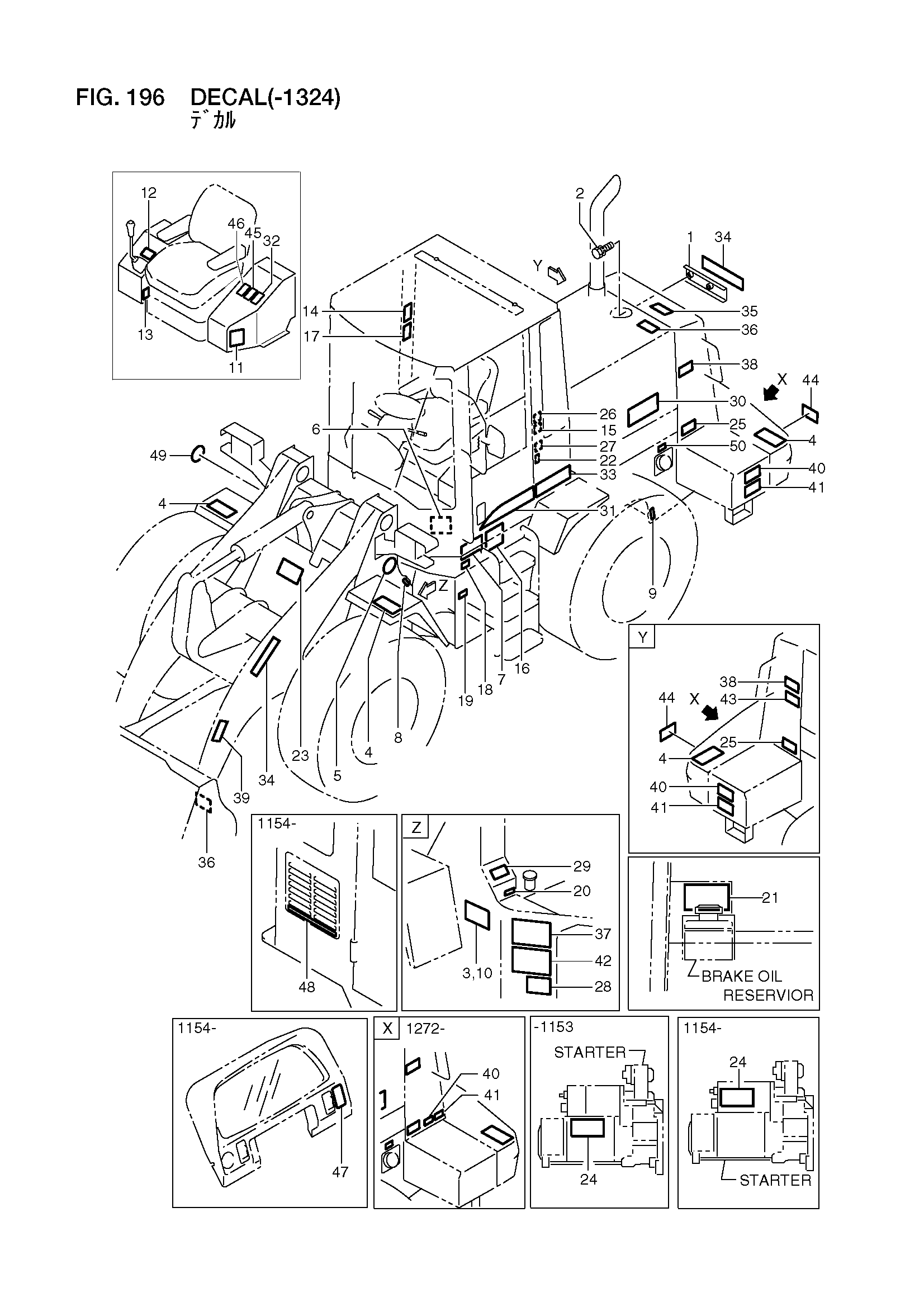

Заводская схема «Наклейка(-1324)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56480-50611 | Пластина | 1 |
| 2 | 01183-08016 | Болт с шайбой | 2 |
| 3 | 26099-12111 | Винт | 4 |
| 4 | 24096-52361 | NON слип | 4 |
| 5 | 26409-12241 | Наклейка | 1 |
| - | 26199-12211 | Наклейка | 1 |
| 6 | 26559-12061 | Наклейка | 1 |
| 7 | 26519-12311 | Наклейка, предупреждение | 1 |
| 8 | 26489-12021 | Наклейка, смазка трубка | 1 |
| 9 | 26759-12221 | Наклейка, смазка трубка | 1 |
| 10 | 56550-51411 | Информационная табличка | 1 |
| 11 | 26489-12101 | Наклейка | 1 |
| 12 | 26409-12101 | Наклейка, клапан управление | 1 |
| 13 | 26409-12111 | Наклейка, рычаг блокировка | 1 |
| 14 | 26559-12011 | Наклейка, стояночный | 1 |
| - | 26559-12331 | Наклейка, стояночный | 1 |
| 15 | 26559-12021 | Наклейка, инкхинг | 1 |
| 16 | 26489-12111 | Наклейка, сервисный | 1 |
| - | 26489-12112 | Наклейка, сервисный | 1 |
| 17 | 26519-12241 | Наклейка, тормоз | 1 |
| 18 | 26519-12281 | Наклейка, стеер шланг | 1 |
| 19 | 26609-12391 | Наклейка, T/C масляный | 1 |
| 20 | 26609-12381 | Наклейка, гидравлический масляный | 1 |
| 21 | 26519-12231 | Наклейка, тормоз масляный | 1 |
| 22 | 26559-12271 | Наклейка, сиденье ремень | 1 |
| 23 | 26559-12191 | Наклейка, лифтарм | 1 |
| 24 | 26559-12201 | Наклейка | 1 |
| 25 | 26559-12211 | Наклейка, аккумулятор | 2 |
| 26 | 26559-12221 | Наклейка, предупреждение | 1 |
| 27 | 26559-12231 | Наклейка | 1 |
| 28 | 26559-12241 | Наклейка, защитный тяга | 1 |
| 29 | 26559-12251 | Наклейка, гидробак | 1 |
| 30 | 56480-50601 | Наклейка, модел | 2 |
| 31 | 56480-50631 | Наклейка, кабина, LH | 1 |
| - | 56480-50641 | Наклейка, кабина, RH | 1 |
| 32 | 26559-12301 | Наклейка | 1 |
| 33 | 56480-50651 | Наклейка, кабина, LH | 1 |
| - | 56480-50651 | Наклейка, кабина, RH | 1 |
| - | 56480-50661 | Наклейка, кабина, RH | 1 |
| 34 | 56480-50621 | Наклейка | 3 |
| 35 | 26069-13111 | Наклейка, радиатор колпачок | 1 |
| 36 | 26069-13121 | Наклейка | 3 |
| 37 | 26069-13131 | Наклейка, артикулате | 2 |
| 38 | 26069-13141 | Наклейка, вентилятор | 2 |
| 39 | 26069-13151 | Наклейка | 2 |
| 40 | 26559-12111 | Наклейка | 2 |
| - | 26559-12361 | Наклейка | 2 |
| 41 | 26559-12121 | Наклейка | 2 |
| - | 26559-12371 | Наклейка | 2 |
| 42 | 26559-12131 | Наклейка | 1 |
| 43 | 26559-12141 | Наклейка | 1 |
| 44 | 26559-12151 | Наклейка | 2 |
| 45 | 26559-12281 | Наклейка | 1 |
| 46 | 26559-12291 | Наклейка | 1 |
| 47 | 26559-12321 | Наклейка, стояночный SW | 1 |
| 48 | 56480-50881 | Наклейка | 1 |
| 49 | 26179-12121 | Наклейка | 1 |
| 50 | 26099-12171 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
