Гидравлический линия(рулевое управление) — HITACHI LX110-7

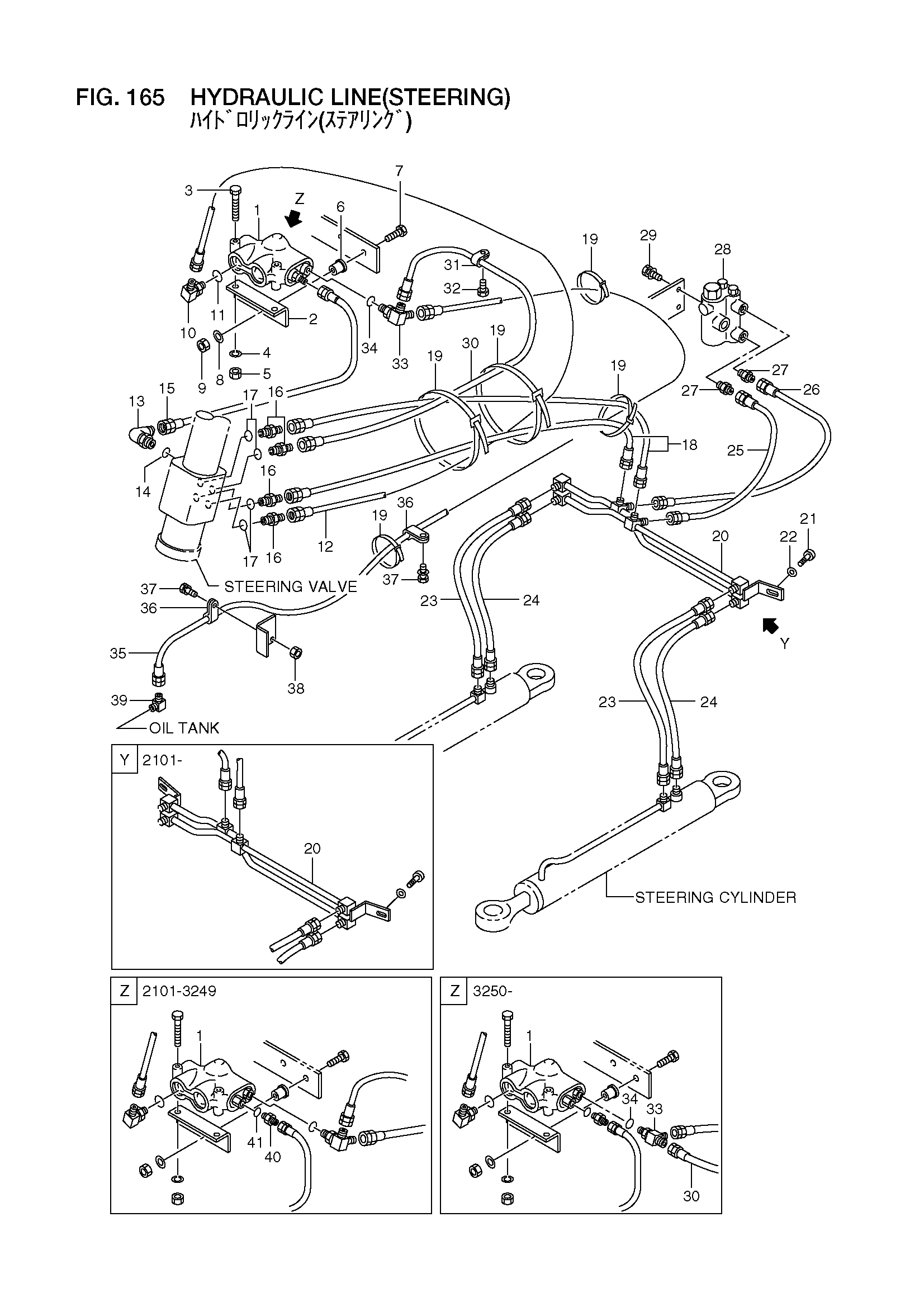

Заводская схема «Гидравлический линия(рулевое управление)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	26437-62372	Приоритй клапан	1
-	26197-62301	Приоритй клапан	1
2	26407-62582	Кронштейн	1
3	01100-08085	Болт	2
4	02010-00008	Шайба	2
5	01400-00008	Гайка	2
6	26407-32001	Крепление, резиновый	2
7	01183-10050	Болт	2
8	26606-52721	Шайба	2
9	01401-00010	Гайка	2
10	26097-64501	Угловой штуцер	1
11	16312-52951	Уплотнительное кольцо	1
12	26407-62131	Шланг	1
13	26387-62801	Угловой штуцер	1
-	26197-92081	Угловой штуцер	1
14	26097-62701	Уплотнительное кольцо	1
15	26407-62591	Шланг	1
-	26197-62341	Шланг	1
16	26387-62811	Унион	4
17	16312-52951	Уплотнительное кольцо	4
18	26407-62501	Шланг	2
19	04913-10200	Лента	5
20	26417-62521	Трубка, крестовина	1
-	26487-62051	Трубка, крестовина	1
21	01183-12025	Болт	2
22	02000-00012	Шайба	2
23	26417-62541	Шланг	2
-	26417-62542	Шланг	2
24	26417-62551	Шланг	2
-	26417-62552	Шланг	2
25	26407-62532	Шланг	1
26	26407-62522	Шланг	1
27	04134-20303	Ниппель	2
28	26437-62451	Амортизатор клапан	1
29	01183-08016	Болт с шайбой	2
30	26407-62551	Шланг	1
-	26197-62161	Шланг	1
31	26602-42091	Зажим	1
32	01183-10020	Болт с шайбой	1
33	26387-62771	Адаптер	1
-	26197-62171	Адаптер	1
34	26097-62701	Уплотнительное кольцо	1
-	26097-62071	Уплотнительное кольцо	1
35	26407-62541	Шланг	1
36	26602-42091	Зажим	2
37	01183-10020	Болт с шайбой	2
38	01401-00010	Гайка	1
39	21967-62451	Угловой штуцер	1
40	26197-92051	Адаптер	1
41	26097-62701	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
