Крутящий момент преобразователь колесо — HITACHI LX110-7

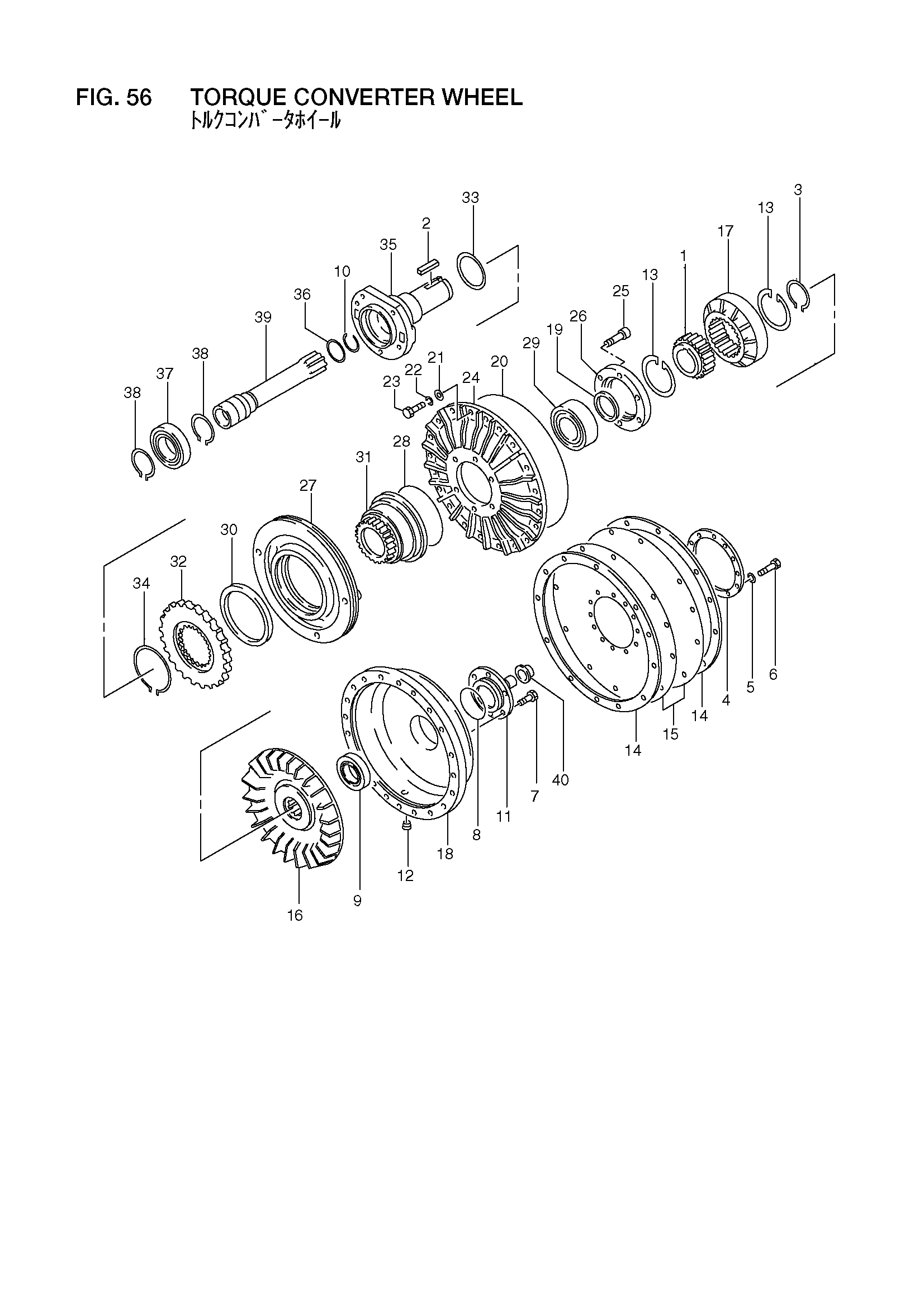

Заводская схема «Крутящий момент преобразователь колесо» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 16422-50271 | Крутящий момент преобразователь колесо в сборе | 1 |
| 1 | 16442-57121 | HUB | 1 |
| 2 | 16442-57131 | Шпонка | 1 |
| 3 | 02100-00060 | Кольцо, стопорный | 1 |
| 4 | 16442-57141 | Проставка | 1 |
| 5 | 02010-00010 | Шайба | 12 |
| 6 | 01106-10025 | Болт | 12 |
| 7 | 01106-10020 | Болт | 6 |
| 8 | 16442-57151 | Уплотнительное кольцо | 1 |
| 9 | 03000-06210 | Подшипник | 1 |
| 10 | 16442-57171 | Кольцо, стопорный | 1 |
| 11 | 16442-57182 | Направляющая | 1 |
| 12 | 16903-47521 | Пробка | 1 |
| 13 | 02110-00095 | Кольцо, стопорный | 2 |
| 14 | 16442-57191 | Пластина, вход | 2 |
| 15 | 16442-57201 | Пластина | 2 |
| 16 | 16442-57211 | Колесо, турбине | 1 |
| 17 | 16442-57221 | Колесо, статор | 1 |
| 18 | 16442-57231 | Крышка | 1 |
| 19 | 16442-57241 | Проставка | 1 |
| 20 | 190A2-57001 | Уплотнительное кольцо | 1 |
| 21 | 16422-57251 | Шайба | 20 |
| 22 | 02010-00008 | Шайба | 20 |
| 23 | 29162-57241 | Болт | 20 |
| 24 | 16442-57251 | Колесо, импеллер | 1 |
| 25 | 16903-87171 | Винт | 6 |
| 26 | 16442-57261 | HUB, импеллер | 1 |
| 27 | 16442-57271 | Водило, уплотнение | 1 |
| 28 | 16442-57281 | Уплотнительное кольцо | 1 |
| 29 | 16442-57291 | Подшипник | 1 |
| 30 | 190A2-57261 | Уплотнение, масляный | 1 |
| 31 | 16442-57301 | Втулка | 1 |
| 32 | 16752-57261 | Шестерня | 1 |
| 33 | 16442-57321 | Кольцо, уплотнение | 1 |
| 34 | 02100-00115 | Кольцо, стопорный | 1 |
| 35 | 16442-57331 | Водило, направляющая | 1 |
| 36 | 190A2-57291 | Кольцо, уплотнение | 1 |
| 37 | 03001-06212 | Подшипник | 1 |
| 38 | 02100-00060 | Кольцо, стопорный | 2 |
| 39 | 16442-57361 | Вал | 1 |
| 40 | 190A2-57011 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
