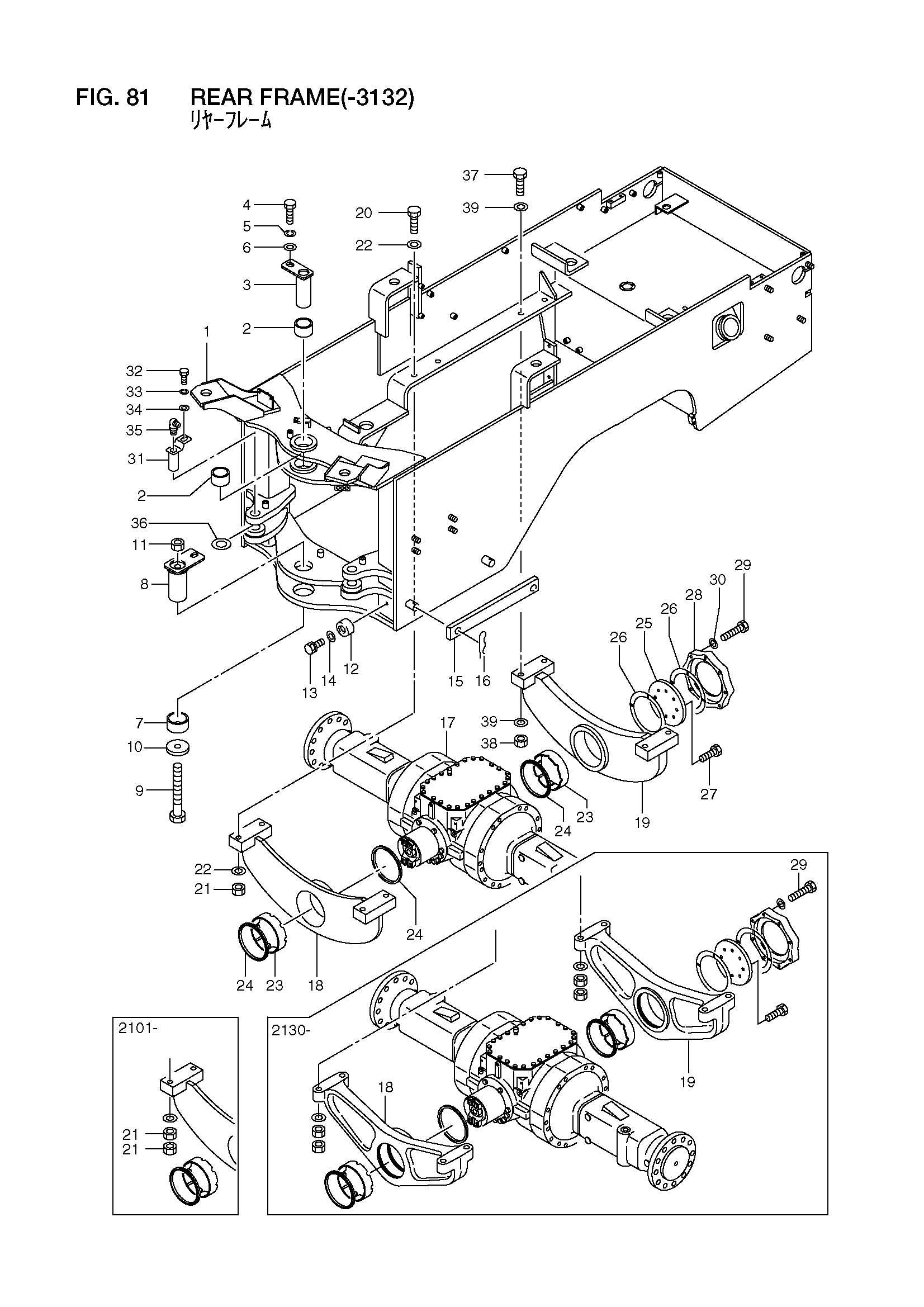

Задний рама(-3132) — HITACHI LX110-7

Заводская схема «Задний рама(-3132)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	NO PART NO.	Рама, задний	1
2	26436-12861	Втулка	2
3	26416-12321	Палец	1
4	01116-12025	Болт	1
5	02011-00012	Шайба	1
6	26096-42351	Шайба	1
7	26416-12801	Втулка	1
8	26416-12331	Палец	1
9	01106-24200	Болт	1
10	26416-12821	Фланец	1
11	26316-13761	Гайка	1
12	26406-12941	Резиновая прокладка	2
13	01183-12045	Болт с шайбой	2
14	02000-00012	Шайба	2
15	26389-12091	Тяга, защитный	1
16	26389-12101	Комплект, палец	2
17	16423-00013	Мост, задний	1
-	16483-00011	Мост, задний	1
-	16483-00012	Мост, задний	1
18	26423-02001	Опора, мост	1
-	26483-02011	Опора, мост	1
19	26483-02001	Опора, мост	1
-	26483-02021	Опора, мост	1
20	01106-20100	Болт	4
-	01106-20120	Болт	4
21	01400-10020	Гайка	4
-	01400-10020	Гайка	8
22	26323-02001	Шайба	8
23	26413-02031	Втулка	2
24	26413-02071	Манжета	3
25	26413-02021	Пластина, упорный	1
26	26413-02041	Шайба, упорный	2
27	01106-12030	Болт	8
28	26413-02011	Колпачок	1
29	01106-12055	Болт	8
-	01116-12055	Болт	8
30	26063-02111	Шайба	8
31	26414-52001	Палец	2
32	01116-12025	Болт	2
33	02011-00012	Шайба	2
34	26096-42351	Шайба	2
35	04901-00160	Штуцер, смазка	2
36	26316-13141	Проставка	0
37	01106-24100	Болт	4
-	01106-24120	Болт	4
38	01400-10024	Гайка	4
-	01400-10024	Гайка	8
39	26604-42011	Шайба	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
