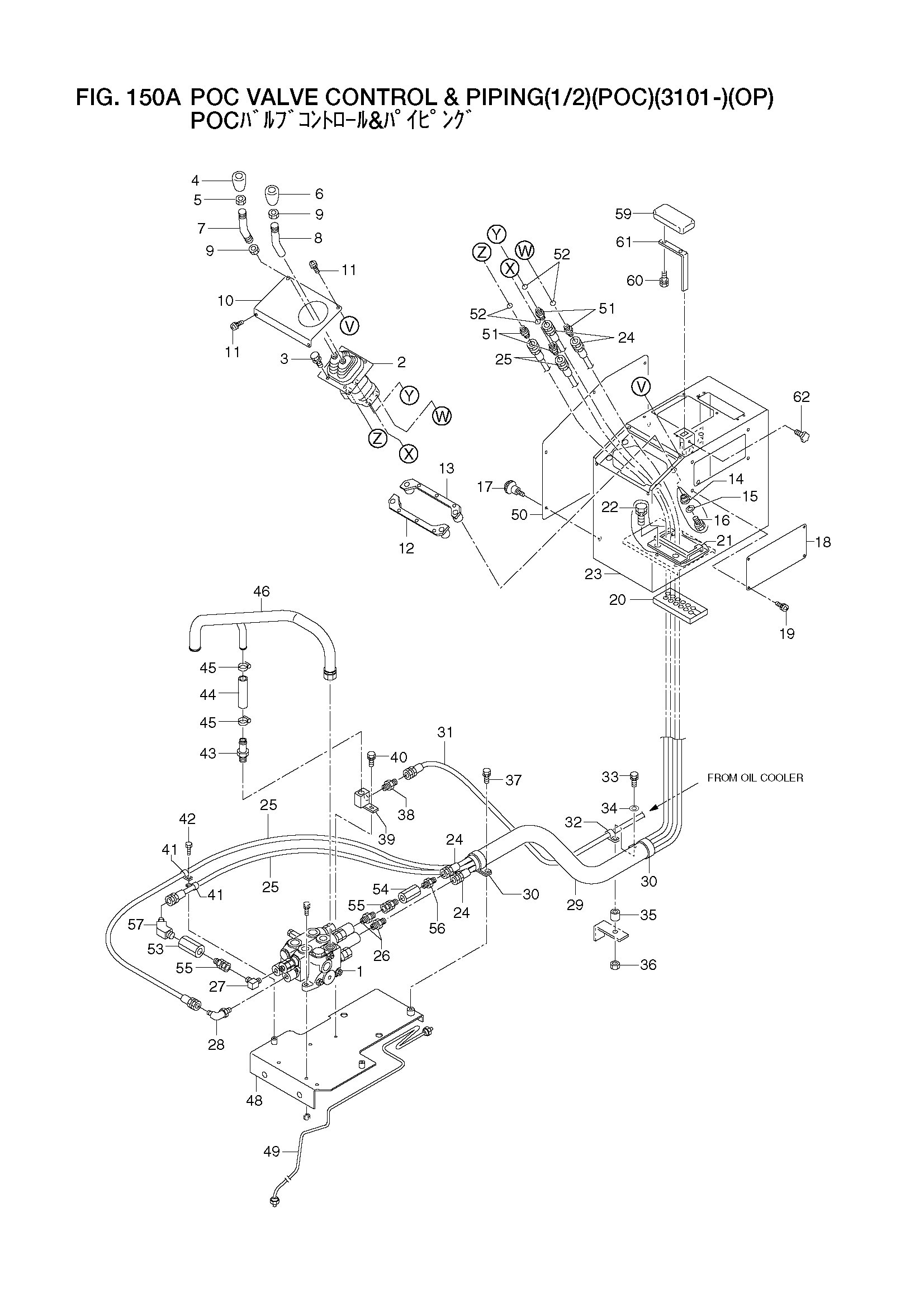

POC VALVE CONTROL & PIPING(1/2) (POC)(3101-)(OP) — HITACHI LX110-7
Заводская схема «POC VALVE CONTROL & PIPING(1/2) (POC)(3101-)(OP)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26487-42001 | Гидрораспределитель | 1 |
| 2 | 26757-32062 | POC клапан | 1 |
| 3 | 01183-08020 | Болт с шайбой | 4 |
| 4 | 26607-42573 | Ручка | 1 |
| 5 | 26607-42561 | Гайка | 1 |
| 6 | 26607-42091 | Рукоятка, овал | 1 |
| 7 | 26557-42042 | Рычаг | 1 |
| 8 | 56480-55581 | Рычаг | 1 |
| 9 | 01400-00012 | Гайка | 2 |
| 10 | 56480-55551 | Пластина | 1 |
| 11 | 01033-06016 | Винт и шайба | 4 |
| 12 | 56480-55561 | Кронштейн | 1 |
| 13 | 56480-55571 | Кронштейн | 1 |
| 14 | 26407-32001 | Резиновый, крепление | 4 |
| 15 | 26606-52721 | Шайба | 4 |
| 16 | 01183-10040 | Болт с шайбой | 4 |
| 17 | 26196-52481 | Кноб, фастенер | 5 |
| 18 | 56480-55591 | Пластина | 1 |
| 19 | 01033-06016 | Винт и шайба | 4 |
| 20 | 28837-42021 | Резиновая прокладка | 1 |
| 21 | 26757-42211 | Кронштейн | 1 |
| 22 | 01183-10020 | Болт с шайбой | 2 |
| 23 | 56480-53871 | Короб, управление | 1 |
| 24 | 56480-55601 | Шланг | 2 |
| 25 | 56480-55611 | Шланг | 2 |
| 26 | 04134-20202 | Ниппель | 2 |
| 27 | 04150-20202 | Угловой штуцер | 1 |
| 28 | 04150-30202 | Угловой штуцер | 1 |
| 29 | 26607-42301 | Защита, шланг | 1 |
| 30 | 26607-42311 | Хомут | 2 |
| 31 | 56480-55621 | Шланг | 1 |
| 32 | 26507-82031 | Зажим | 1 |
| 33 | 01183-10055 | Болт с шайбой | 1 |
| 34 | 26091-12081 | Шайба | 1 |
| 35 | 26607-72121 | Втулка | 1 |
| 36 | 01401-00010 | Гайка | 1 |
| 37 | 01183-12030 | Болт с шайбой | 1 |
| 38 | 04137-00606 | Ниппель | 1 |
| 39 | 56501-64151 | Угловой штуцер | 1 |
| 40 | 01183-10035 | Болт с шайбой | 1 |
| 41 | 26602-42071 | Зажим | 2 |
| 42 | 01183-10020 | Болт с шайбой | 1 |
| 43 | 56501-62721 | Соединение | 1 |
| 44 | 04710-06025 | Шланг | 1 |
| 45 | 24067-62281 | Зажим | 2 |
| 46 | 56480-55211 | Трубка | 1 |
| 47 | 04760-24300 | Армор, пластиковый | 1 |
| 48 | 56480-55201 | Кронштейн | 1 |
| 49 | 56480-55631 | Трубка | 1 |
| 50 | 56480-53981 | Крышка | 1 |
| 51 | 21777-62981 | Ниппель | 4 |
| 52 | 03320-00140 | Уплотнительное кольцо | 4 |
| 53 | 26557-42301 | Рестриктион | 1 |
| 54 | 26557-42321 | Рестриктион | 1 |
| 55 | 04138-00202 | Унион | 2 |
| 56 | 04137-00202 | Ниппель | 1 |
| 57 | 65018-63221 | Угловой штуцер | 1 |
| 58 | 21967-62441 | Угловой штуцер | 1 |
| 59 | 26817-40231 | Рукоять опора | 1 |
| 60 | 01183-06016 | Болт с шайбой | 2 |
| 61 | 26757-42181 | Кронштейн | 1 |
| 62 | 26757-42261 | Ручка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
