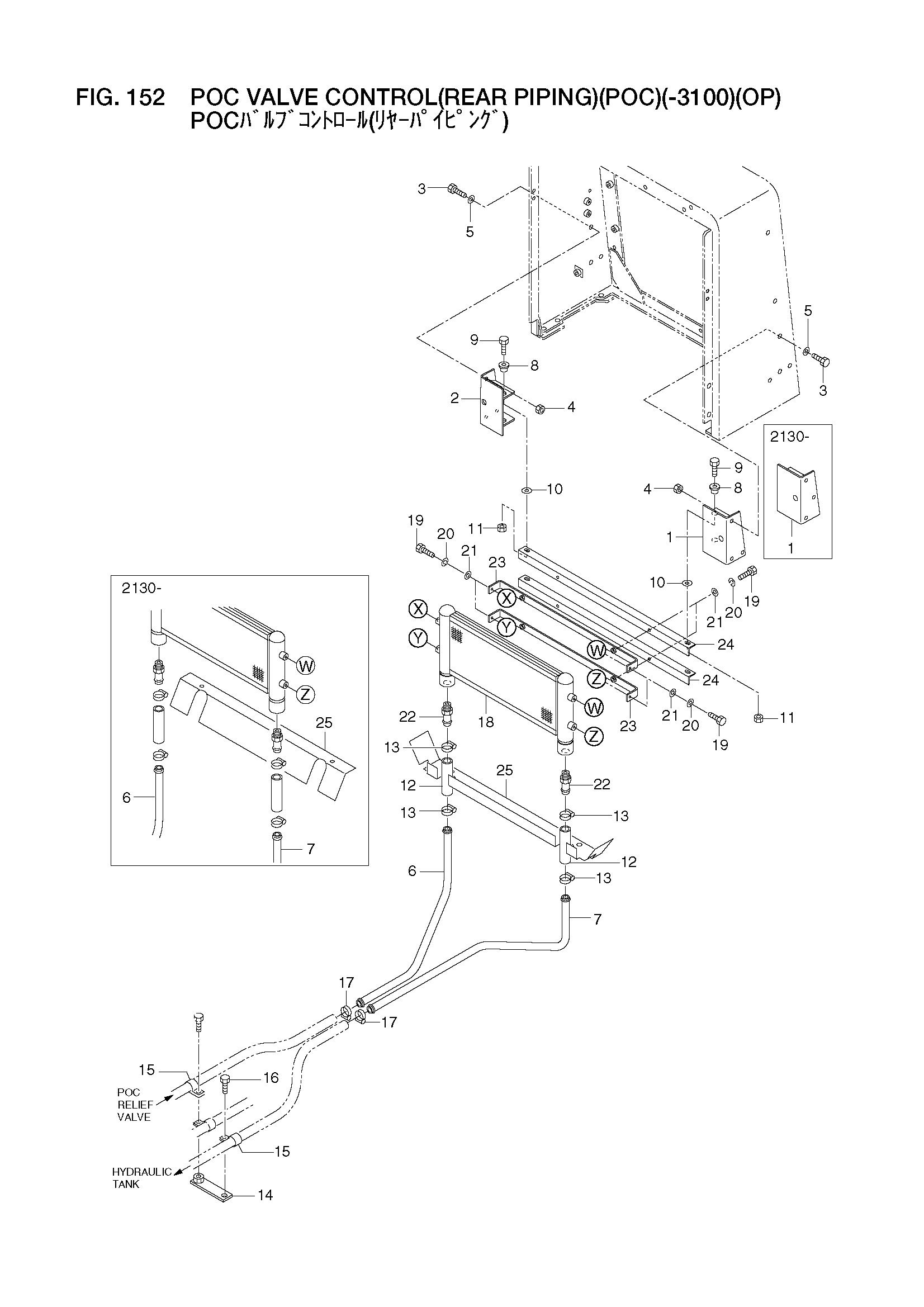

POC VALVE CONTROL(REAR PIPING) (POC)(-3100)(OP) — HITACHI LX110-7
Заводская схема «POC VALVE CONTROL(REAR PIPING) (POC)(-3100)(OP)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 70024-26011 | Кронштейн, LH | 1 |
| - | 56480-54081 | Кронштейн, LH | 1 |
| 2 | 70024-26012 | Кронштейн, RH | 1 |
| - | 56480-54091 | Кронштейн, RH | 1 |
| 3 | 01110-10030 | Болт | 6 |
| 4 | 01401-00010 | Гайка | 6 |
| 5 | 02000-00010 | Шайба | 6 |
| 6 | 79924-26023 | Трубка | 1 |
| - | 56480-54131 | Трубка | 1 |
| 7 | 79924-26024 | Трубка | 1 |
| - | 56480-54141 | Трубка | 1 |
| 8 | 26407-32001 | Резиновый, крепление | 4 |
| 9 | 01110-10050 | Болт | 4 |
| 10 | 26606-52721 | Шайба | 4 |
| 11 | 01401-00010 | Гайка | 4 |
| 12 | 04710-06010 | Шланг | 2 |
| 13 | 24067-62281 | Зажим, шланг | 4 |
| 14 | 79924-25025 | Кронштейн | 1 |
| 15 | 26507-82031 | Зажим | 2 |
| 16 | 01110-10020 | Болт | 1 |
| 17 | 24067-62281 | Зажим, шланг | 2 |
| 18 | 77777-36045 | Радиатор, масляный | 1 |
| 19 | 01100-08020 | Болт | 8 |
| 20 | 02010-00008 | Шайба | 8 |
| 21 | 02000-00008 | Шайба | 8 |
| 22 | 56501-62721 | Ниппель | 2 |
| 23 | 77777-31394 | Кронштейн | 2 |
| 24 | 77777-36041 | Угол | 2 |
| 25 | 79928-38012 | Пластина | 1 |
| - | 56480-54151 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
