Гидравлический линия(трансмиссия) — HITACHI LX110-7

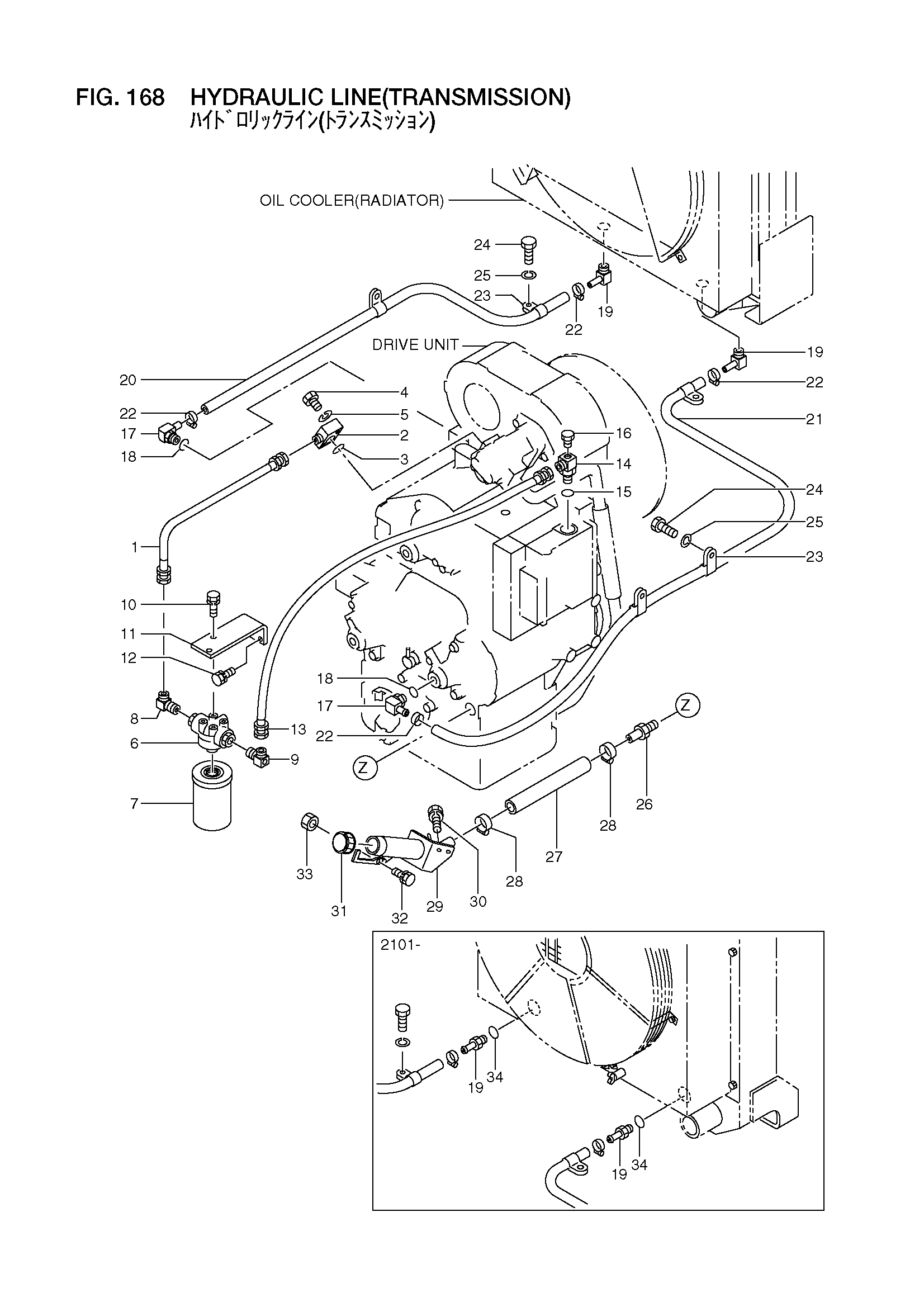

Заводская схема «Гидравлический линия(трансмиссия)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26417-82001 | Шланг | 1 |
| 2 | 26417-82031 | Блок | 1 |
| 3 | 26607-62631 | Уплотнительное кольцо | 1 |
| 4 | 01100-10045 | Болт | 4 |
| 5 | 02010-00010 | Шайба | 4 |
| A | 26617-40201 | Фильтр в сборе | 1 |
| 6 | 26617-87001 | Головка | 1 |
| 7 | 26387-82251 | Картридж | 1 |
| 8 | 04150-20606 | Угловой штуцер | 1 |
| 9 | 26417-82071 | Угловой штуцер | 1 |
| 10 | 01183-10020 | Болт с шайбой | 2 |
| 11 | 26407-82031 | Кронштейн | 1 |
| 12 | 01183-10025 | Болт с шайбой | 2 |
| 13 | 26407-82011 | Шланг | 1 |
| 14 | 26407-82071 | Угловой штуцер | 1 |
| 15 | 03320-00290 | Уплотнительное кольцо | 1 |
| 16 | 24047-92101 | Пробка | 1 |
| 17 | 26385-42501 | Угловой штуцер | 2 |
| 18 | 03320-00240 | Уплотнительное кольцо | 2 |
| 19 | 26385-42461 | Угловой штуцер | 2 |
| - | 56430-53491 | Адаптер | 2 |
| 20 | 26417-82011 | Шланг | 1 |
| - | 26487-82011 | Шланг | 1 |
| 21 | 26417-82021 | Шланг | 1 |
| - | 26487-82021 | Шланг | 1 |
| 22 | 24067-62281 | Зажим | 4 |
| 23 | 26507-82031 | Зажим | 5 |
| 24 | 01110-10020 | Болт | 5 |
| 25 | 02010-00010 | Шайба | 5 |
| 26 | 26607-82061 | Ниппель | 1 |
| 27 | 04710-10025 | Шланг | 1 |
| 28 | 04911-00040 | Зажим | 2 |
| 29 | 26487-82001 | Трубка, заливная горловина | 1 |
| 30 | 01183-12025 | Болт с шайбой | 2 |
| 31 | 26757-82081 | Колпачок, сапун | 1 |
| 32 | 01183-08025 | Болт с шайбой | 1 |
| 33 | 01400-00008 | Гайка | 1 |
| 34 | 03320-00240 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
