Разрезной гидроцилиндр — HITACHI LX110-7

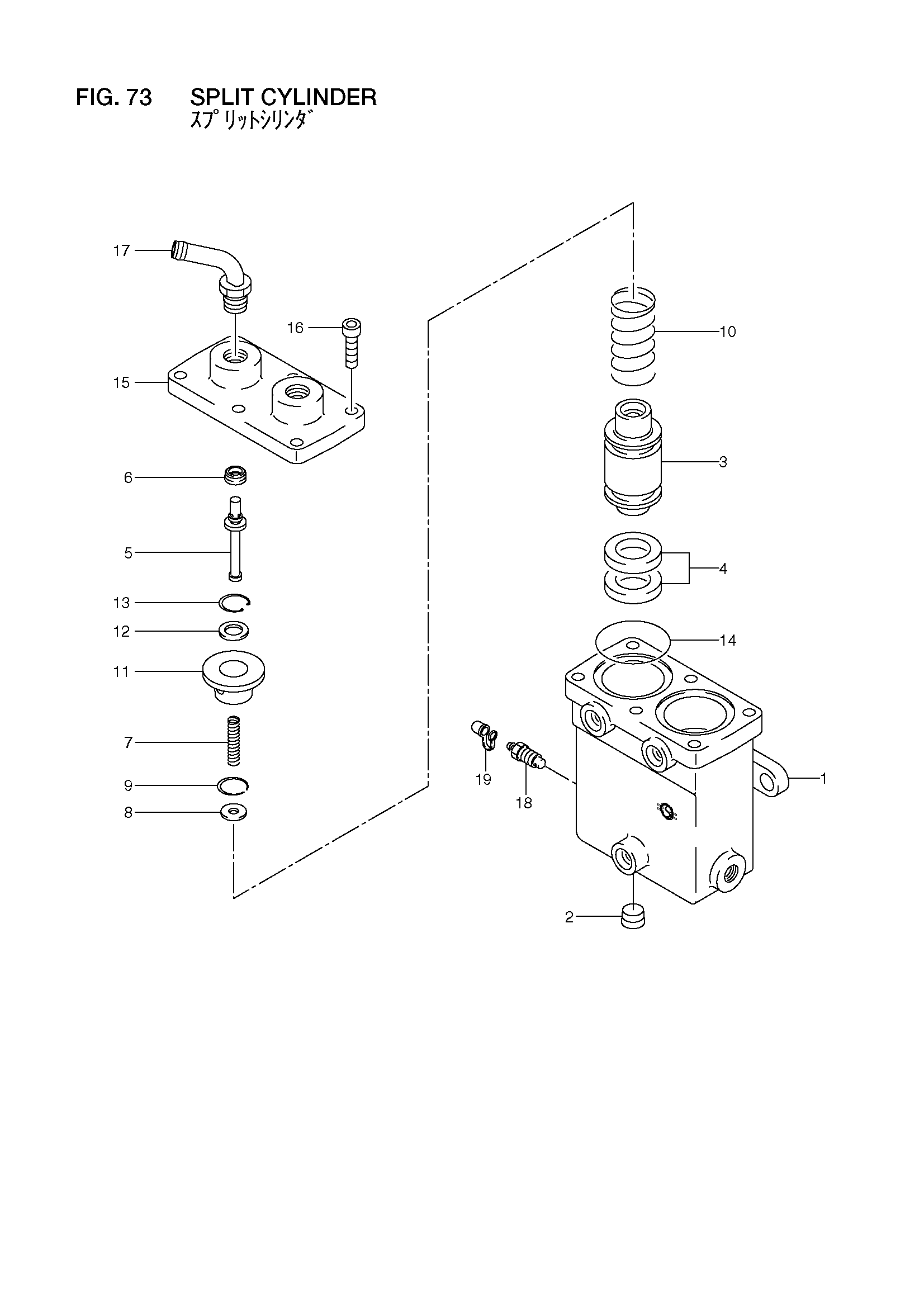

Заводская схема «Разрезной гидроцилиндр» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26385-42941 | Разрезной гидроцилиндр в сборе | 1 |
| 1 | NO PART NO. | Корпус | 1 |
| 2 | 26905-47631 | Пробка | 2 |
| 3 | 26385-47201 | Поршень | 2 |
| 4 | 26385-47211 | Чашка | 4 |
| 5 | 26385-47221 | Шток | 2 |
| 6 | 26665-47511 | Клапан | 2 |
| 7 | 26385-47231 | Пружина | 2 |
| 8 | 26665-47531 | Ограничитель | 2 |
| 9 | 26665-47541 | Кольцо, стопорный | 2 |
| 10 | 26385-47241 | Пружина | 2 |
| 11 | 26665-47561 | Сиденье, пружина | 2 |
| 12 | 26665-47601 | Ограничитель | 2 |
| 13 | 26665-47591 | Кольцо, стопорный | 2 |
| 14 | 03350-00500 | Уплотнительное кольцо | 2 |
| 15 | 26665-47571 | Крышка | 1 |
| 16 | 01170-08025 | Болт | 6 |
| 17 | 26385-47251 | Разъём | 2 |
| 18 | 16903-07151 | Блеед | 1 |
| 19 | 16903-07161 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
