Тормоз линия(разрезной кйлиндер-реар мост) — HITACHI LX110-7

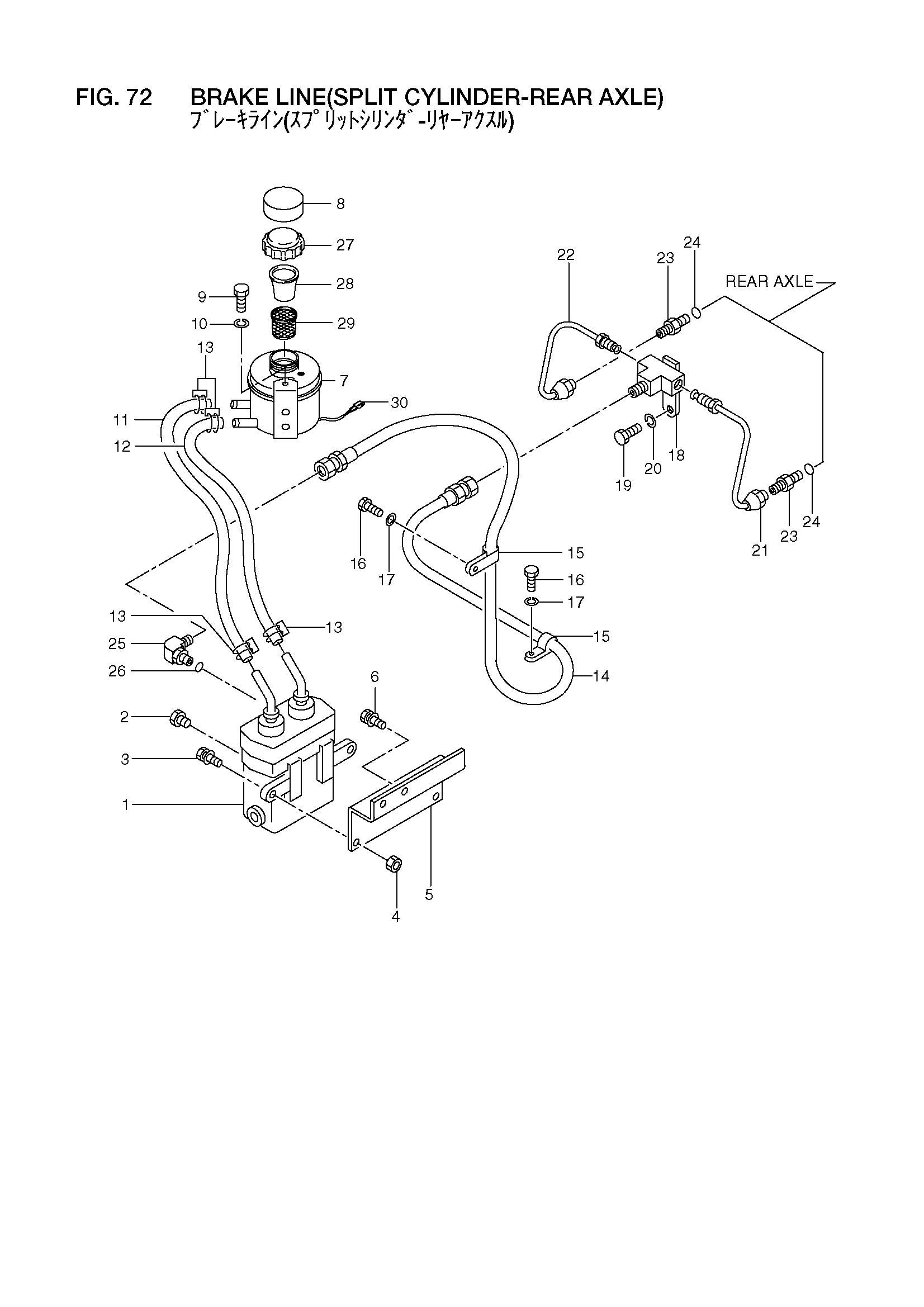

Заводская схема «Тормоз линия(разрезной кйлиндер-реар мост)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26385-42941 | Разрезной гидроцилиндр | 1 |
| 2 | 16603-02491 | Пробка | 1 |
| 3 | 01183-10040 | Болт с шайбой | 2 |
| 4 | 01401-00010 | Гайка | 2 |
| 5 | 26405-42301 | Кронштейн | 1 |
| 6 | 01183-10025 | Болт с шайбой | 2 |
| 7 | 26315-43541 | Бак, масляный, тормоз | 1 |
| 8 | 26605-43261 | Колпачок | 1 |
| 9 | 01100-06012 | Болт | 2 |
| 10 | 02010-00006 | Шайба | 2 |
| 11 | 26405-42322 | Шланг, винйл | 1 |
| 12 | 26405-42332 | Шланг, винйл | 1 |
| 13 | 04911-00018 | Зажим | 4 |
| 14 | 26405-42151 | Шланг | 1 |
| 15 | 26602-42071 | Зажим | 2 |
| 16 | 01110-10016 | Болт | 2 |
| 17 | 02010-00010 | Шайба | 2 |
| 18 | 16433-02121 | Тройник | 1 |
| 19 | 01100-12020 | Болт | 1 |
| 20 | 02010-00012 | Шайба | 1 |
| 21 | 26425-42011 | Трубка | 1 |
| 22 | 26425-42021 | Трубка | 1 |
| 23 | 26385-42021 | Ниппель | 2 |
| 24 | 03320-00110 | Уплотнительное кольцо | 2 |
| 25 | 26385-42951 | Угловой штуцер | 1 |
| 26 | 03320-00110 | Уплотнительное кольцо | 1 |
| 27 | 26315-47431 | Колпачок | 1 |
| 28 | 26315-47441 | Колпачок, внутренний | 1 |
| 29 | 26315-47451 | Сетчатый фильтр | 1 |
| 30 | NO PART NO. | Леад, выключатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
