Смазка трубопроводы — HITACHI LX110-7

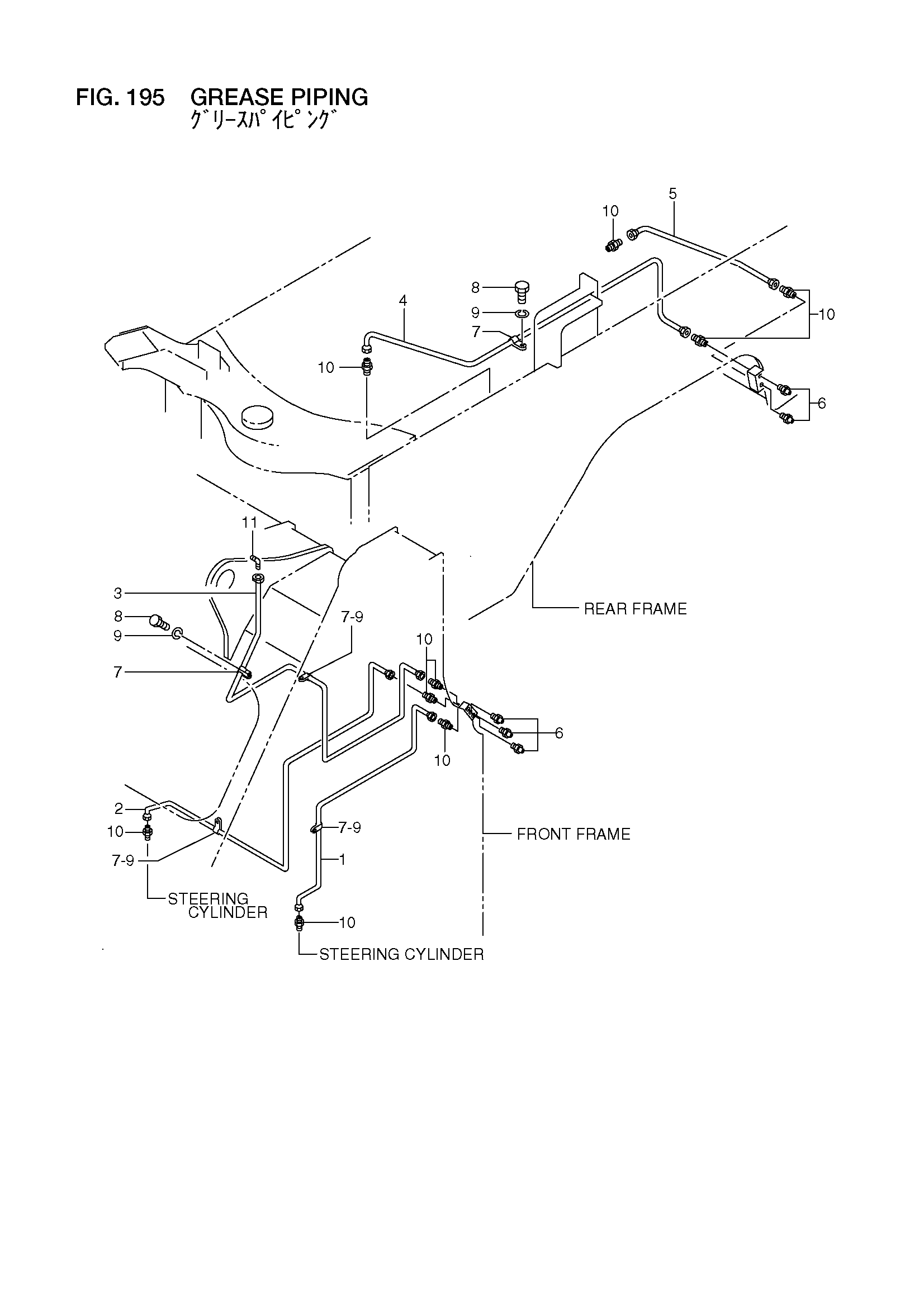

Заводская схема «Смазка трубопроводы» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26429-12091 | Трубка, смазка | 1 |
| 2 | 26429-12101 | Трубка, смазка | 1 |
| 3 | 26429-12001 | Трубка, смазка | 1 |
| 4 | 26429-12022 | Трубка, смазка | 1 |
| 5 | 26429-12032 | Трубка, смазка | 1 |
| 6 | 04901-00100 | Штуцер, смазка | 5 |
| 7 | 26602-42011 | Зажим | 5 |
| 8 | 01110-10016 | Болт | 5 |
| 9 | 02010-00010 | Шайба | 5 |
| 10 | 26269-12151 | Разъём | 9 |
| 11 | 26269-12161 | Угловой штуцер | 1 |
| 12 | 26602-42131 | Зажим | 1 |
| 13 | 24096-52361 | NON слип | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
