Шестерня насос(POC)(2190-)(OP) — HITACHI LX110-7

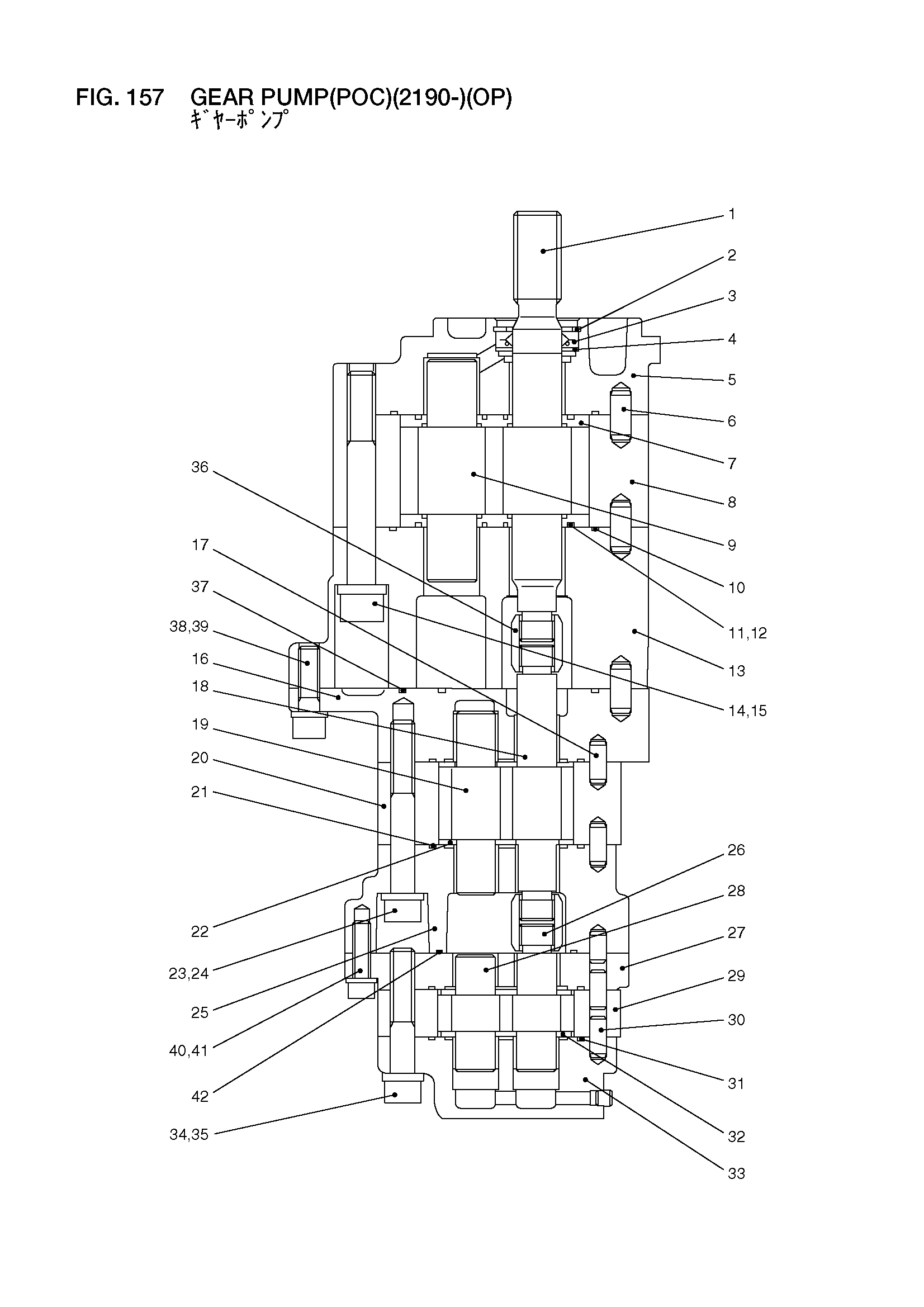

Заводская схема «Шестерня насос(POC)(2190-)(OP)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
A	56480-54022	Шестерня насос в сборе	1
1	NO PART NO.	Шестерня, привод	1
2	26487-17001	Кольцо, стопорный	1
3	26487-17011	Уплотнение, масляный	1
4	26487-17021	Пластина	1
5	NO PART NO.	Кронштейн	1
6	NO PART NO.	Палец, довел	4
7	NO PART NO.	Пластина, боковой	2
8	NO PART NO.	Корпус, шестерня	1
9	NO PART NO.	Шестерня, дривен	1
10	26487-17031	Уплотнительное кольцо	2
11	26487-17041	Уплотнение	2
12	26487-17051	Задний UP	2
13	NO PART NO.	Водило	1
14	NO PART NO.	Болт	4
15	NO PART NO.	Шайба	4
16	NO PART NO.	Кронштейн	1
17	NO PART NO.	Палец, довел	4
18	NO PART NO.	Шестерня, привод	1
19	NO PART NO.	Шестерня, дривен	1
20	NO PART NO.	Корпус, шестерня	1
21	26487-17061	Уплотнение	2
22	NO PART NO.	Пластина, боковой	2
23	NO PART NO.	Болт	4
24	NO PART NO.	Шайба	4
25	NO PART NO.	Водило	1
26	NO PART NO.	Шестерня, привод	1
27	NO PART NO.	Кронштейн	1
28	NO PART NO.	Шестерня, дривен	1
29	NO PART NO.	Корпус, шестерня	1
30	NO PART NO.	Палец, довел	4
31	26487-17061	Уплотнение	2
32	NO PART NO.	Пластина, боковой	2
33	NO PART NO.	Крышка	1
34	NO PART NO.	Болт	4
35	NO PART NO.	Шайба	4
36	26487-17071	Муфта	2
37	26487-17081	Уплотнительное кольцо	1
38	26487-17091	Болт	4
39	26487-17101	Шайба	4
40	26487-17131	Болт	4
41	26487-17141	Шайба	4
42	26487-17151	Уплотнение	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
