Кондиционер без комплект(дасхбоард и коврик)(аклс3)(OP) — HITACHI LX110-7

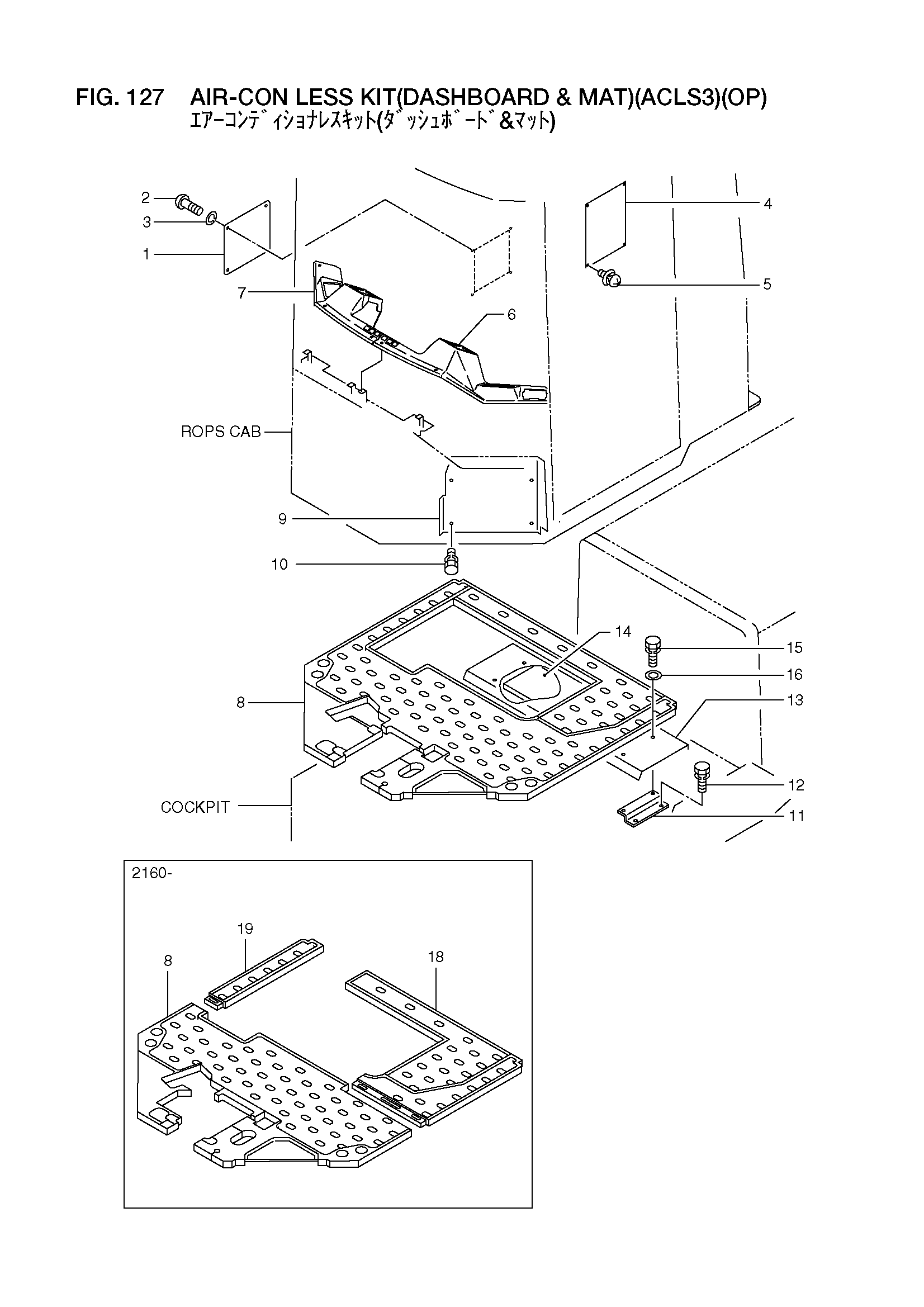

Заводская схема «Кондиционер без комплект(дасхбоард и коврик)(аклс3)(OP)» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26416-72001 | Крышка | 1 |
| 2 | 01031-08016 | Винт | 4 |
| 3 | 02010-20008 | Шайба | 4 |
| 4 | 26416-72051 | Крышка | 1 |
| 5 | 01033-06016 | Винт | 4 |
| 6 | 26486-72171 | Приборная панель | 1 |
| 7 | 56401-63501 | Приборная панель | 1 |
| A1 | 26486-72471 | Коврик в сборе | 1 |
| 8 | 26416-72032 | Коврик | 1 |
| - | 26486-72251 | Коврик | 1 |
| - | 26486-74301 | Коврик | 1 |
| 9 | 26416-72091 | Крышка | 1 |
| - | 26196-73811 | Крышка | 1 |
| 10 | 01183-08020 | Болт с шайбой | 4 |
| 11 | 26416-72061 | Кронштейн | 2 |
| 12 | 01183-10020 | Болт с шайбой | 4 |
| 13 | 26416-72071 | Кханнел | 1 |
| 14 | 26416-72081 | Коврик | 1 |
| 15 | 01183-08020 | Болт с шайбой | 4 |
| 16 | 02000-00008 | Шайба | 4 |
| 17 | 01183-10016 | Болт с шайбой | 2 |
| 18 | 26486-74311 | Коврик | 1 |
| 19 | 26486-74321 | Коврик | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
