Боковой панель — HITACHI LX110-7

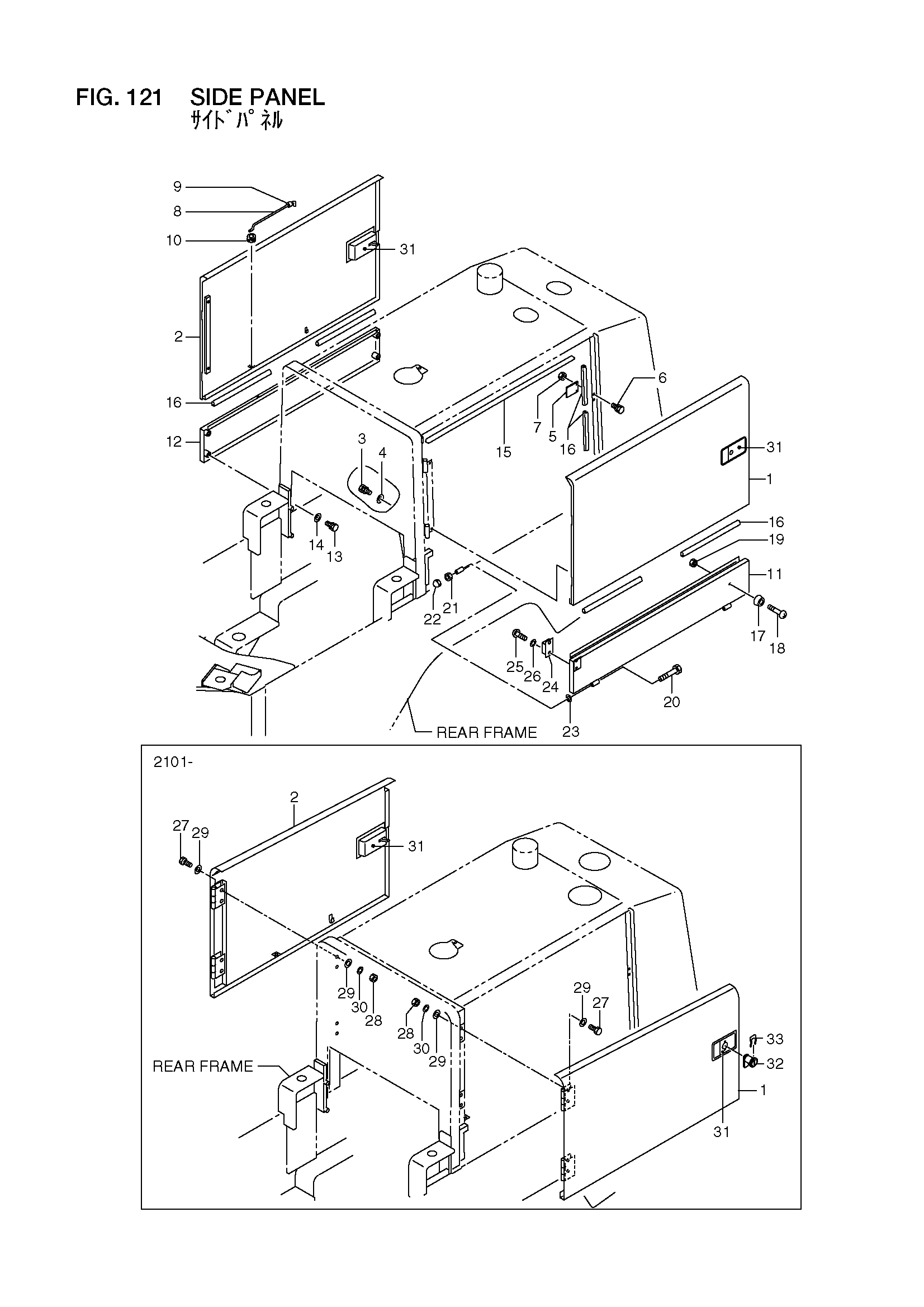

Заводская схема «Боковой панель» для HITACHI LX110-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26486-42082 | Панель, боковой | 1 |
| - | 26486-42191 | Панель, боковой | 1 |
| 2 | 26486-42092 | Панель, боковой | 1 |
| - | 26486-42201 | Панель, боковой | 1 |
| 3 | 01183-12020 | Болт с шайбой | 4 |
| 4 | 26063-02111 | Шайба | 4 |
| 5 | 26386-42641 | Пластина, ограничитель | 2 |
| 6 | 01183-10020 | Болт с шайбой | 4 |
| 7 | 01401-00010 | Гайка | 4 |
| 8 | 26386-42271 | Шток | 2 |
| 9 | 26386-42281 | Резиновая прокладка | 2 |
| 10 | 21471-24121 | Уплотнительная втулка | 2 |
| 11 | 26486-42101 | Панель, боковой | 1 |
| - | 26486-42251 | Панель, боковой | 1 |
| 12 | 26486-42111 | Панель, боковой | 1 |
| - | 26486-42261 | Панель, боковой | 1 |
| 13 | 01183-10020 | Болт с шайбой | 4 |
| 14 | 02000-00010 | Шайба | 4 |
| 15 | 26446-42111 | Стрип, веатхер | 2 |
| 16 | 26436-42431 | Стрип, веатхер | 8 |
| 17 | 26506-52111 | Амортизатор, резиновый | 1 |
| 18 | 01030-05030 | Винт | 1 |
| 19 | 01400-00005 | Гайка | 1 |
| 20 | 01109-06090 | Болт | 2 |
| 21 | 01400-30006 | Гайка | 2 |
| 22 | 26516-52021 | Гайка | 2 |
| 23 | 26606-52511 | Втулка | 2 |
| 24 | 26686-42411 | Магнит, защёлка | 2 |
| 25 | 01030-03008 | Винт | 4 |
| 26 | 02010-00003 | Шайба | 4 |
| 27 | 01116-10035 | Болт | 8 |
| 28 | 01401-50010 | Гайка | 8 |
| 29 | 02003-00010 | Шайба | 16 |
| 30 | 02011-00010 | Шайба | 8 |
| 31 | 26556-42341 | Крышка, блокировка | 2 |
| - | 26556-42342 | Крышка, блокировка | 2 |
| - | 26556-47061 | Крышка, блокировка | 2 |
| 32 | 26556-47001 | Шпонка, гидроцилиндр | 2 |
| 33 | 26556-47031 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX110-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
